最近充电头网拿到了Highsay海赛力一款140W智显超级充电器C1 Pro，其配置有3C1A四个接口，USB-C1/C2口均支持最高140W PD3.1高性能快充输出，USB-C3口支持30W PD快充，USB-A口则支持22.5W SCP快充，可满足苹果全家桶设备同时充电，并提供最高140W总输出功率，大大提升用户的充电效率。
同时海赛力这款产品同样配备了一块智能屏显，可提供各接口实时功率、总功率、温度显示视窗，实时快充数据可视无需盲猜，使用更放心。下面我们就一起来详细了解海赛力这款产品。
海赛力140W智显超级充电器C1 Pro开箱
包装盒正面印有产品品牌、名称以及外观图。

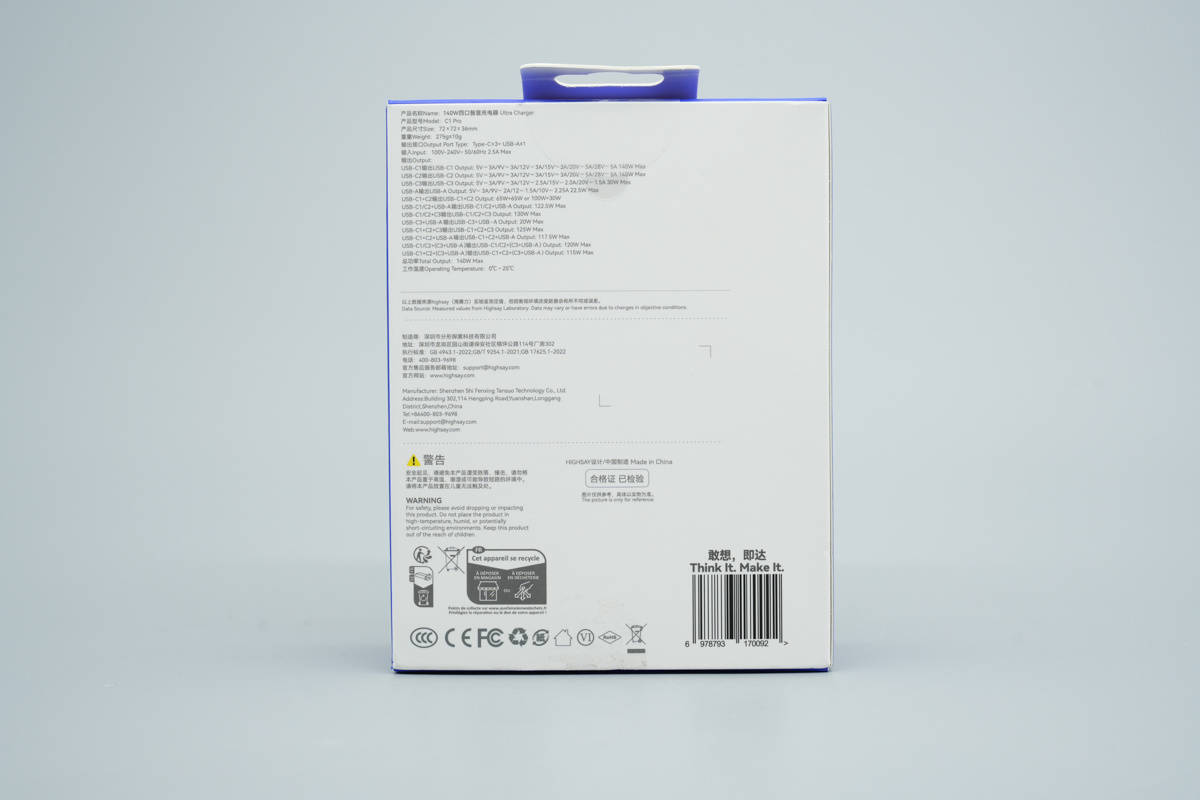

背面印有产品参数、制造商信息、注意事项以及相关认证等。

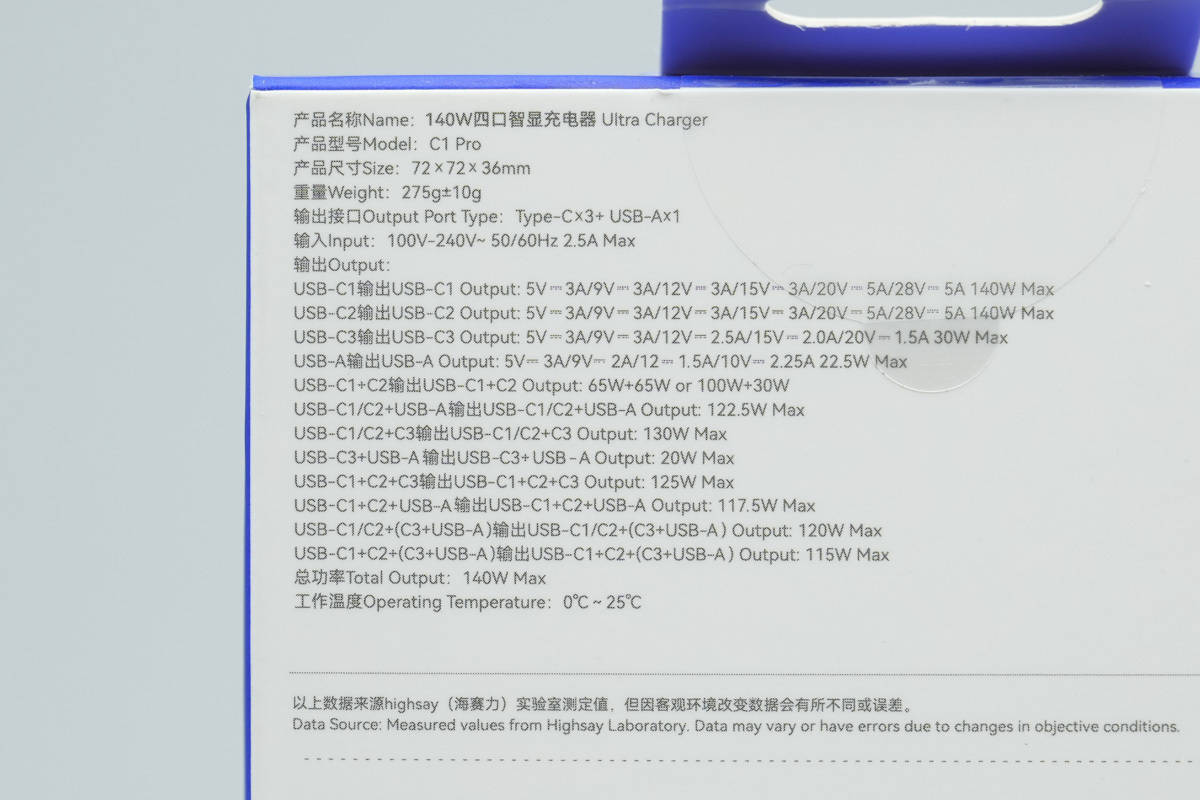

包装盒上参数特写，下面到产品实物展示环节再介绍。

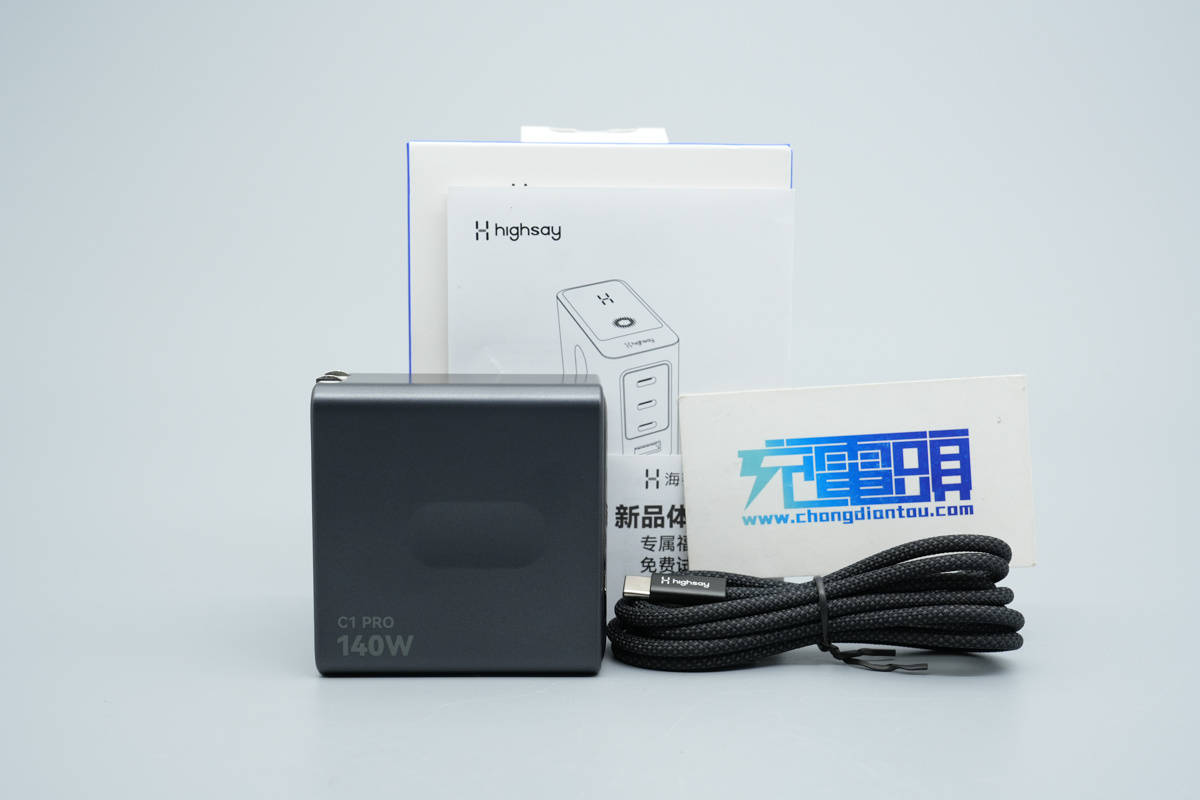

包装内含充电器、数据线、使用说明书等。
附带USB-C数据线为编织线类型设计，相比常规线材更加耐磨耐用，端子外壳上设计有Highsay品牌，末端无网尾。

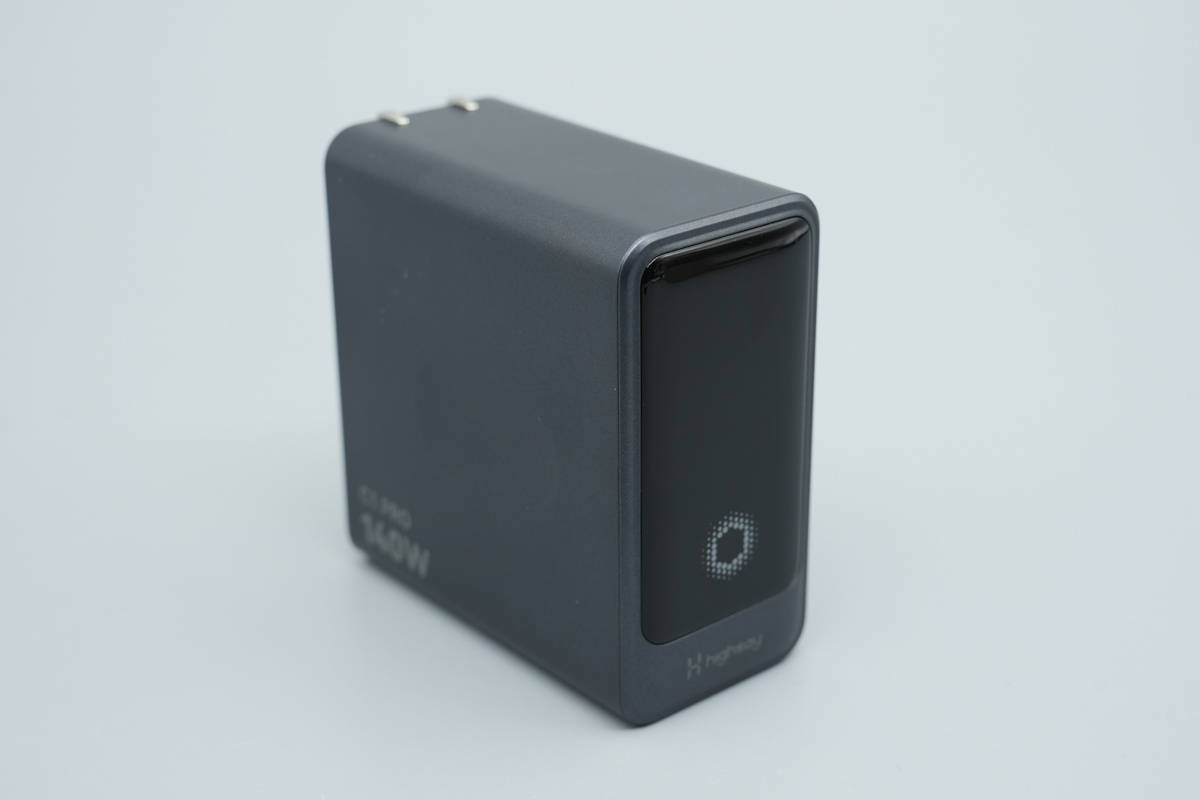

海赛力140W智显超级充电器C1 Pro采用PC阻燃材质塑料外壳，主体外壳表面喷漆处理，色调深邃质感不错。

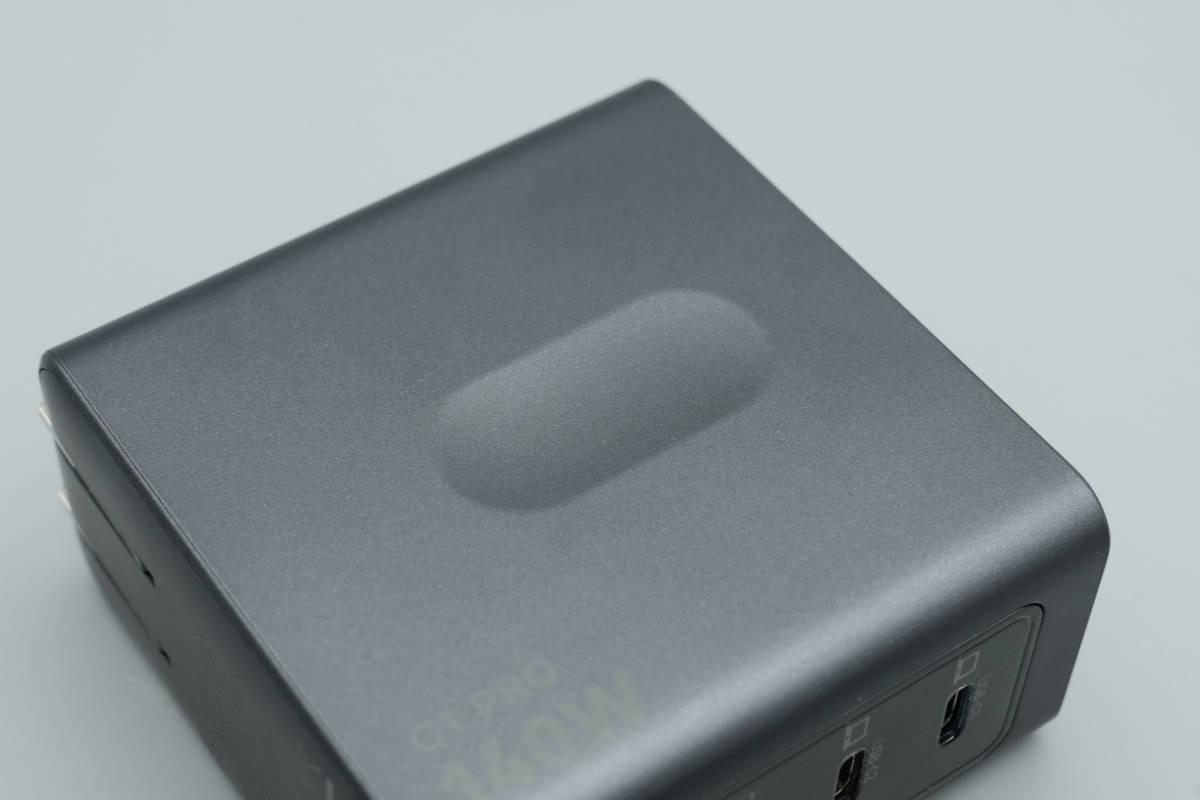

机身正背面中心设有小凹槽，方便用户插拔使用。

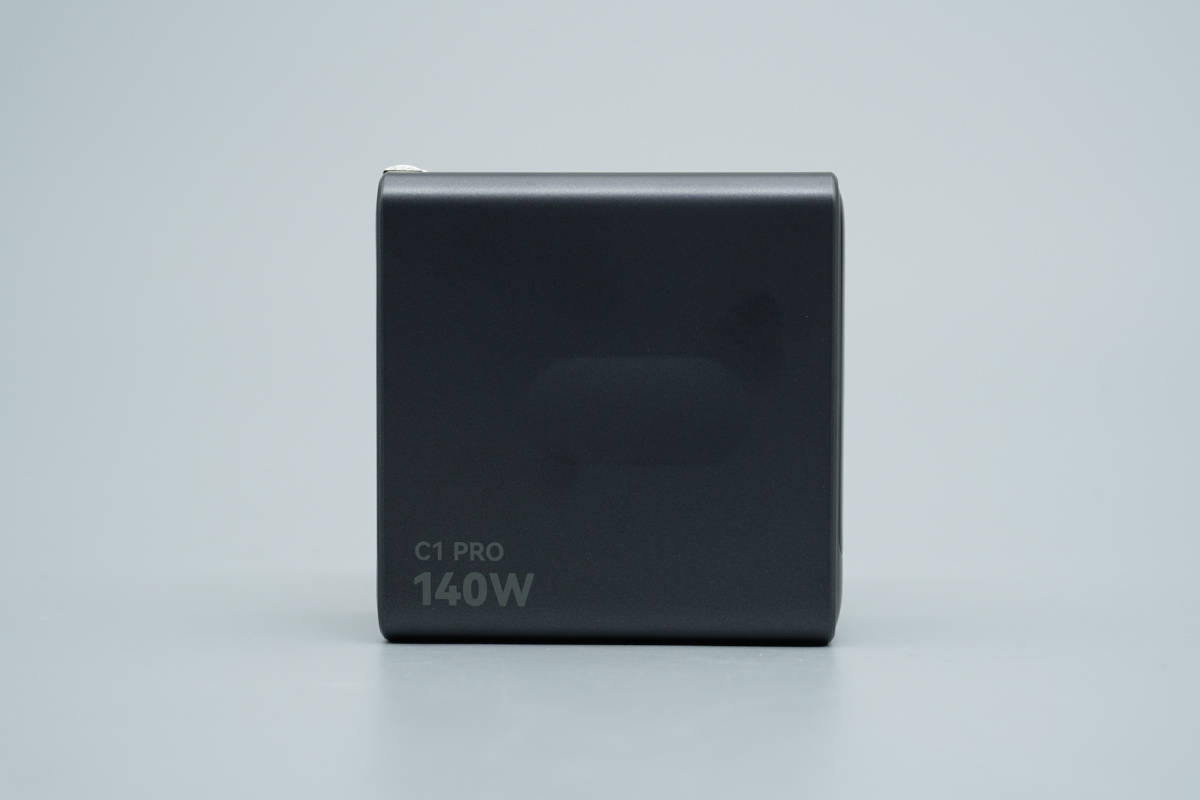

机身正面还印有C1 PRO和140W。

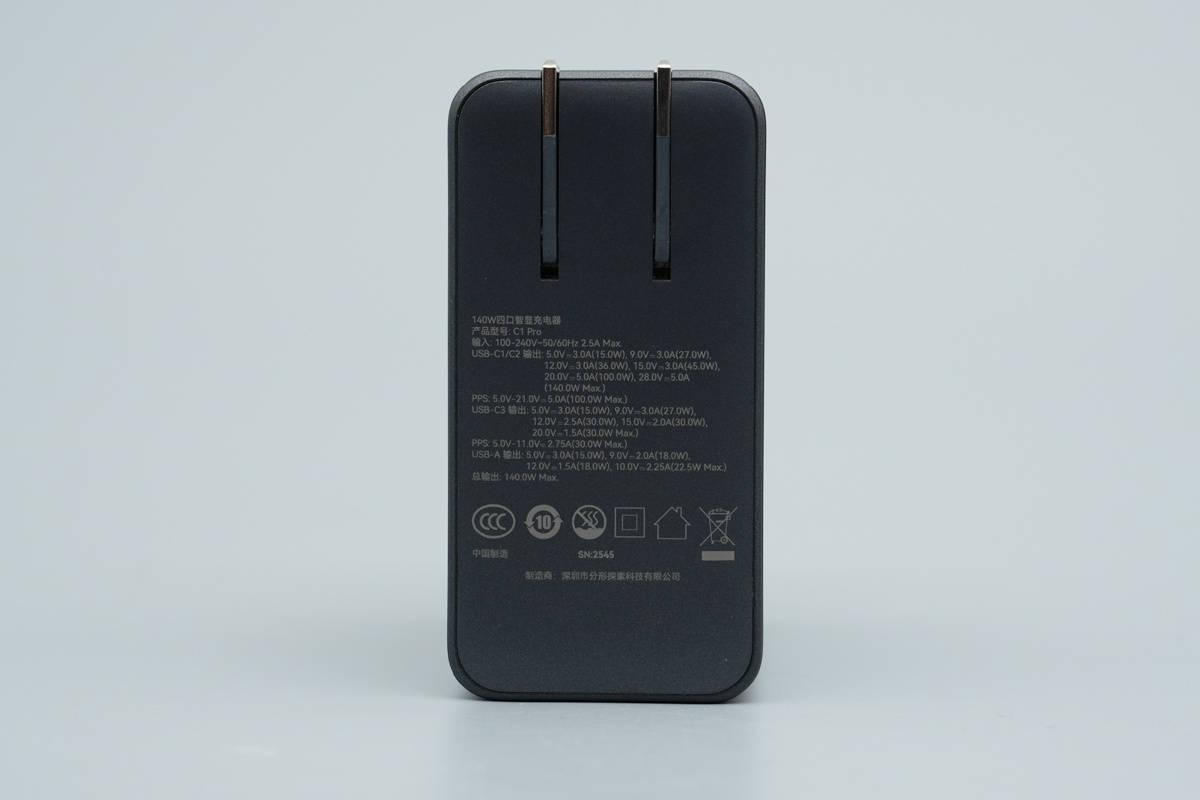

输入端外壳上印有产品参数信息。

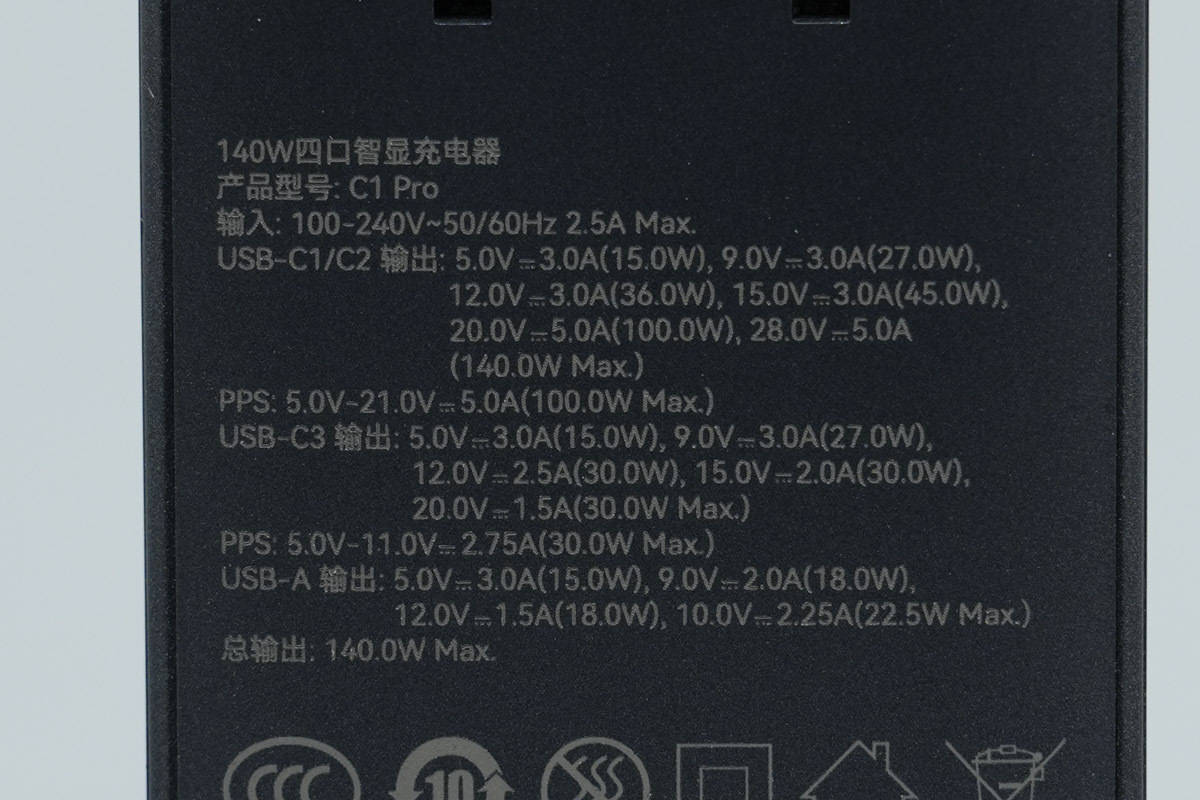

充电器参数特写
产品型号：C1 Pro
输入：100-240V~50/60Hz 2.5A Max
输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A（140W Max）
PPS：5V-21V5A（100W Max）
USB-C3：5V3A、9V3A、12V2.5A、15V2A、20V1.5A
PPS：5-11V2.75A（30W Max）
USB-A：5V3A、9V2A、12V1.5A、10V2.25A（22.5W Max）
总输出：140W Max
产品通过了CCC认证。

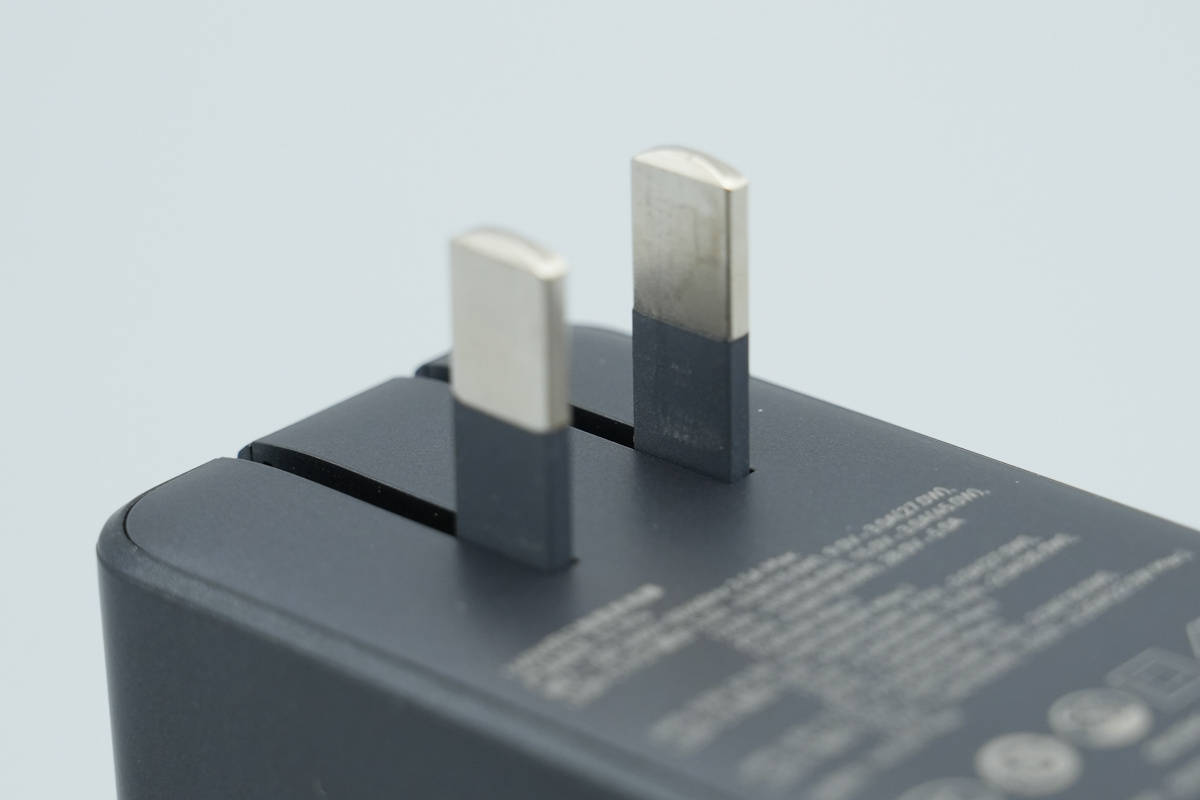

充电器配备符合新国标标准的半包胶折叠插脚，更加便携同时有效避免误触风险。

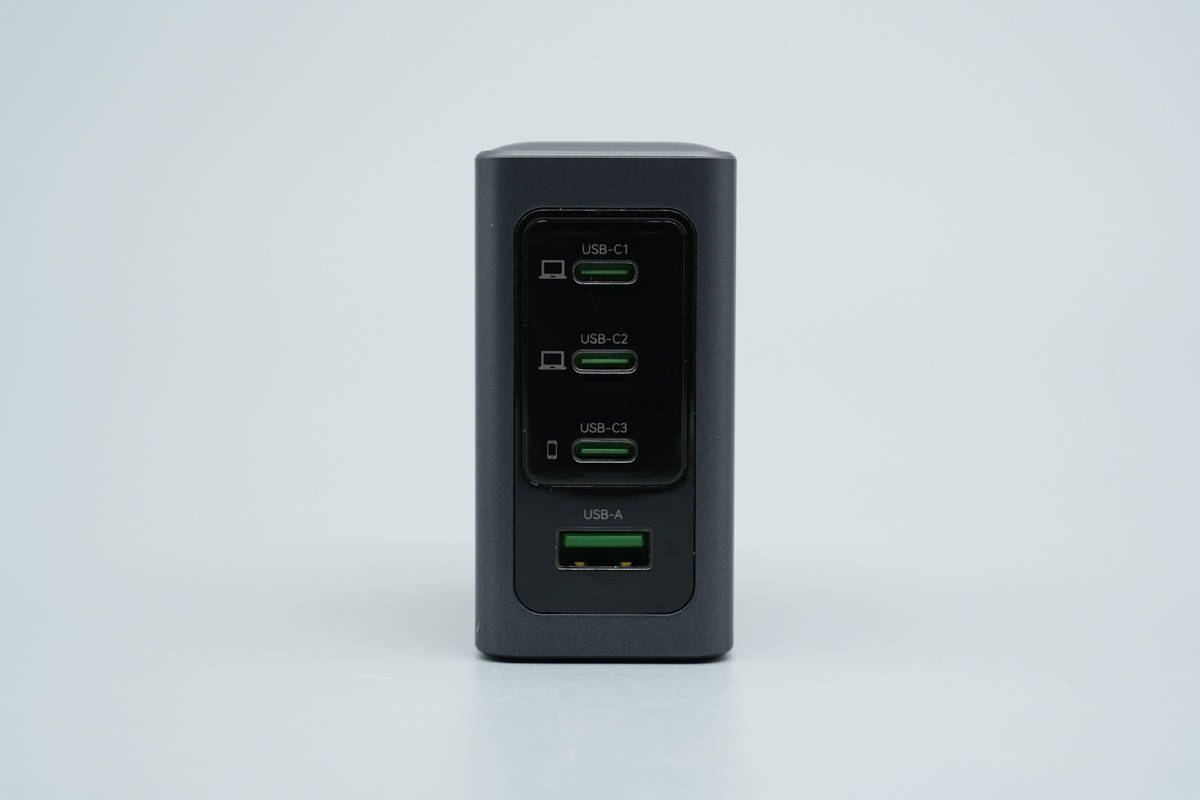

机身一侧配备3C1A四个USB接口。

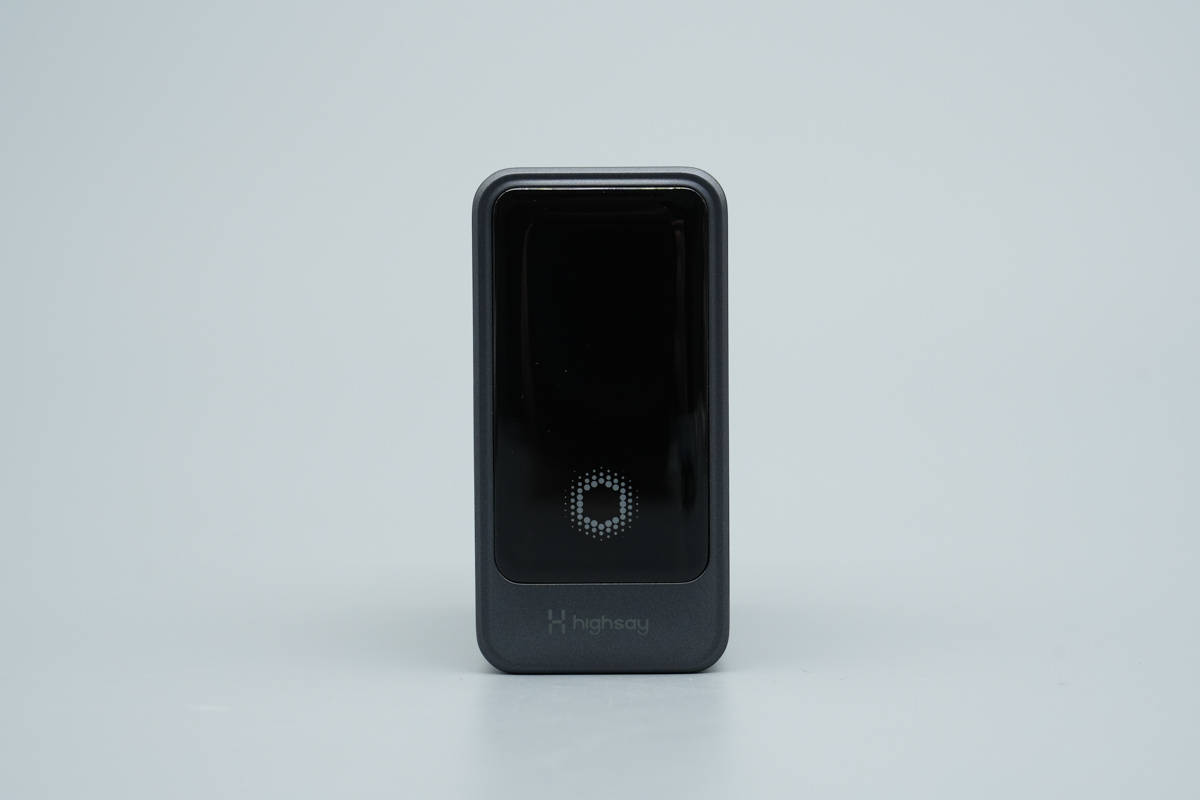

机身顶部设有智能屏显和触控按键，并采用黑色亮面装饰板。

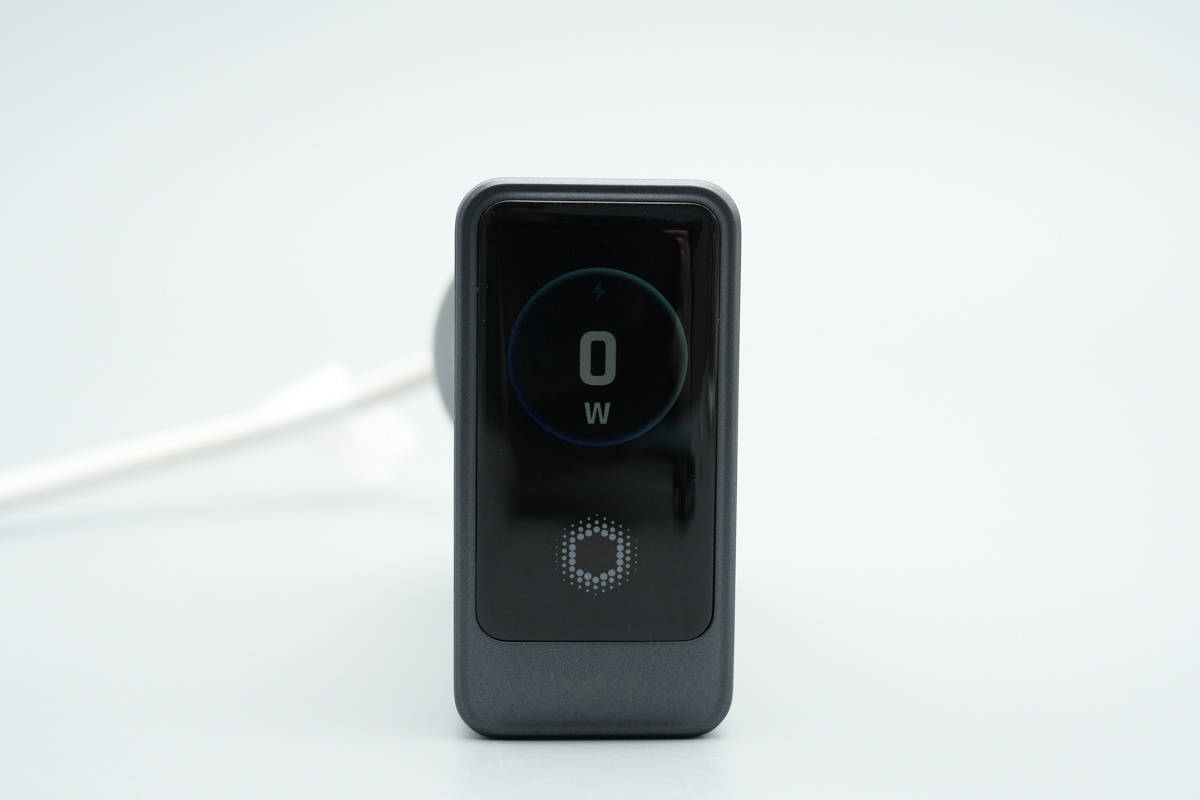

数显屏通过触控键操控切换界面，可显示充电器的总输出功率。
此外屏幕支持在横版和竖版间切换，使用更加灵活。

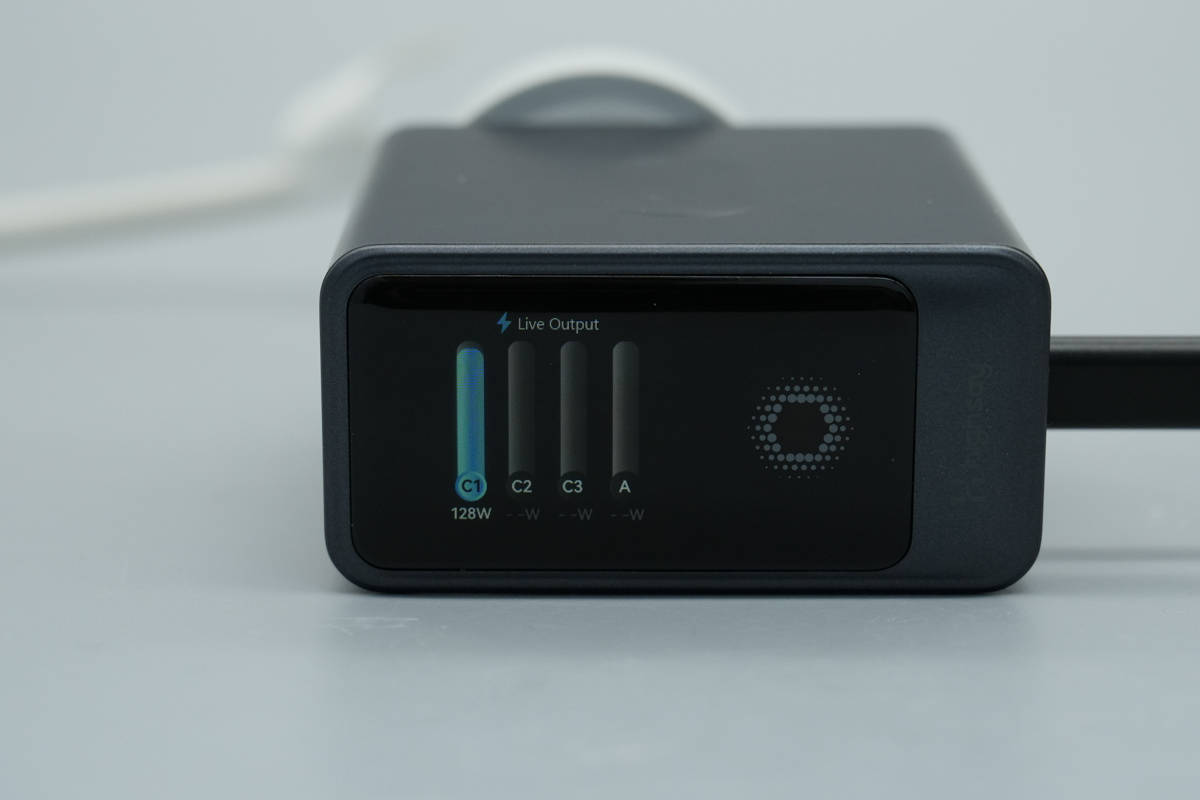

多口功率界面一览，还能具体显示每个接口的实时输出功率。

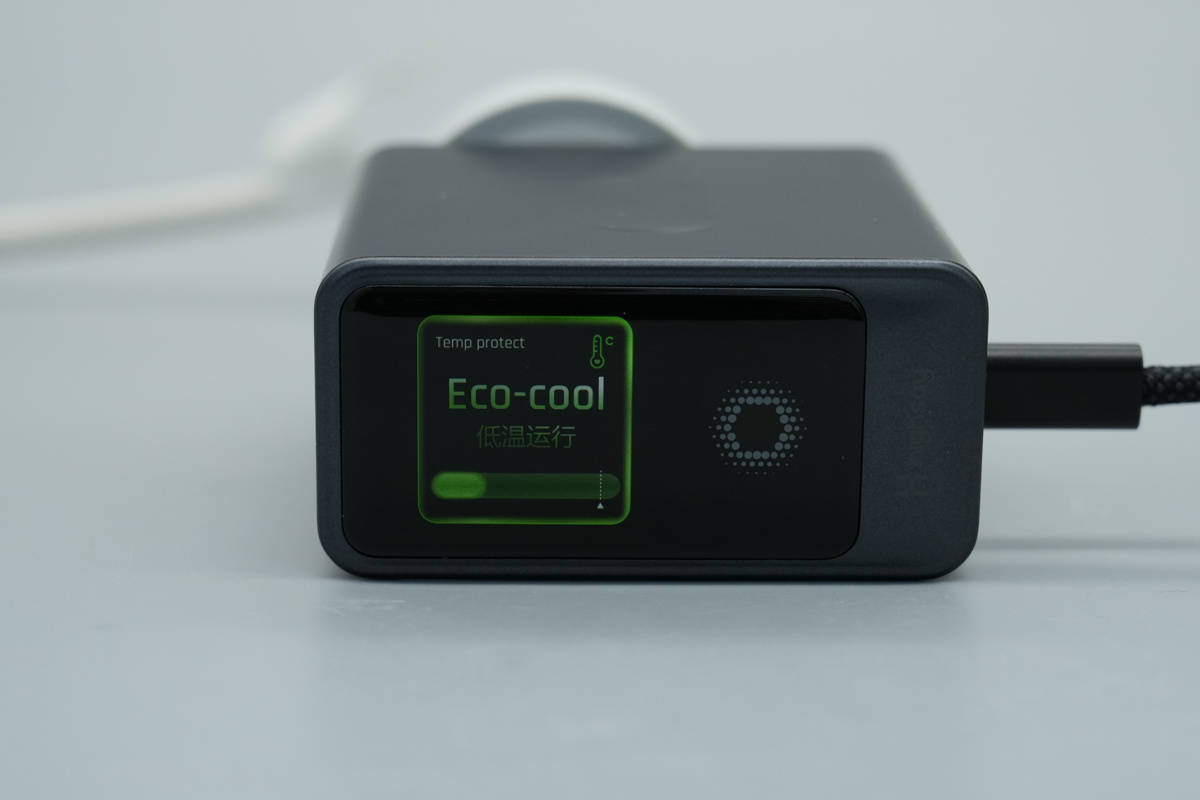

充电器内置智能『芯片』，可通过温度界面实时反馈充电器的温升情况，安全可视化，使用更安心。

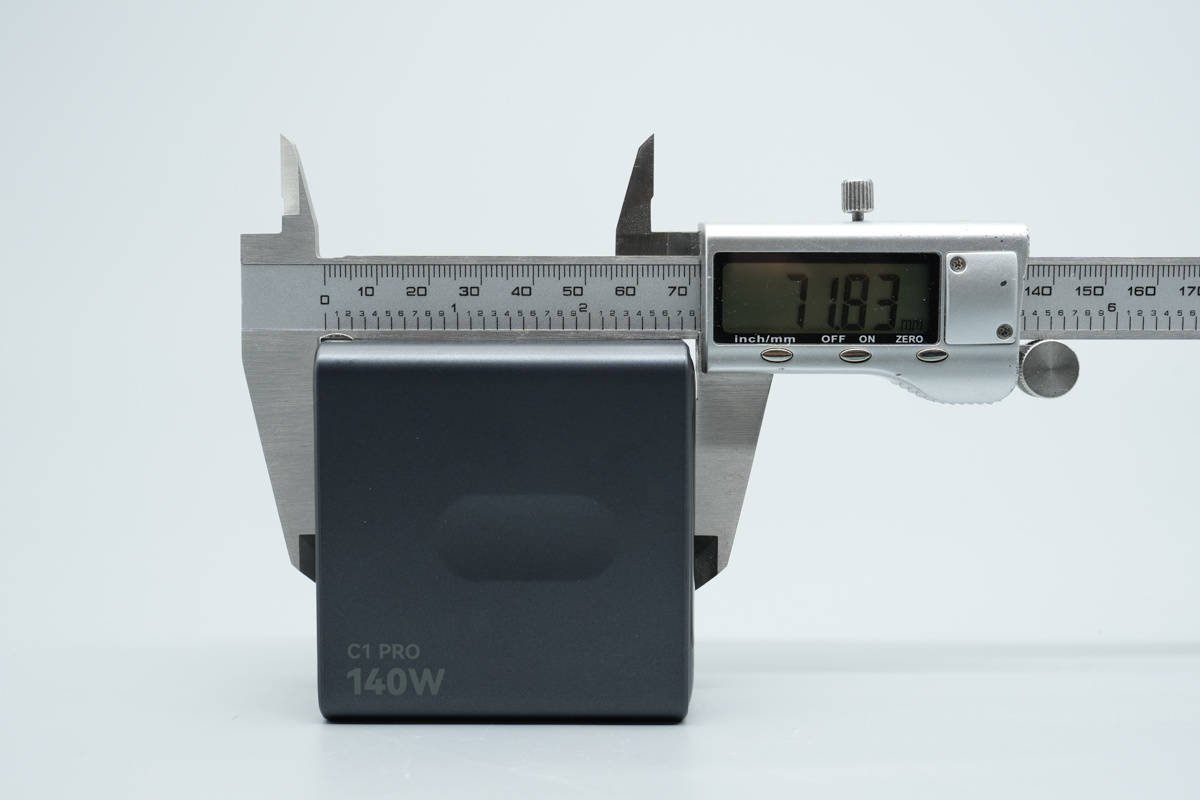

实测充电器机身长度为71.83mm。

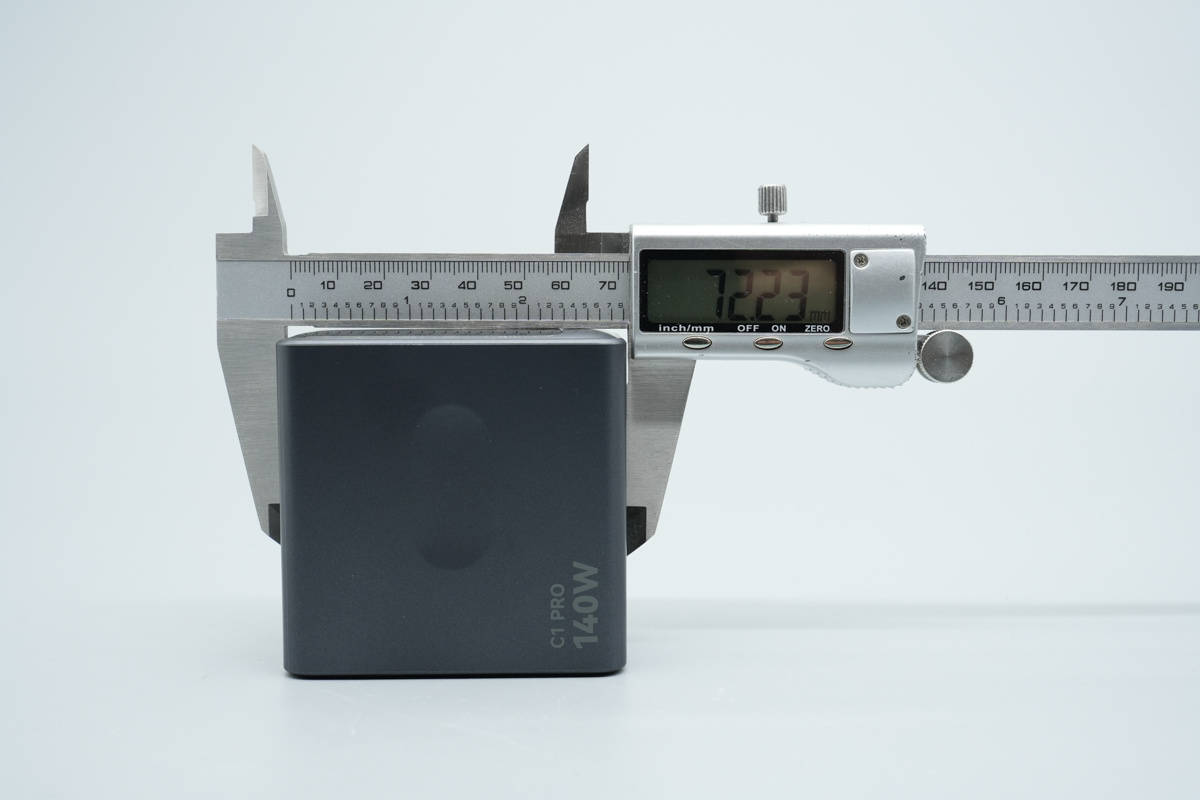

宽度为72.23mm。

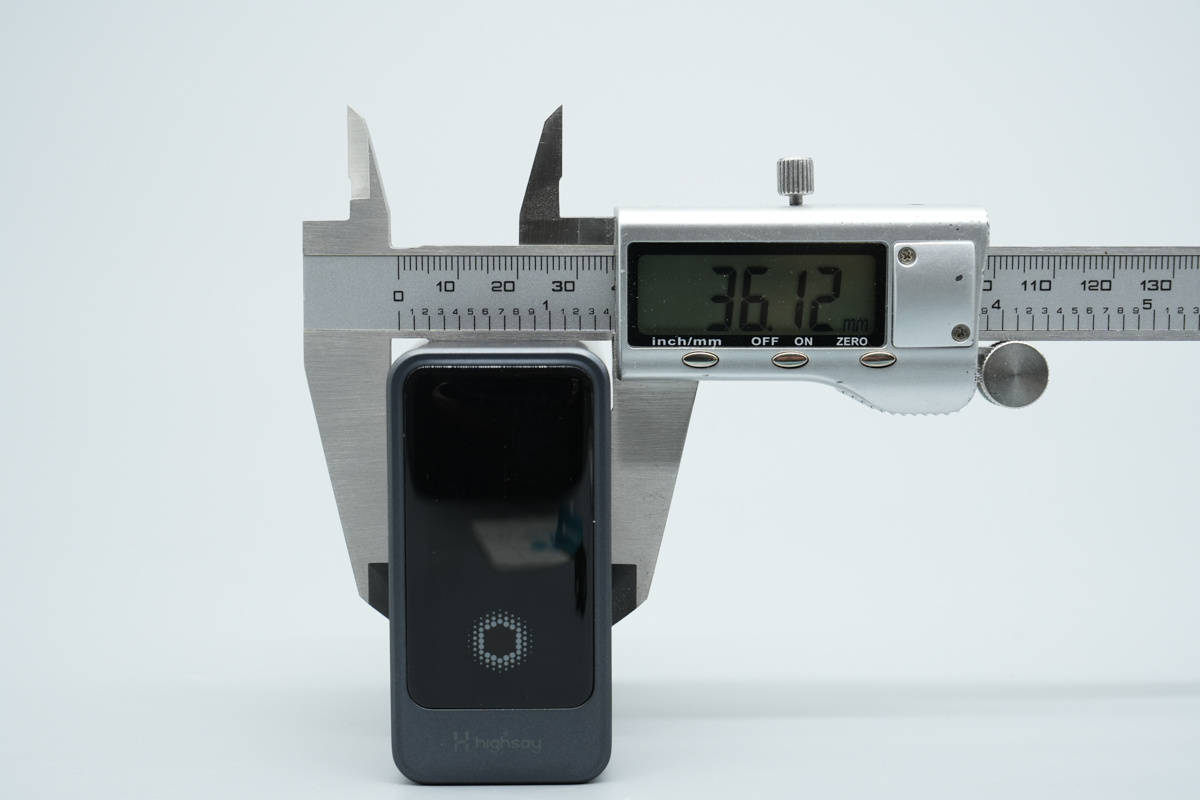

厚度为36.12mm。

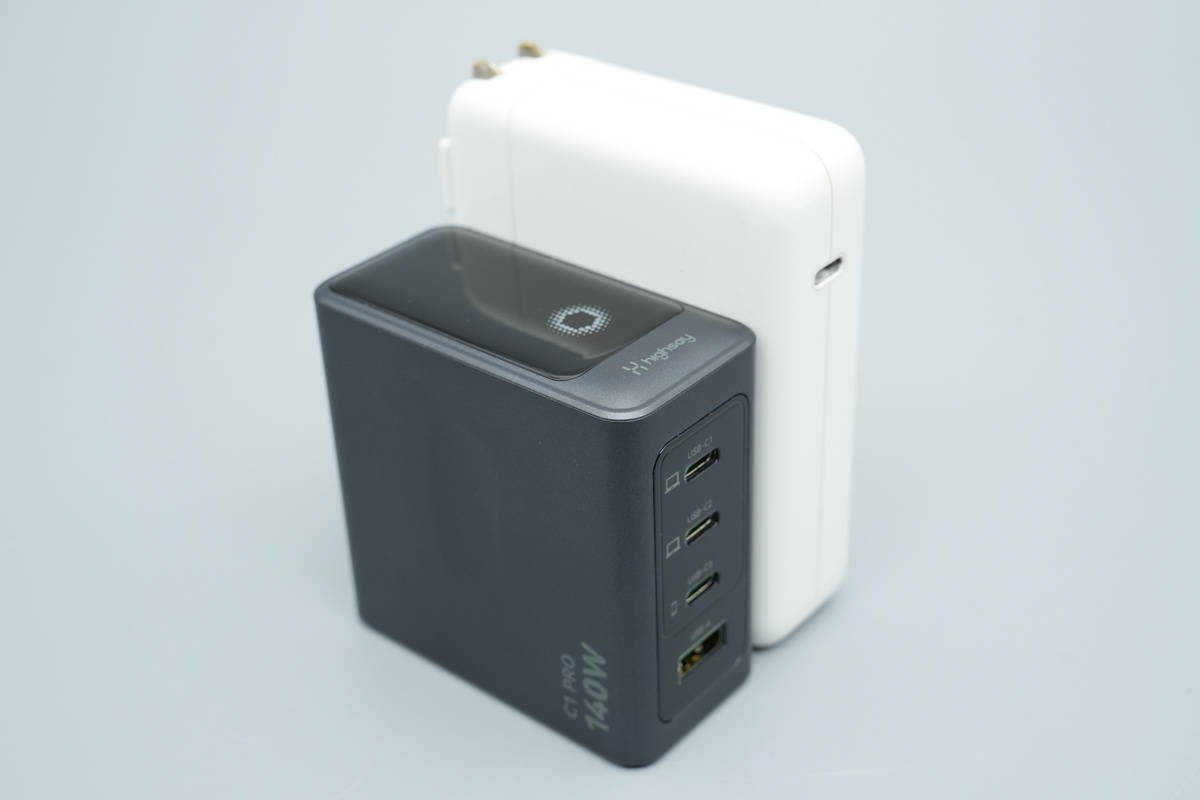

和苹果140W充电器放在一起对比，体积优势明显。

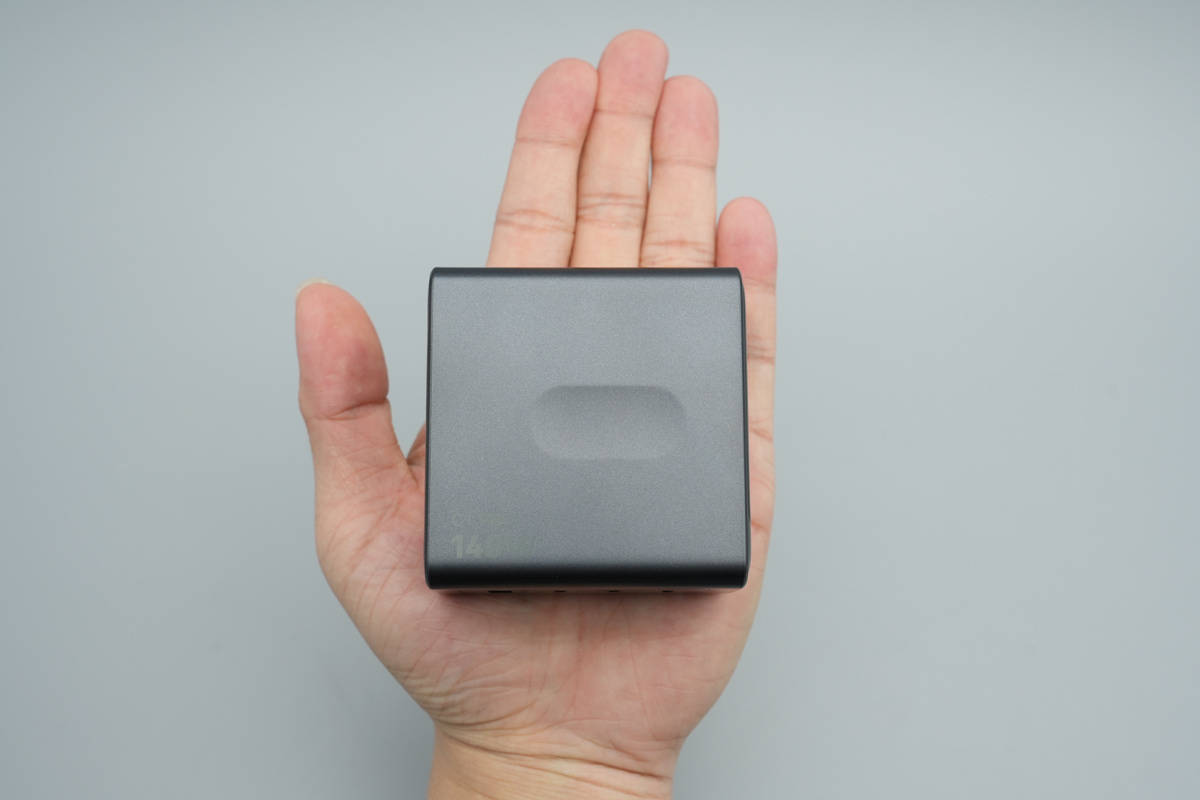

充电器拿在手上的大小直观感受。

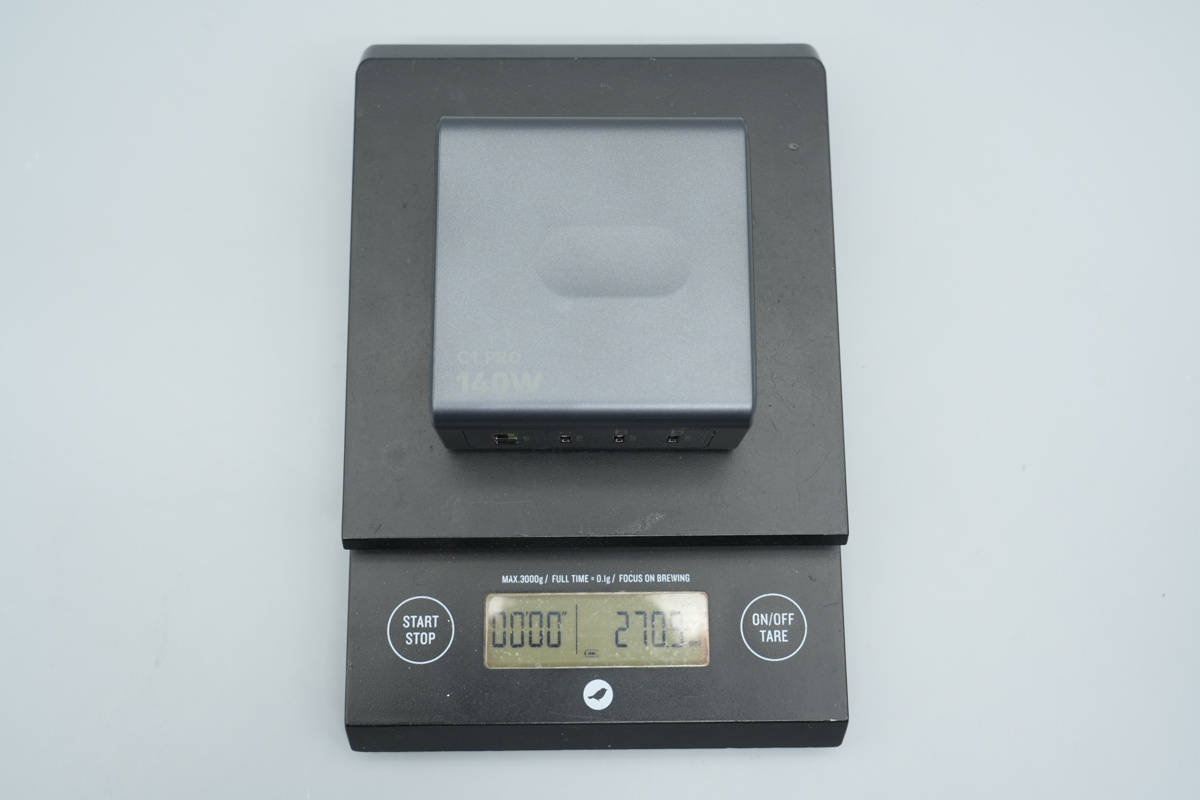

另外测得充电器重量约为271g。

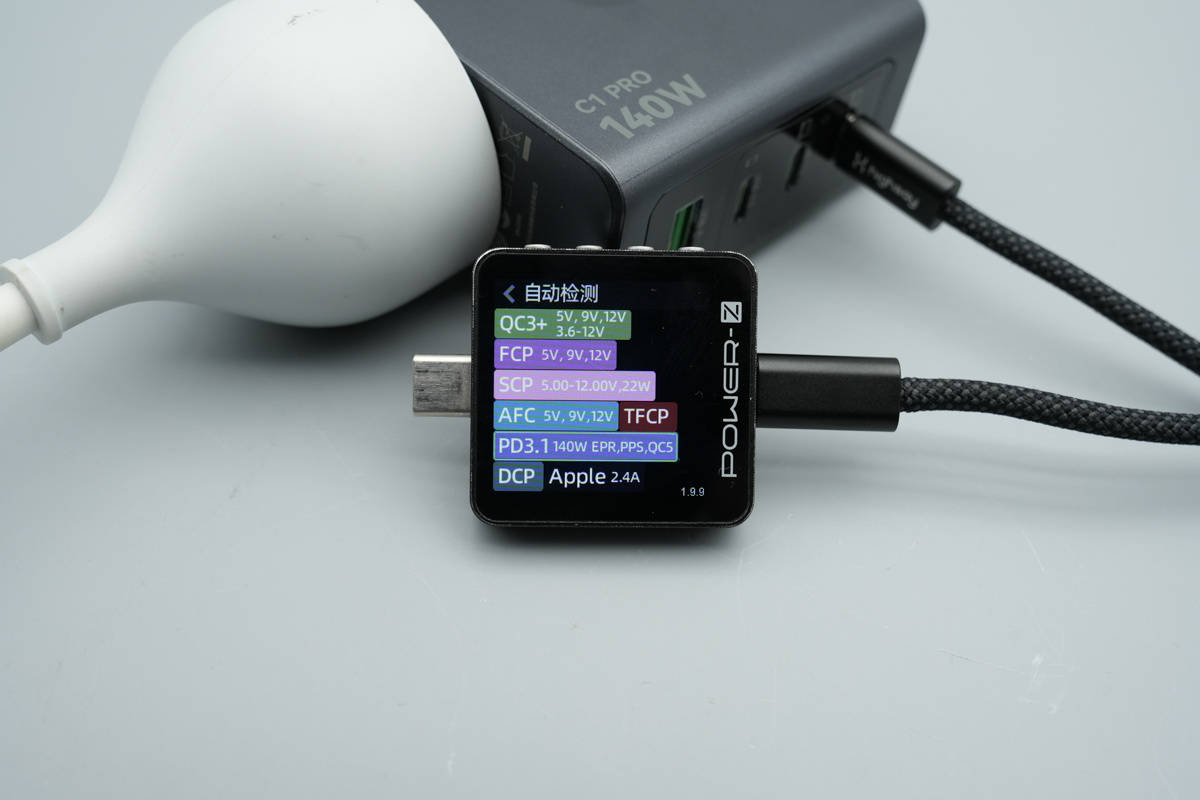

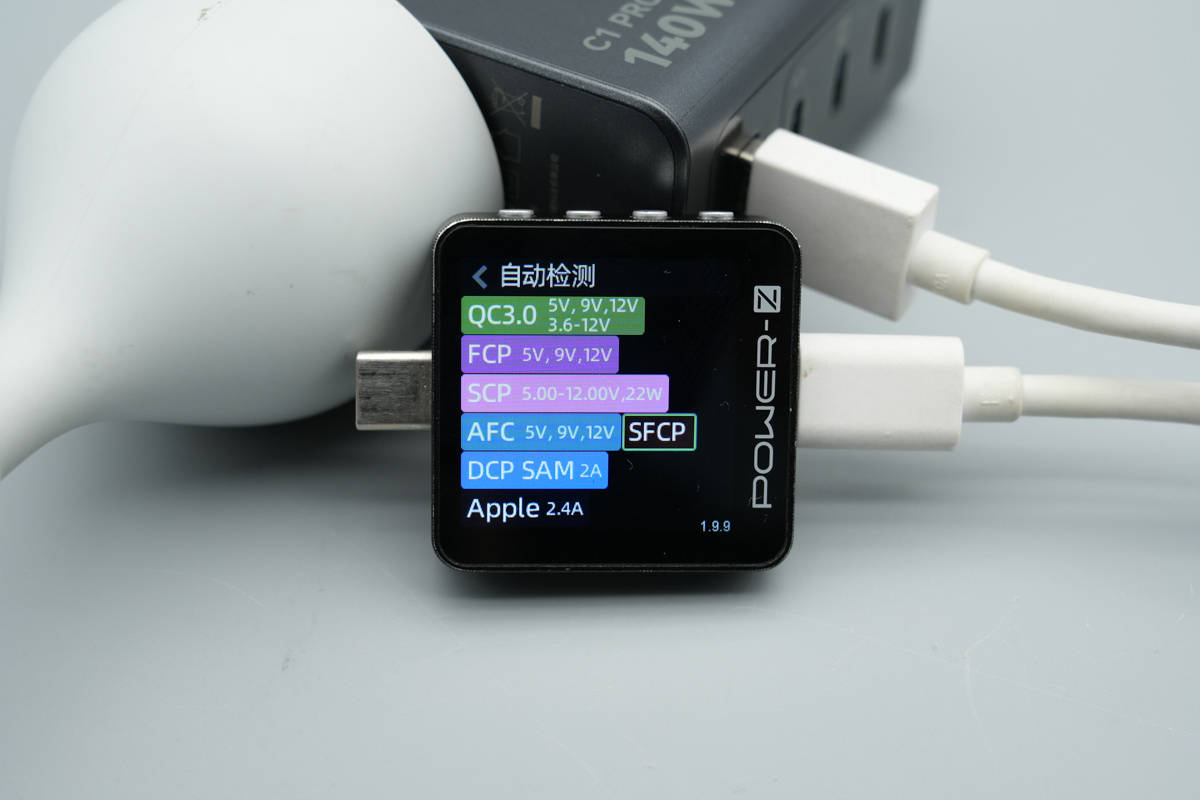

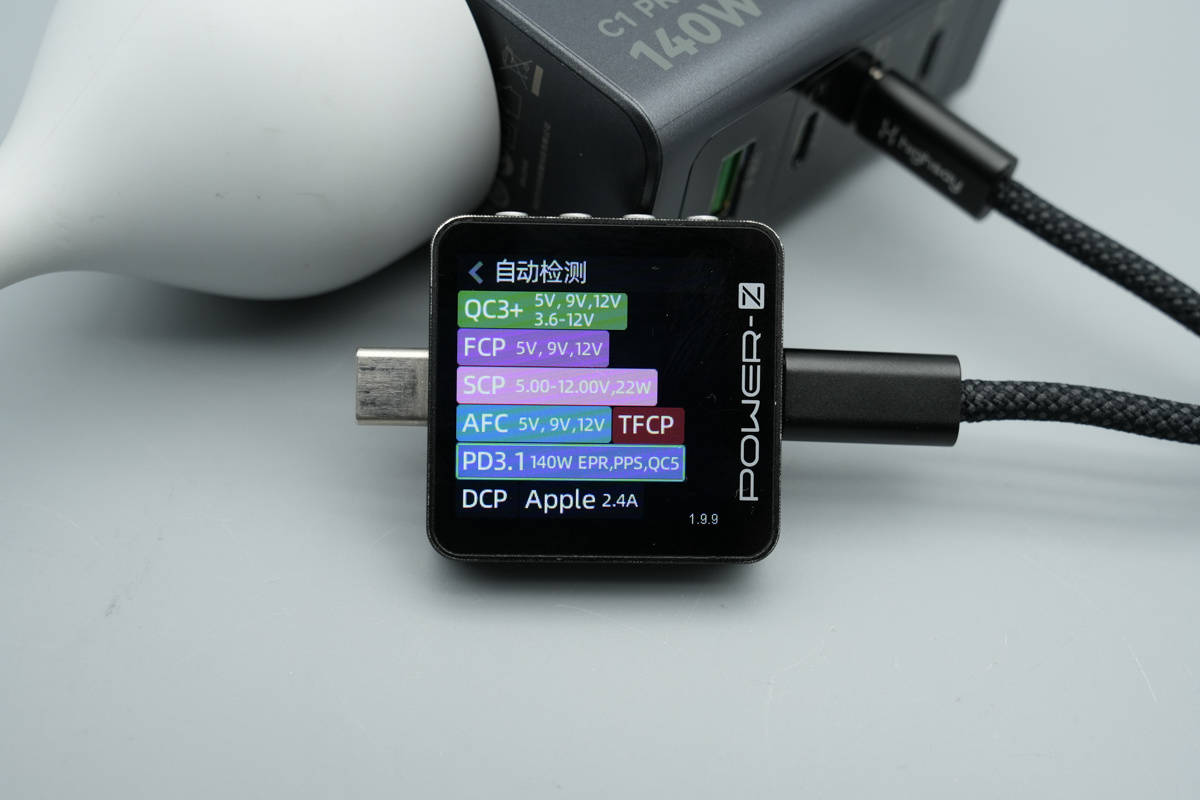

测得充电器USB-C1口支持QC3+/5、FCP、SCP、AFC、TFCP、PD3.1、PPS、DCP、Apple 2.4A充电协议。

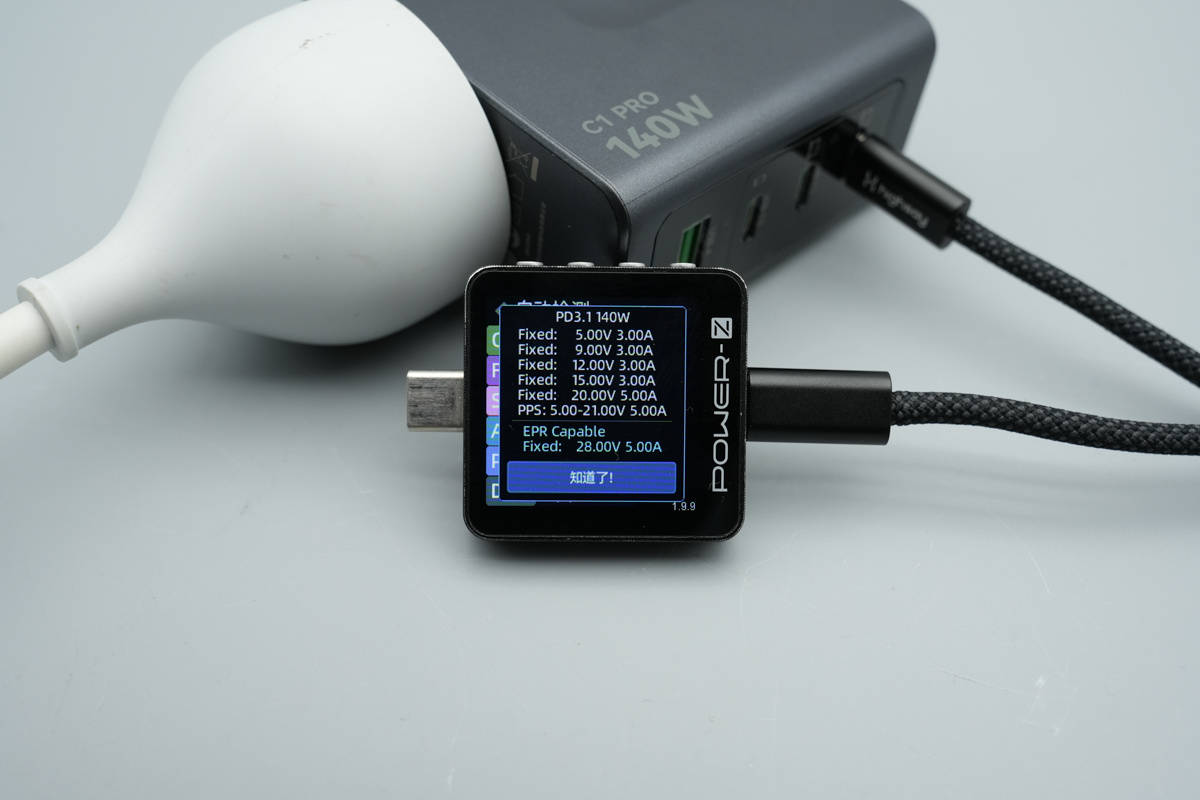

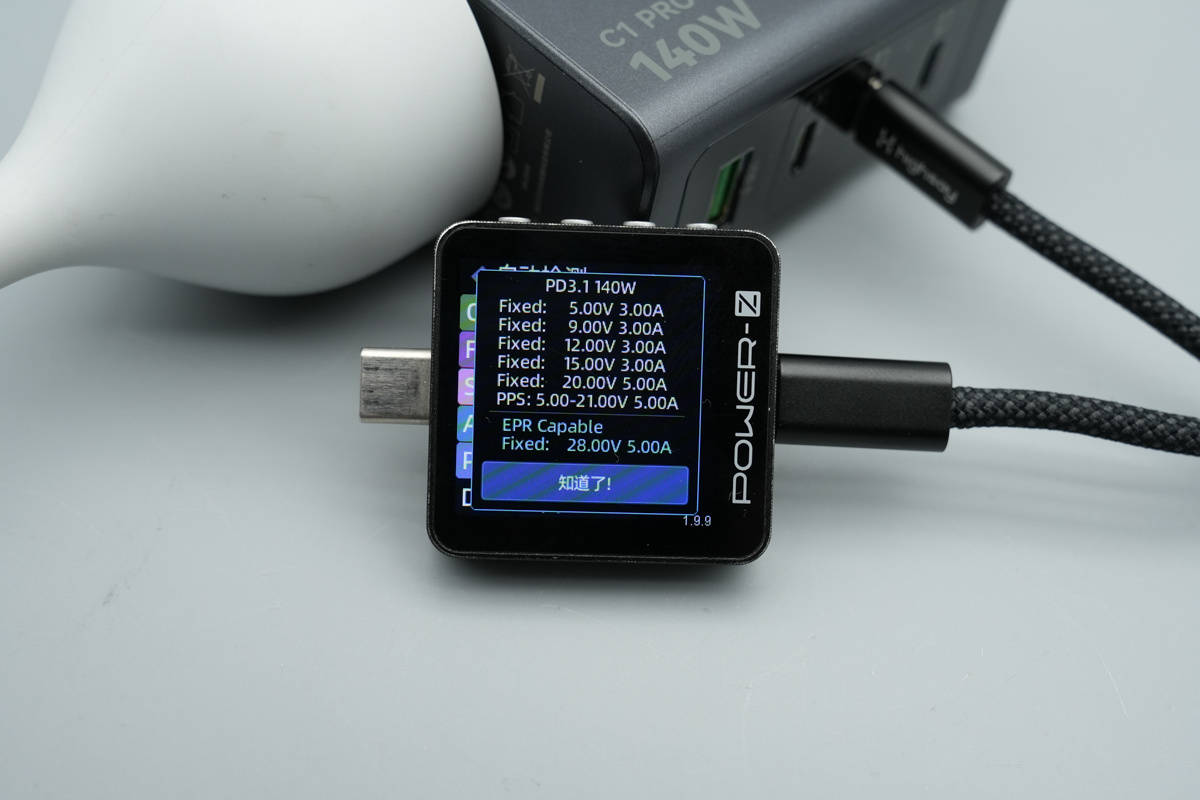

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及5-21V5A一组PPS电压档位。
测得USB-C2口兼容协议和USB-C1口的相同。
此外PDO报文也一样。

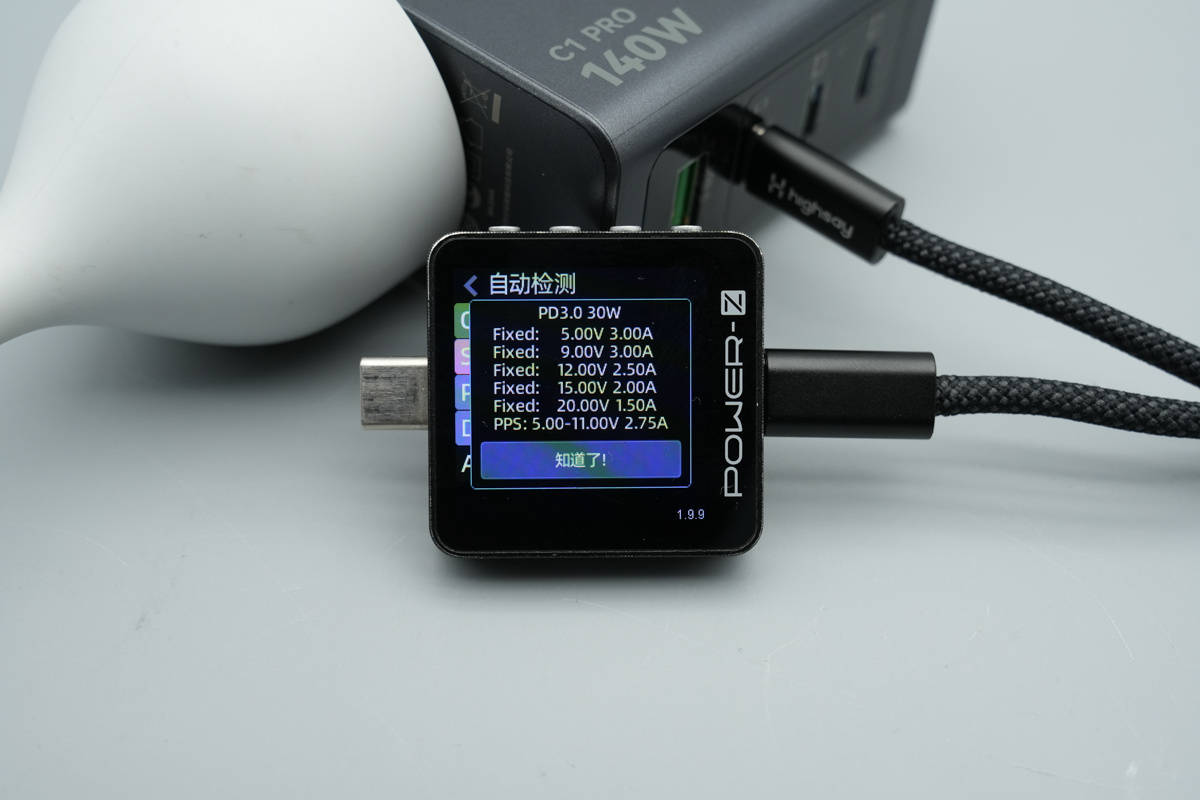

测得USB-C3口支持QC3.0/4+、FCP、SCP、AFC、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
PDO报文显示USB-C3口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-11V2.75A一组PPS电压档位。
最后测得USB-A口支持QC3.0、FCP、SCP、AFC、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。
海赛力140W智显超级充电器C1 Pro拆解

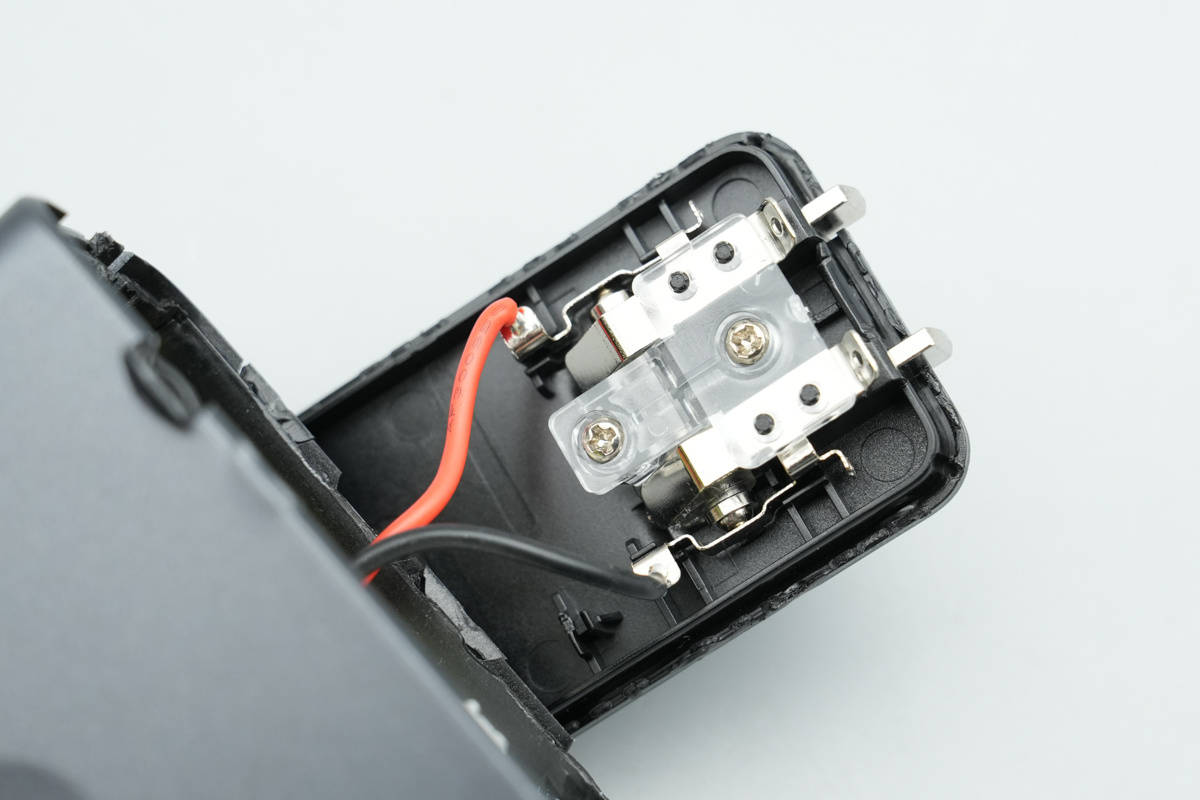

将充电器输入端外壳拆开，插脚使用塑料板以及螺丝进行固定，与PCBA模块通过导线连通。

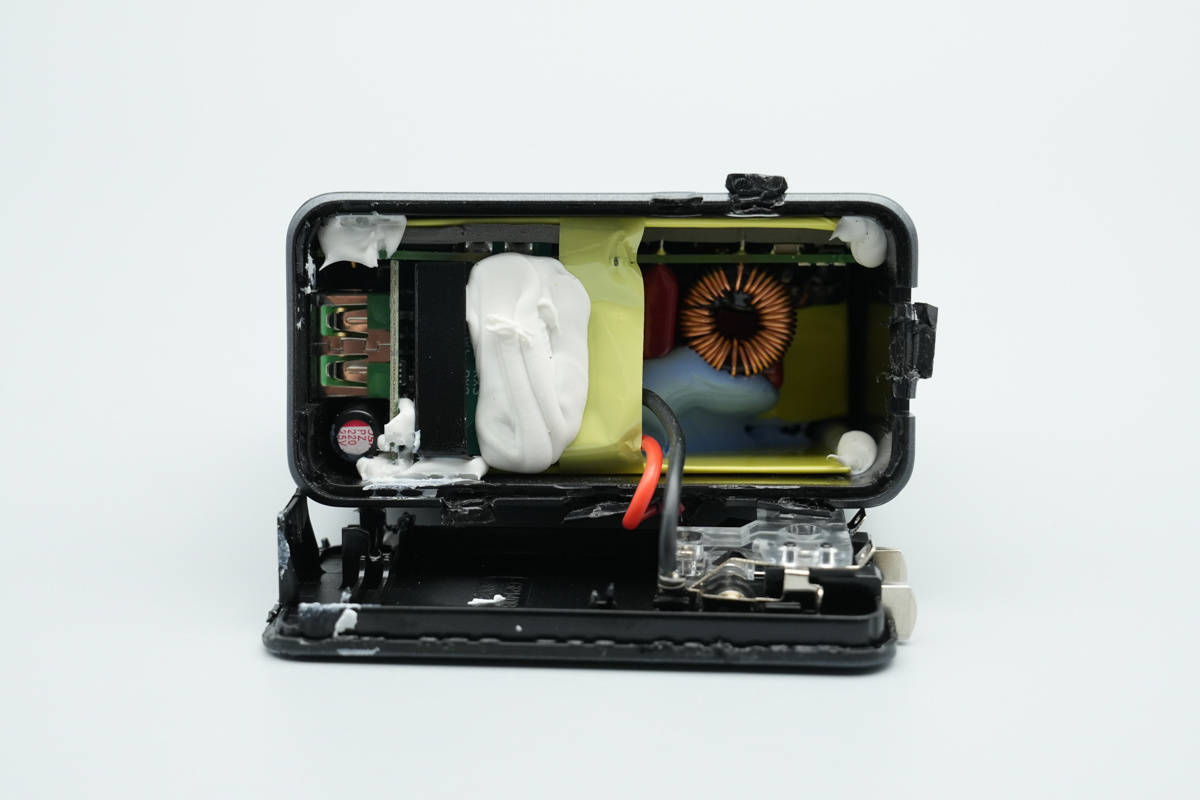

外壳与PCBA模块之间填充白胶提升内部整体稳定性。

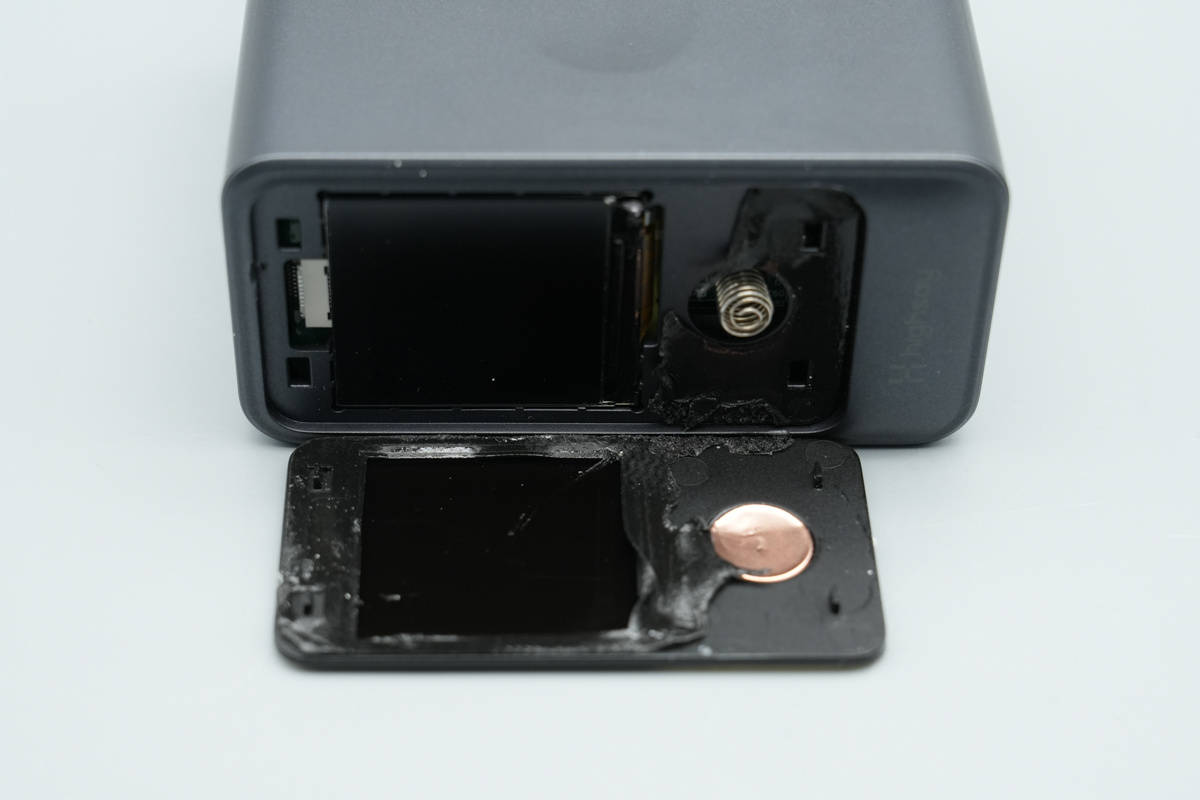

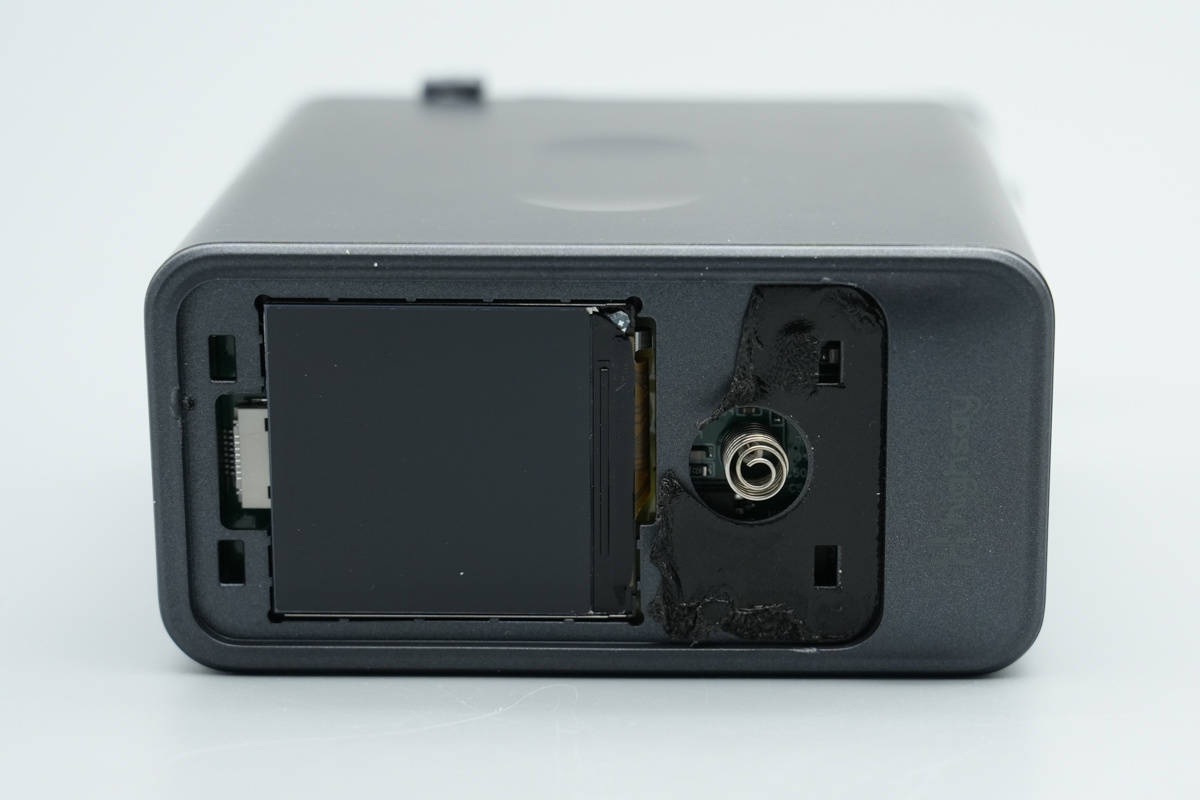

将机身顶部盖板也拆下，盖板采用双面胶粘贴固定。

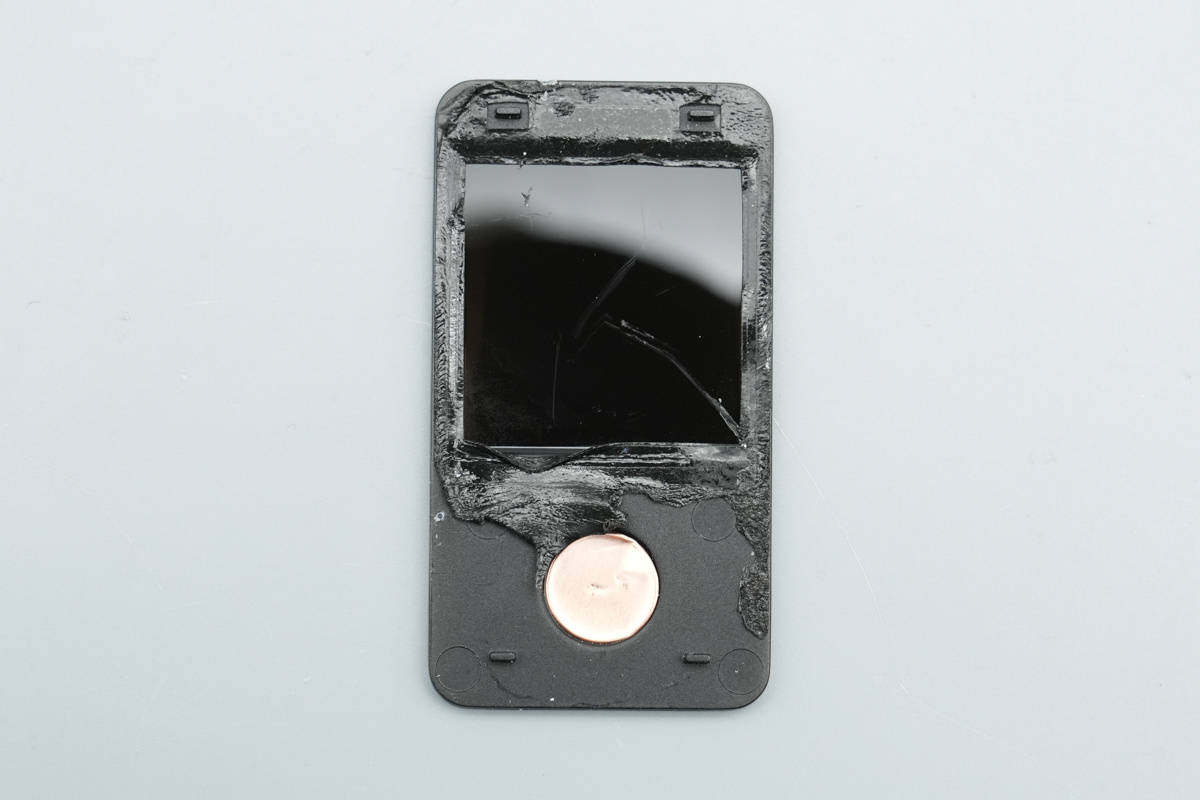

盖板上开有屏幕窗口，对应触控键处贴有铜箔。

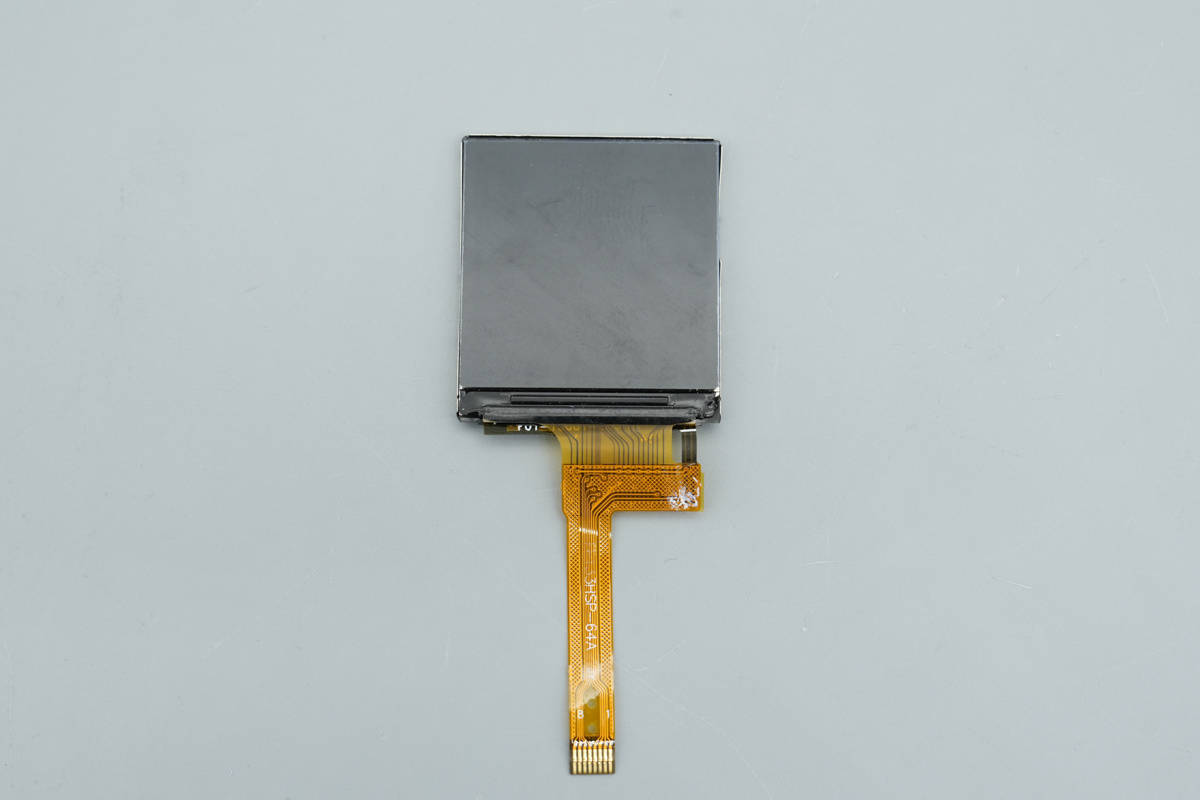

屏幕通过排线插拔式连接PCBA模块。

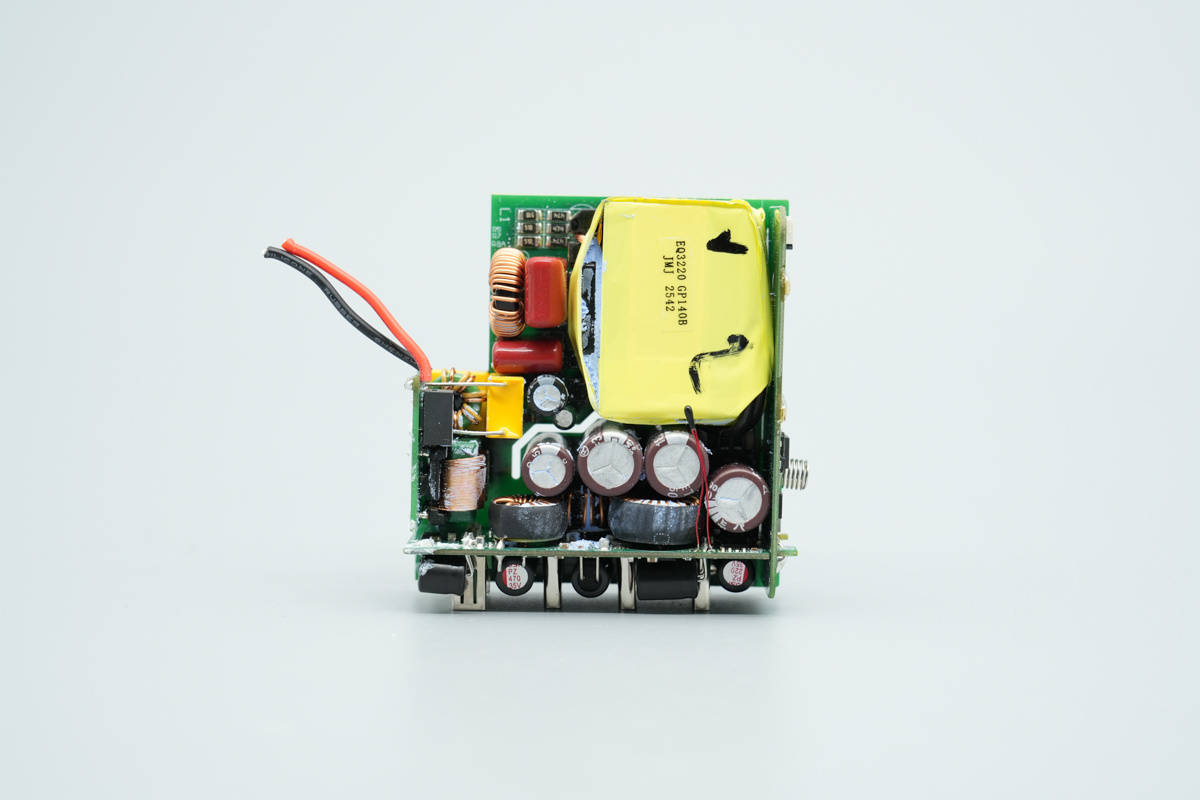

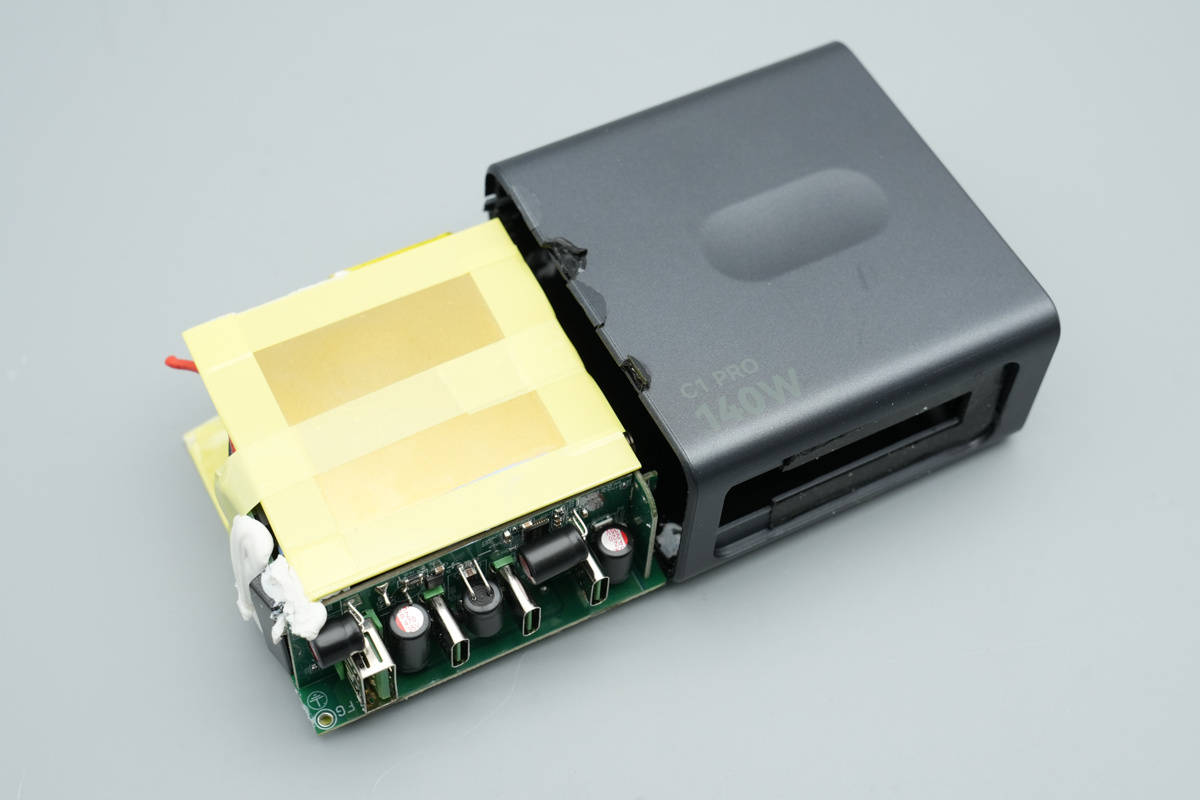

将屏幕分离后取出PCBA模块。

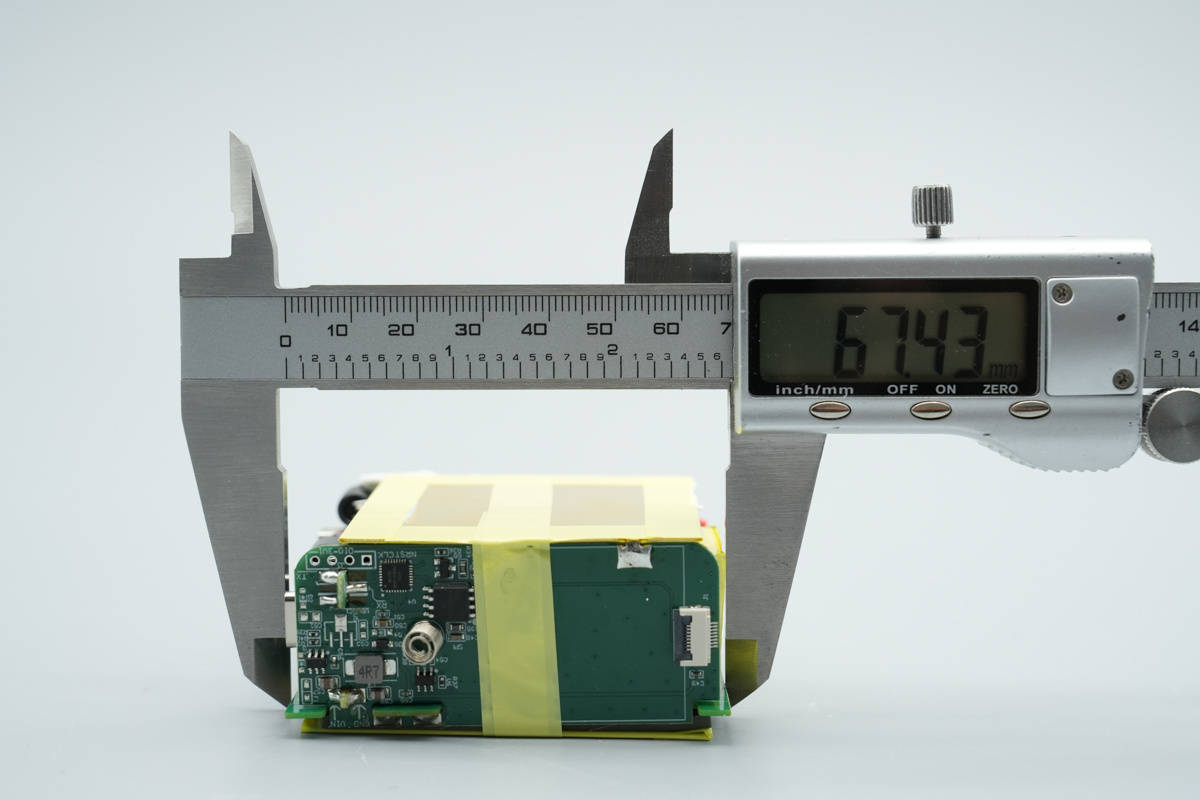

测得PCBA模块长度为67.43mm。

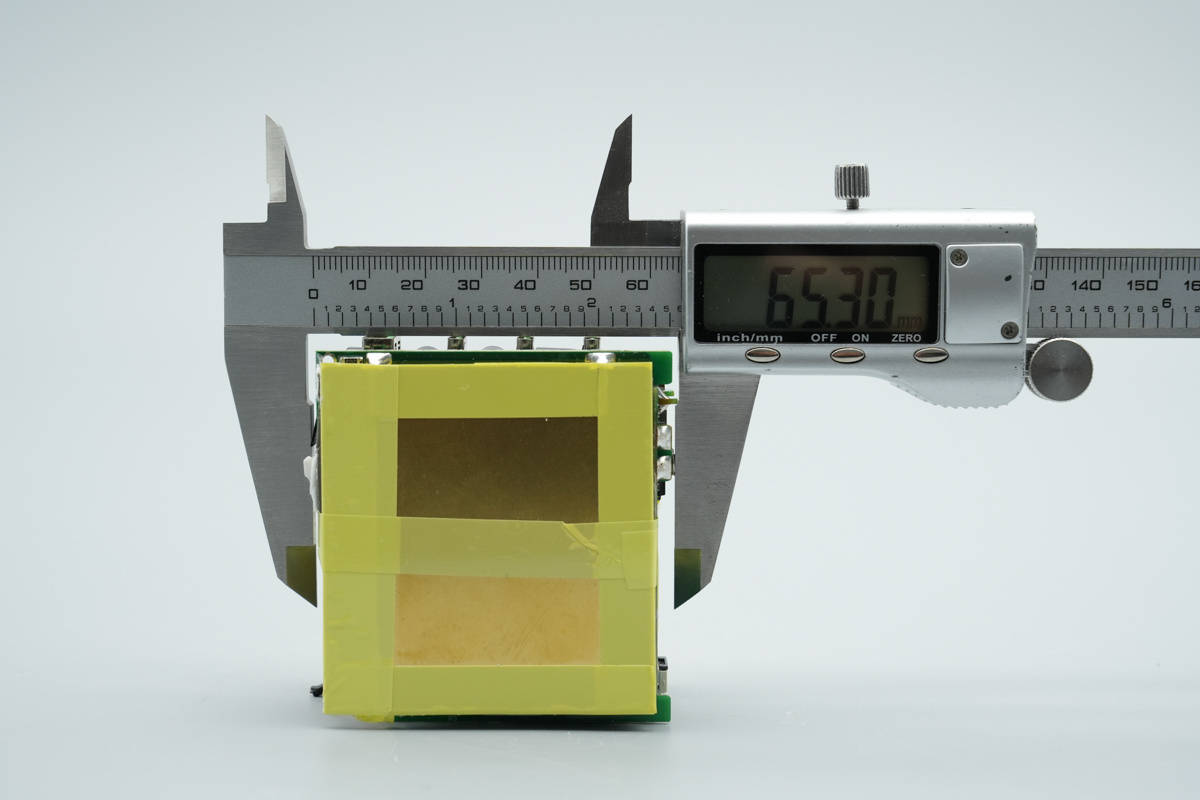

宽度为65.3mm。

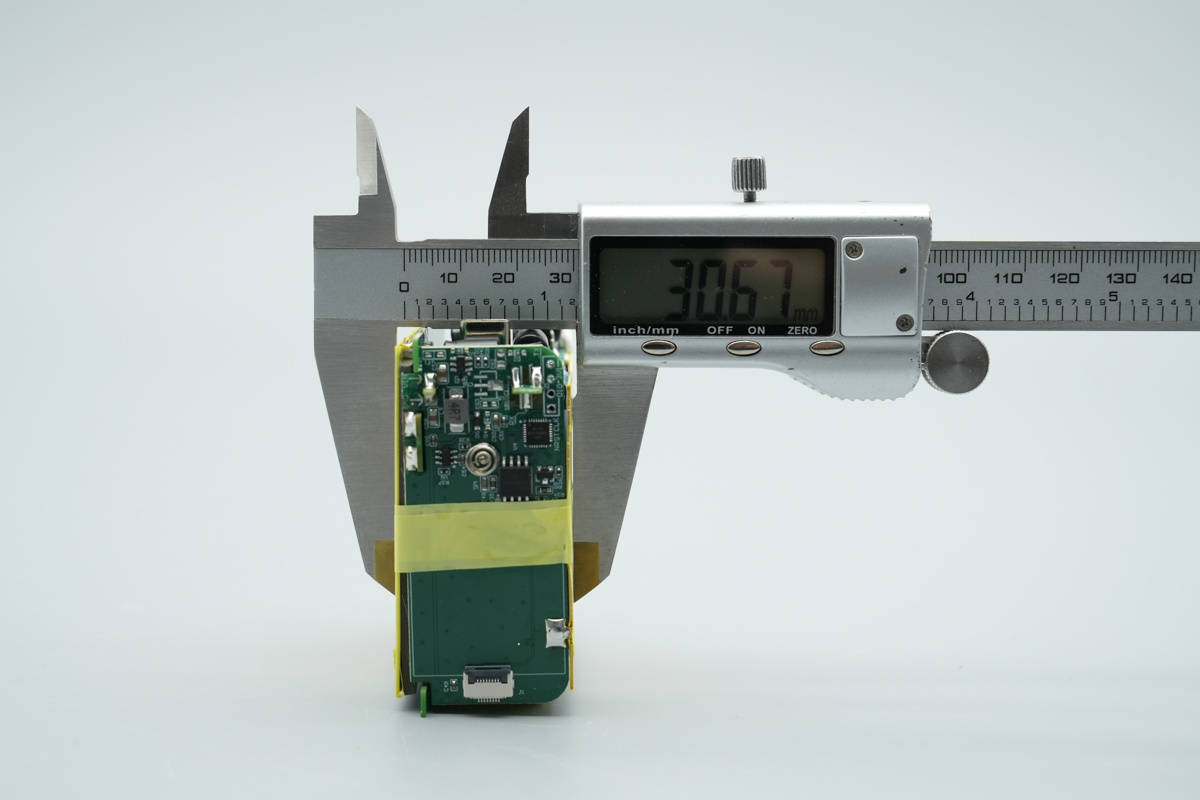

厚度为30.67mm。

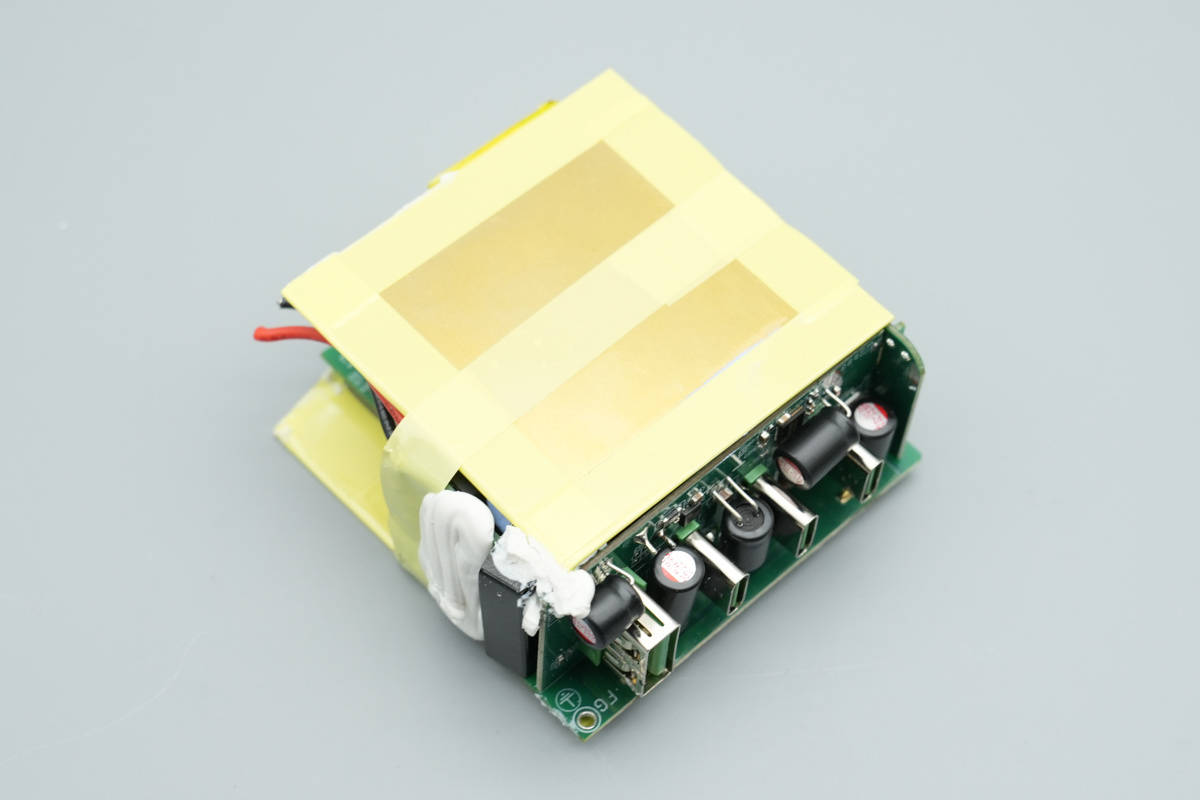

PCBA模块顶部和底部均覆盖黄铜散热片，并缠绕胶带辅助固定。

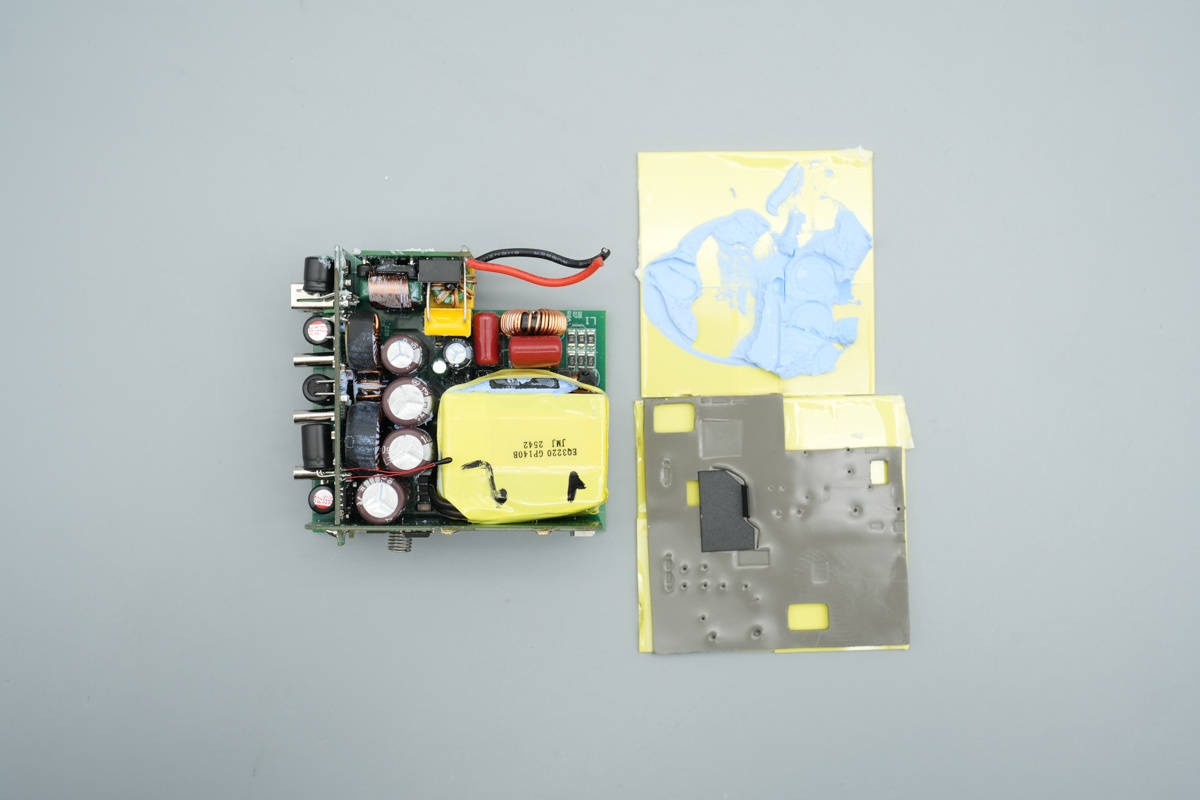

将散热片拆下，两块金属板内侧分别打胶以及设有导热垫辅助传递热量。
PCBA模块两侧以及输出端均焊接有小板，中心区域设有高压滤波电解电容、主控『芯片』供电电容、输出滤波电容等器件。
主板背面设有整流桥、初级主控『芯片』、初级开关管、同步整流控制器、同步整流管、光耦等器件。

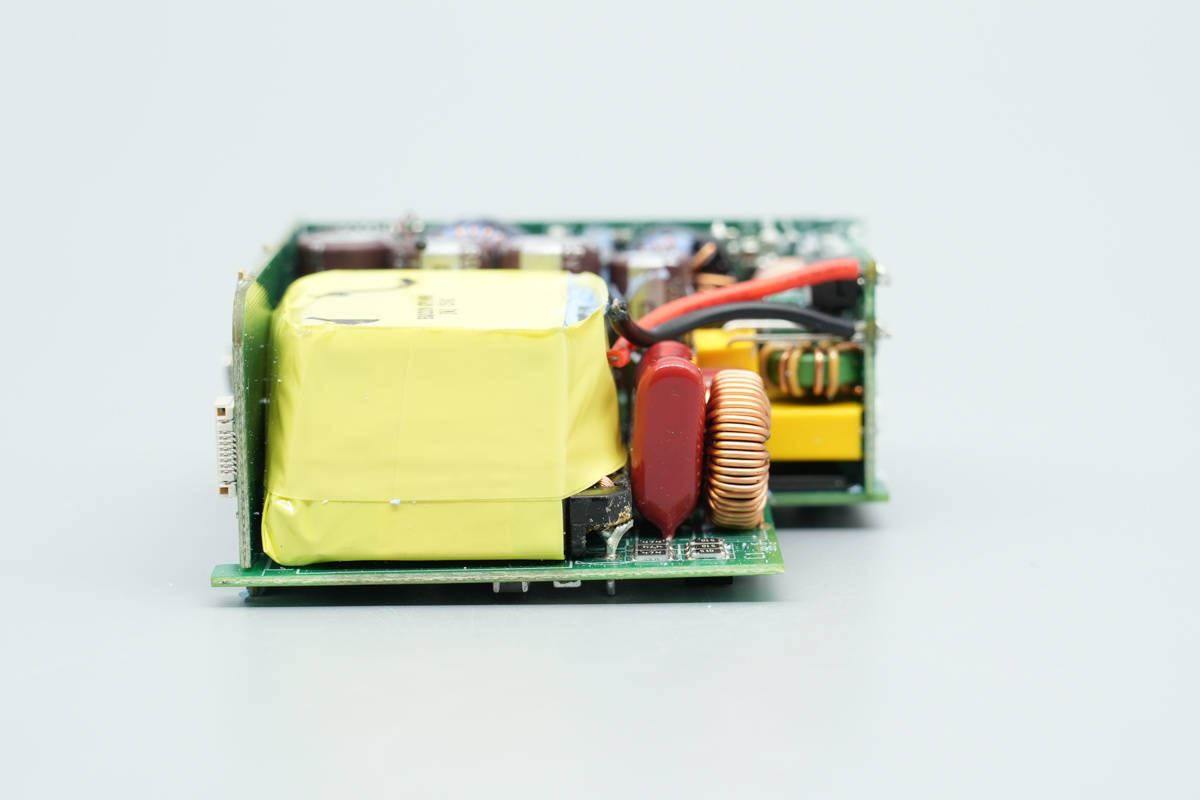

PCBA模块前端设有薄膜滤波电容、滤波电感、变压器等器件。
侧面焊接有一块输入小板。

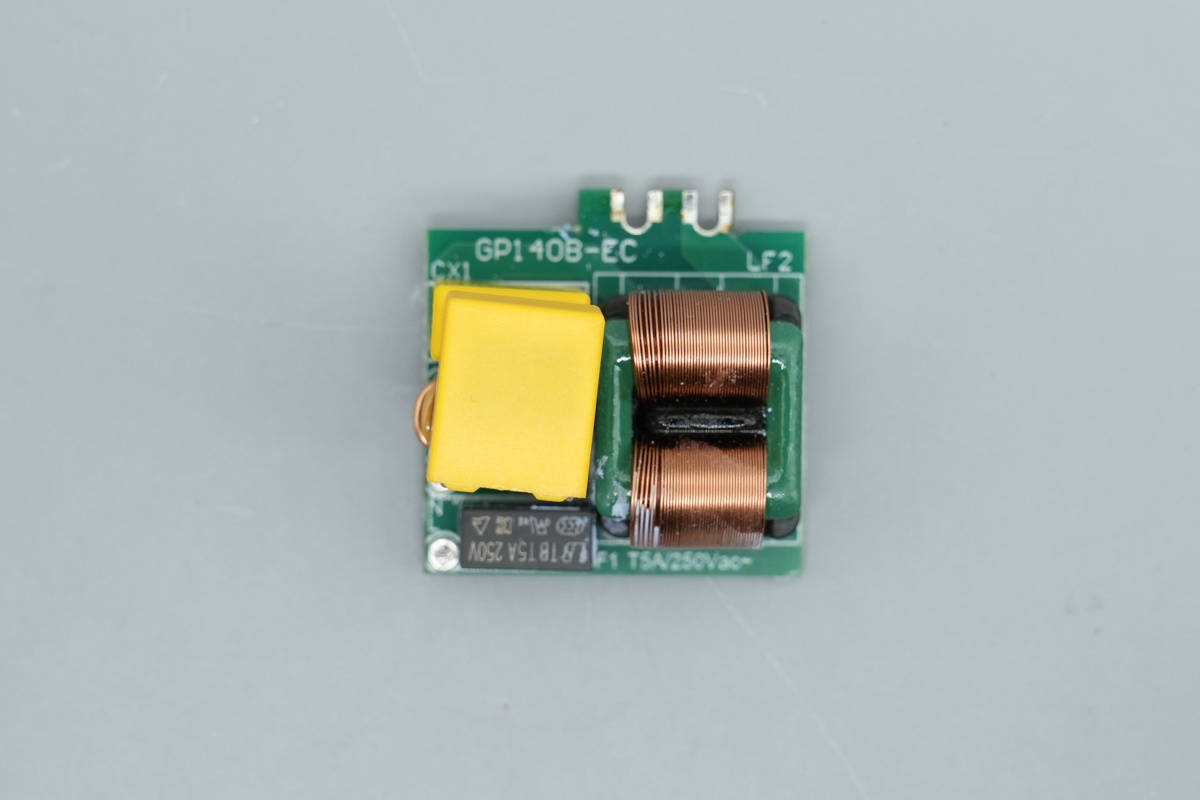

将小板拆下，板子正面设有延时保险丝、共模电感以及安规X2电容。

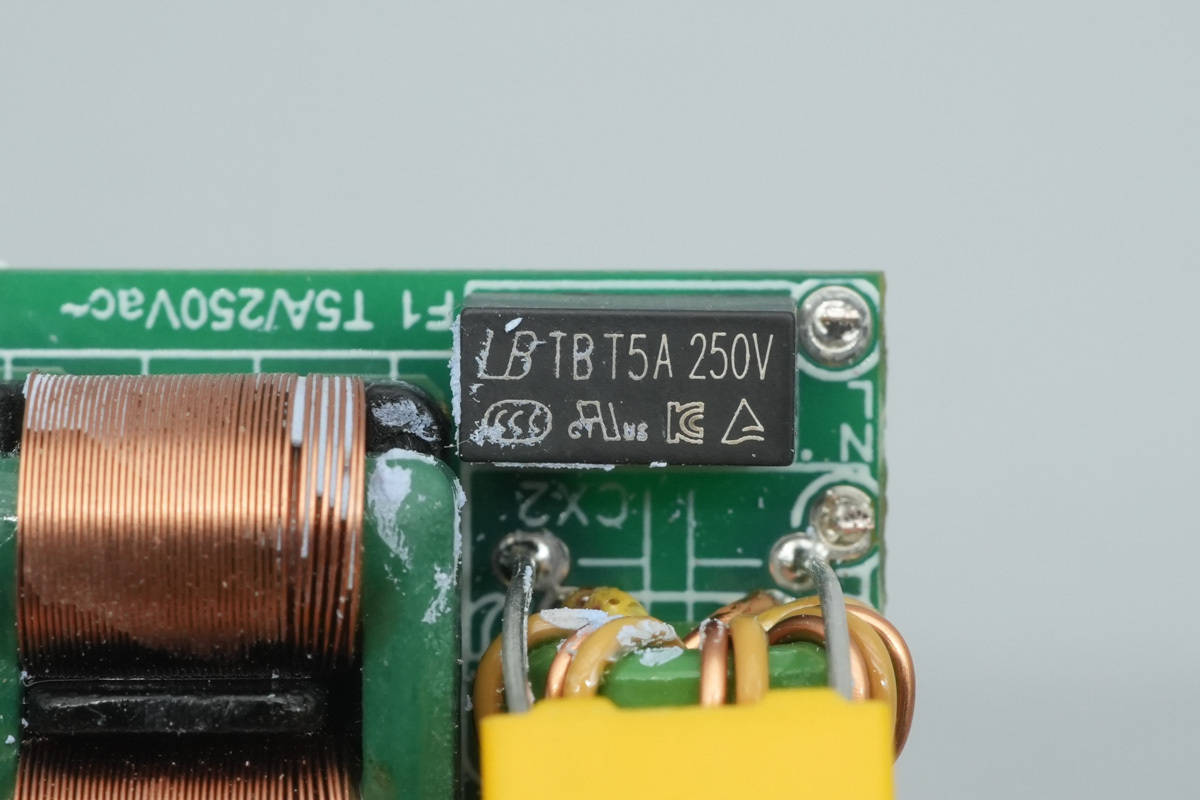

延时保险丝来自蓝宝，规格为5A250V。

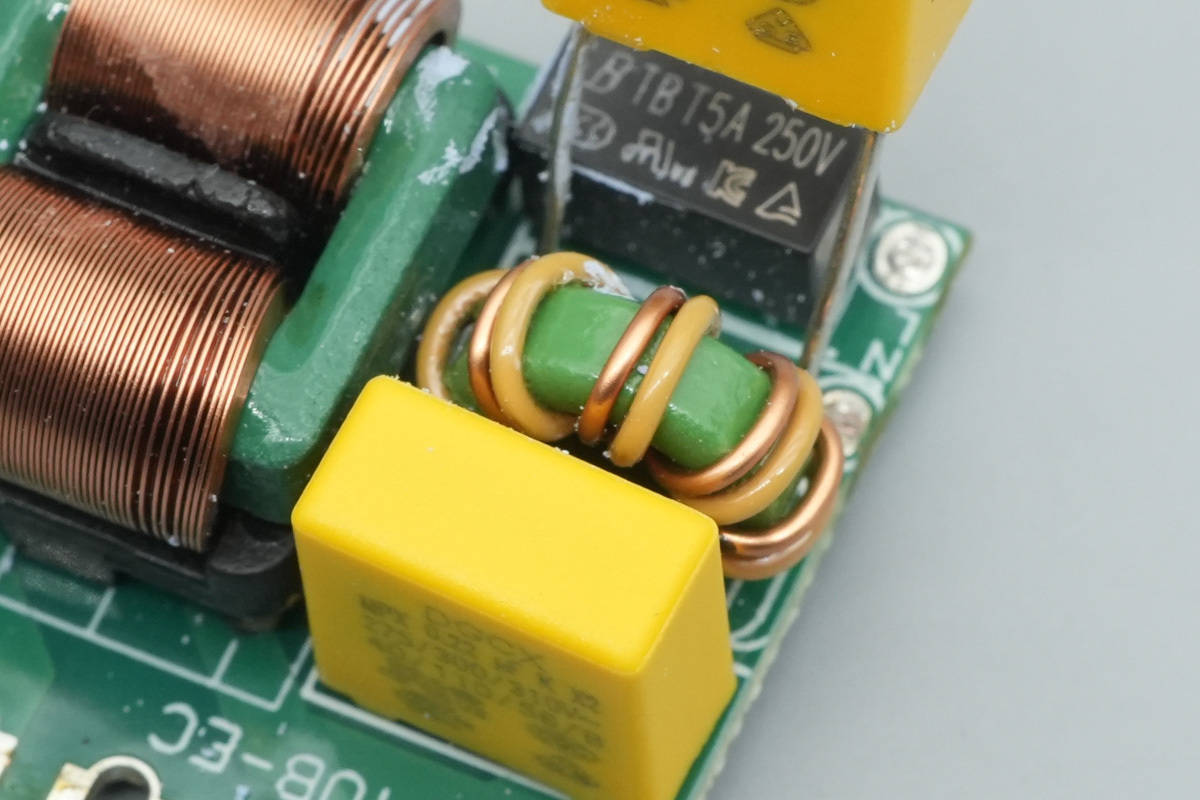

共模电感双线绕制，用于滤除EMI干扰。
另一颗共模电感特写。

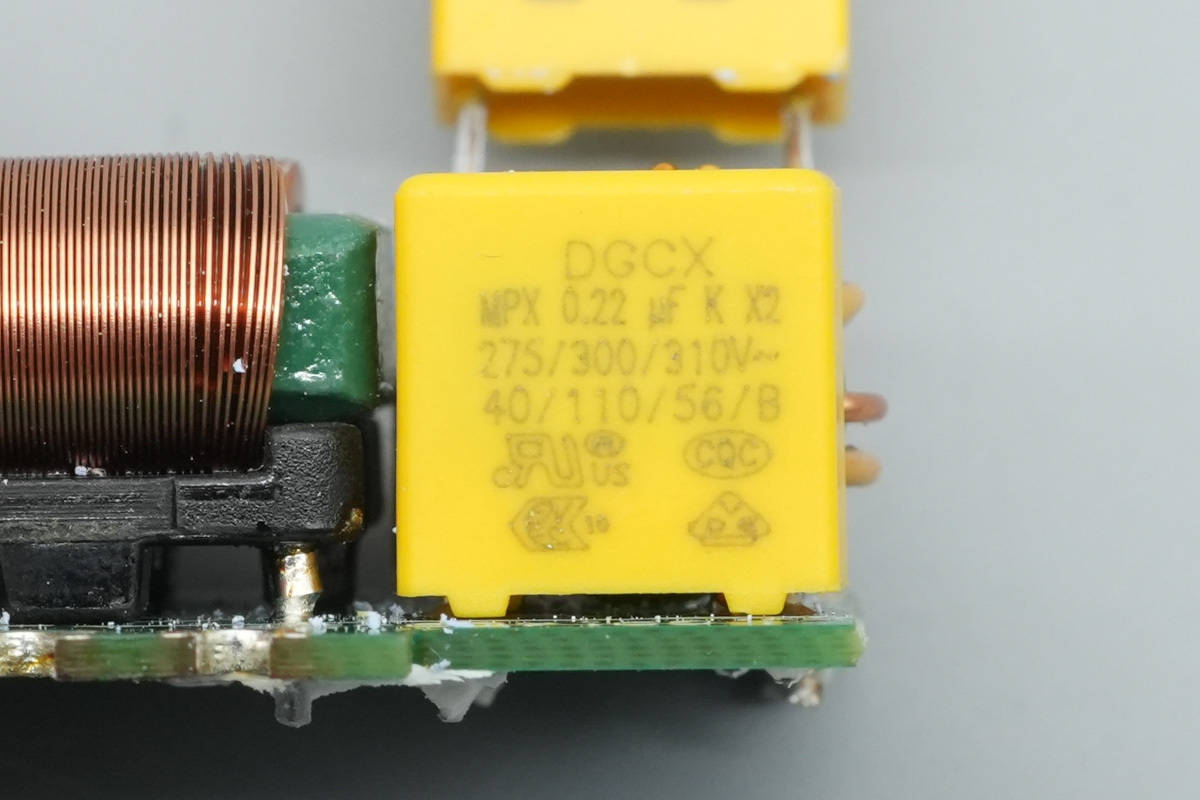

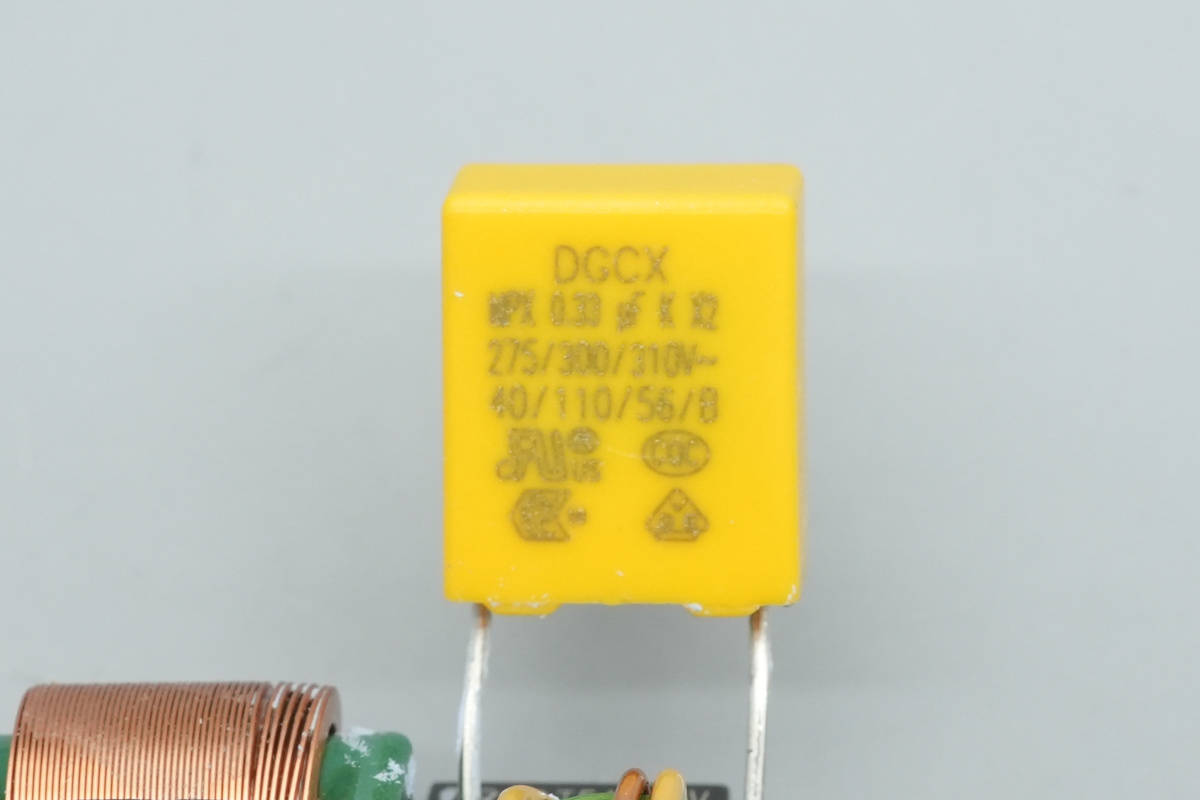

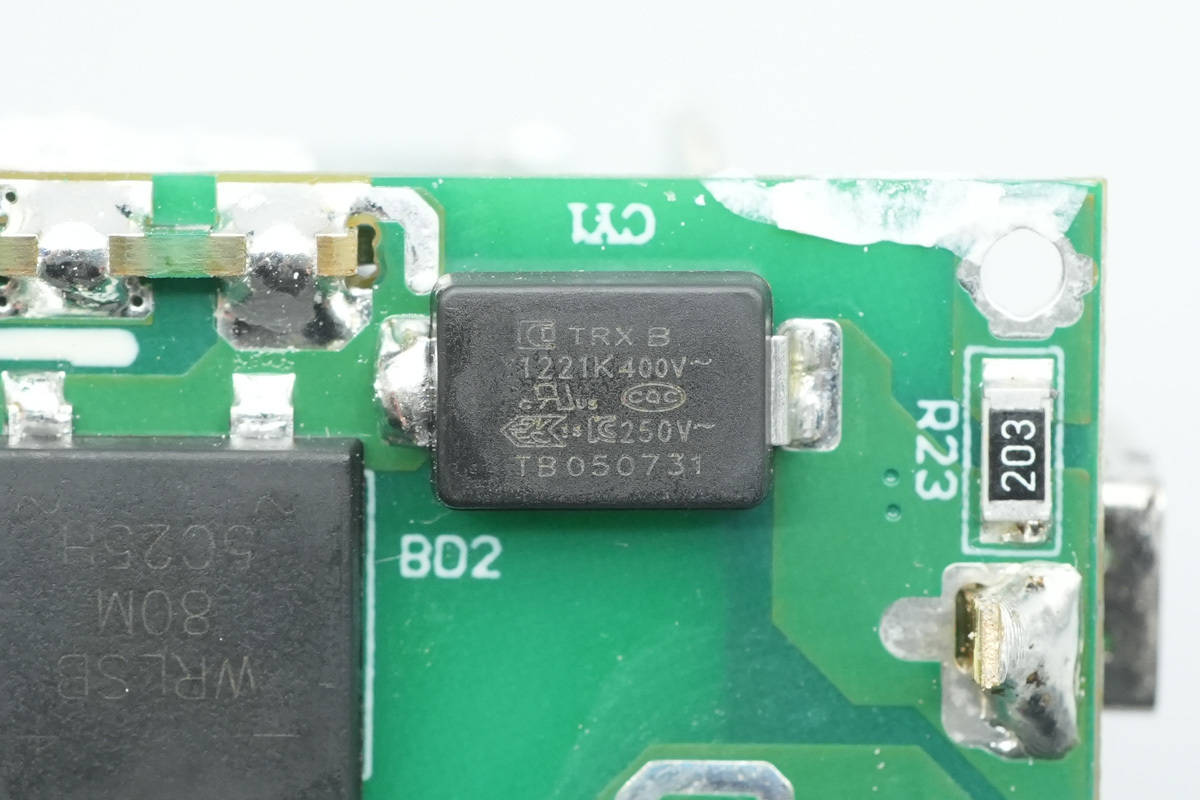

安规X2电容来自DGCX东莞成希电子，容量0.22μF。
另一颗安规X2电容也是来自DGCX东莞成希电子，容量0.33μF。

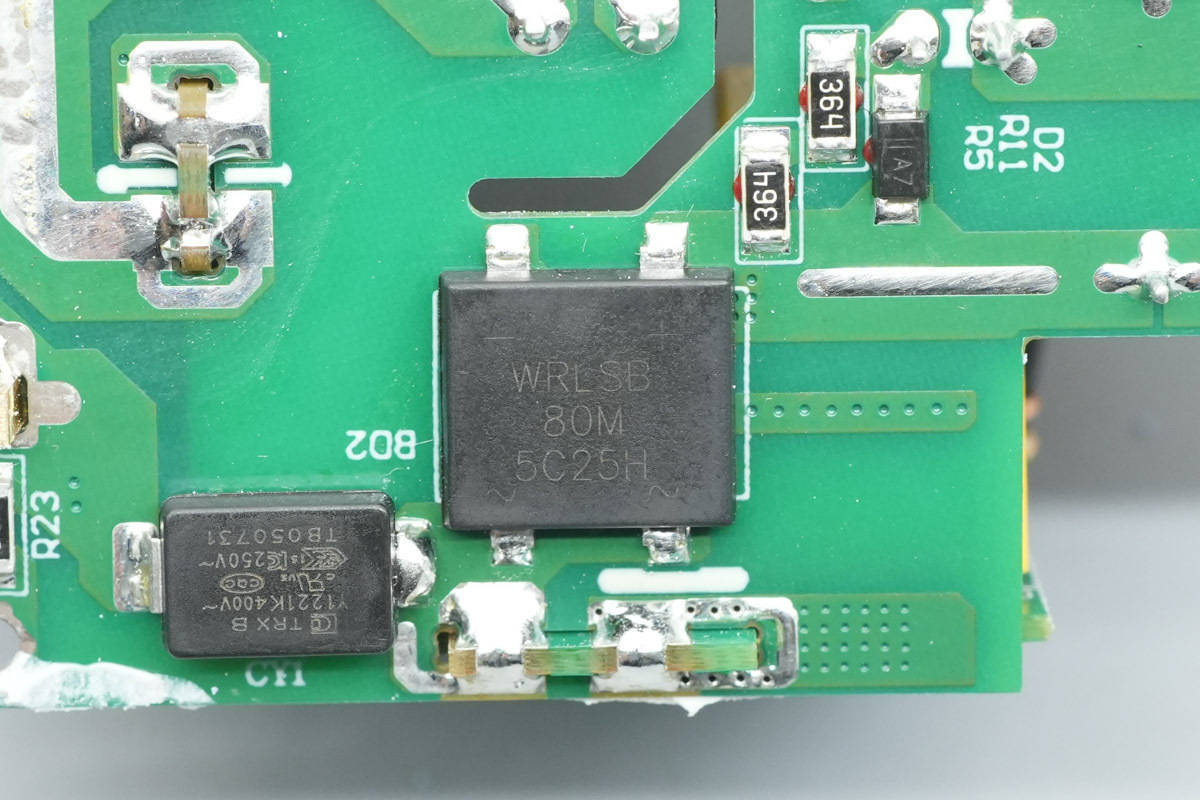

整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。
另一颗沃尔德WRLSB80M整流桥特写。

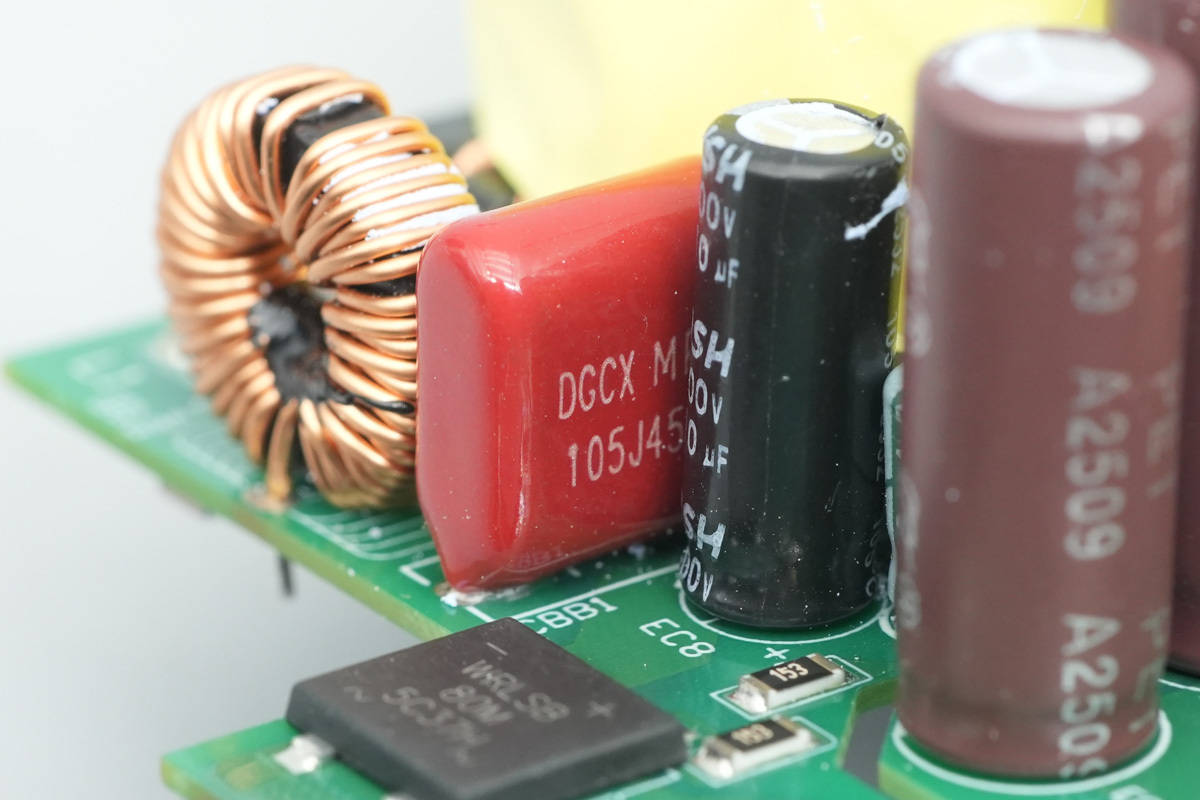

薄膜滤波电容来自成希电子，规格为1μF450V。

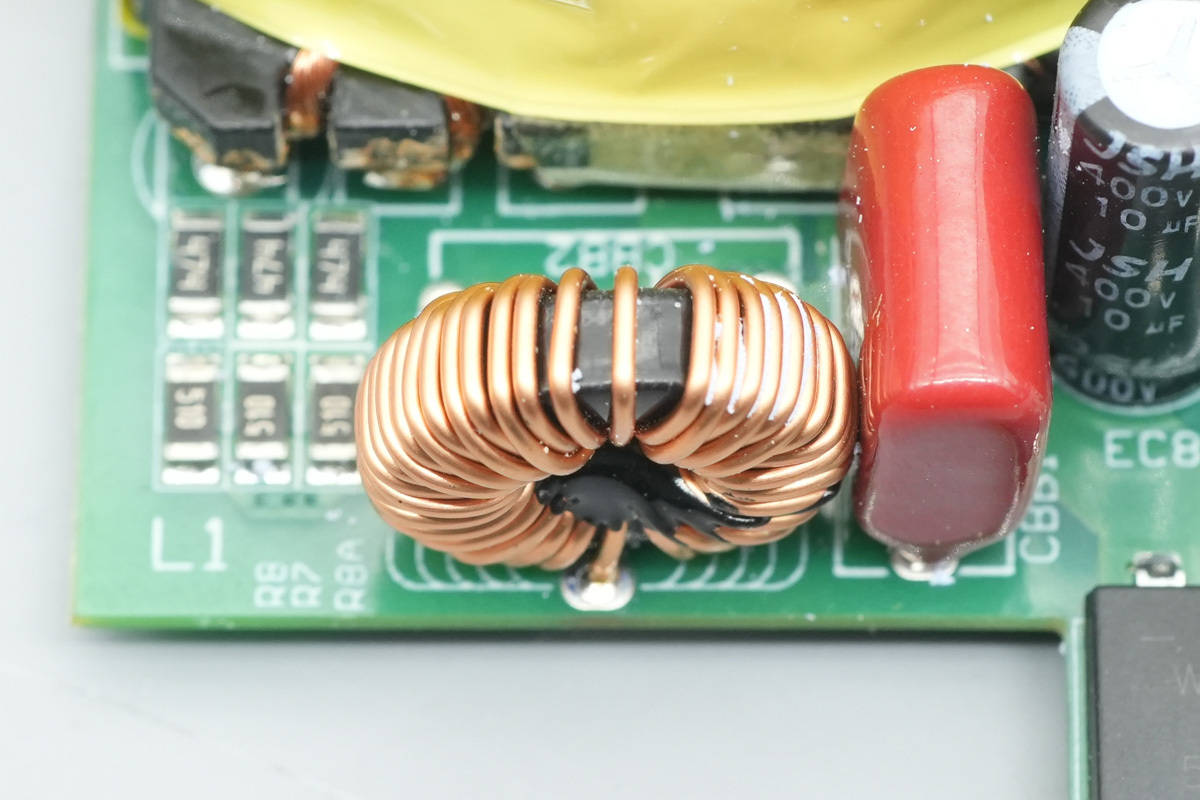

滤波电感特写。

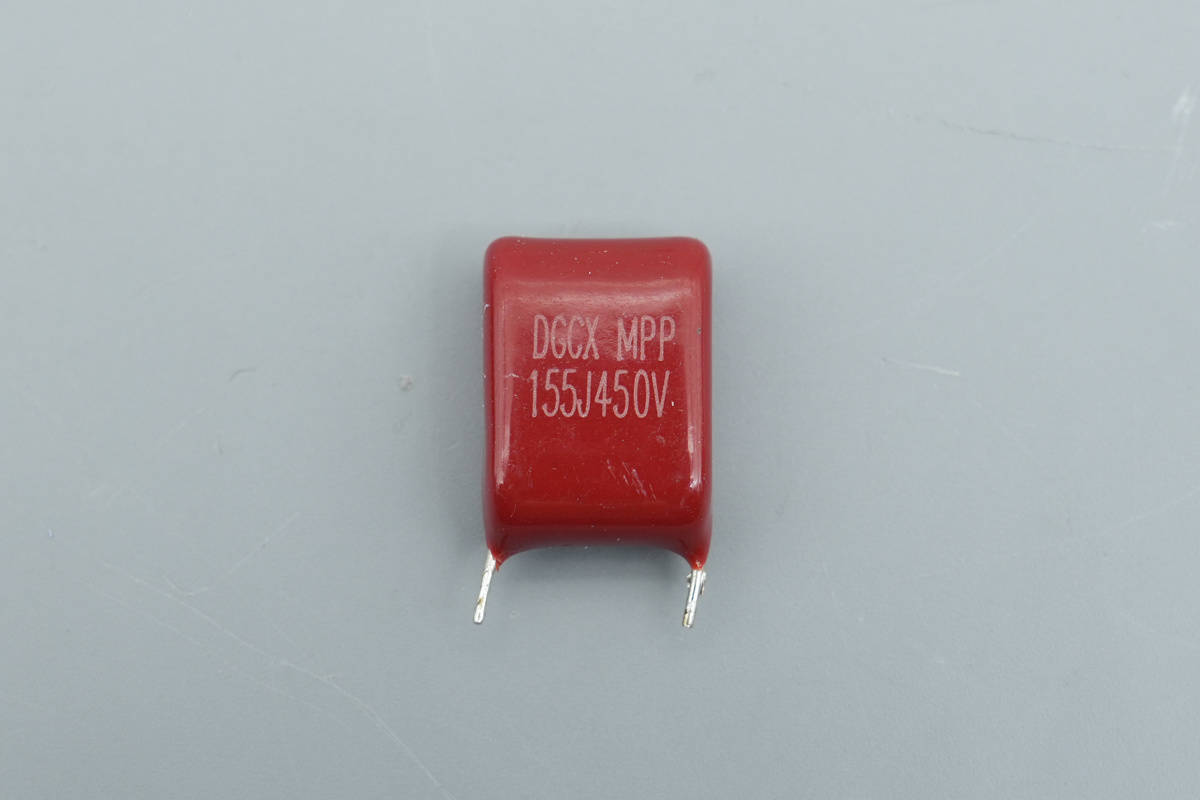

另一颗薄膜滤波电容也是来自成希电子，规格为1.5μF450V。

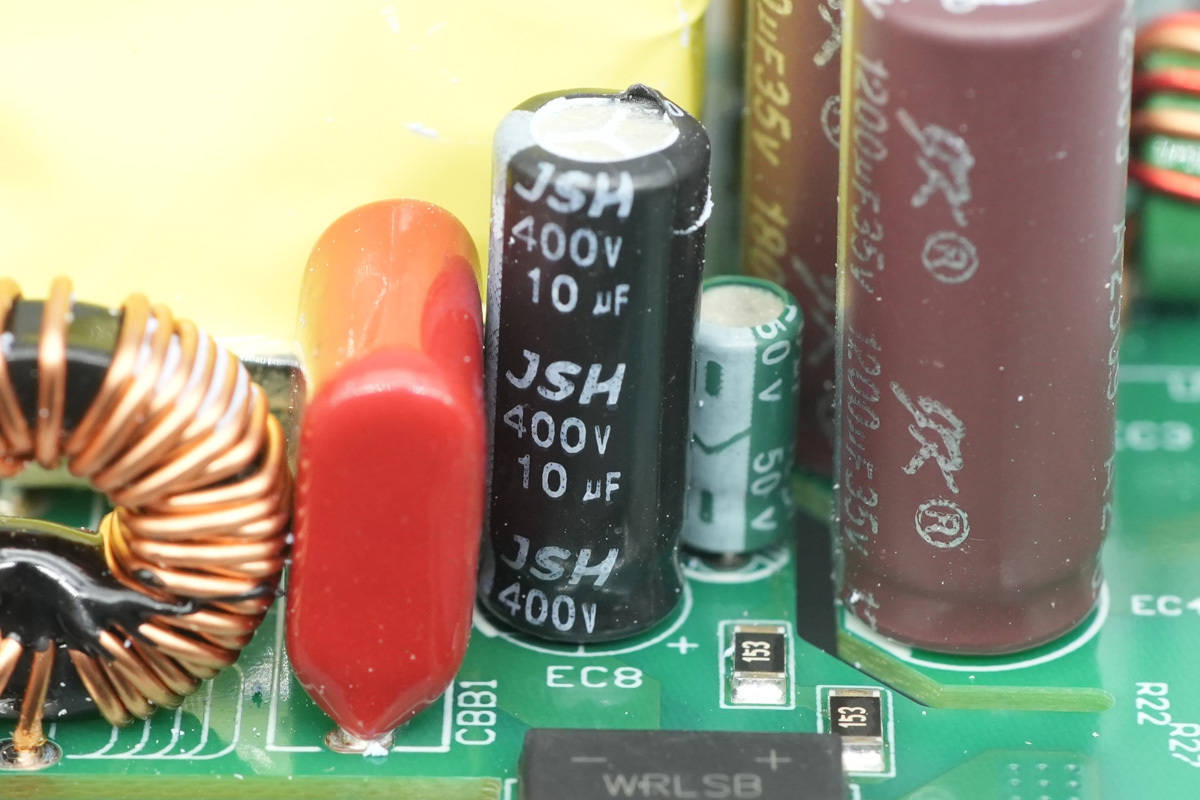

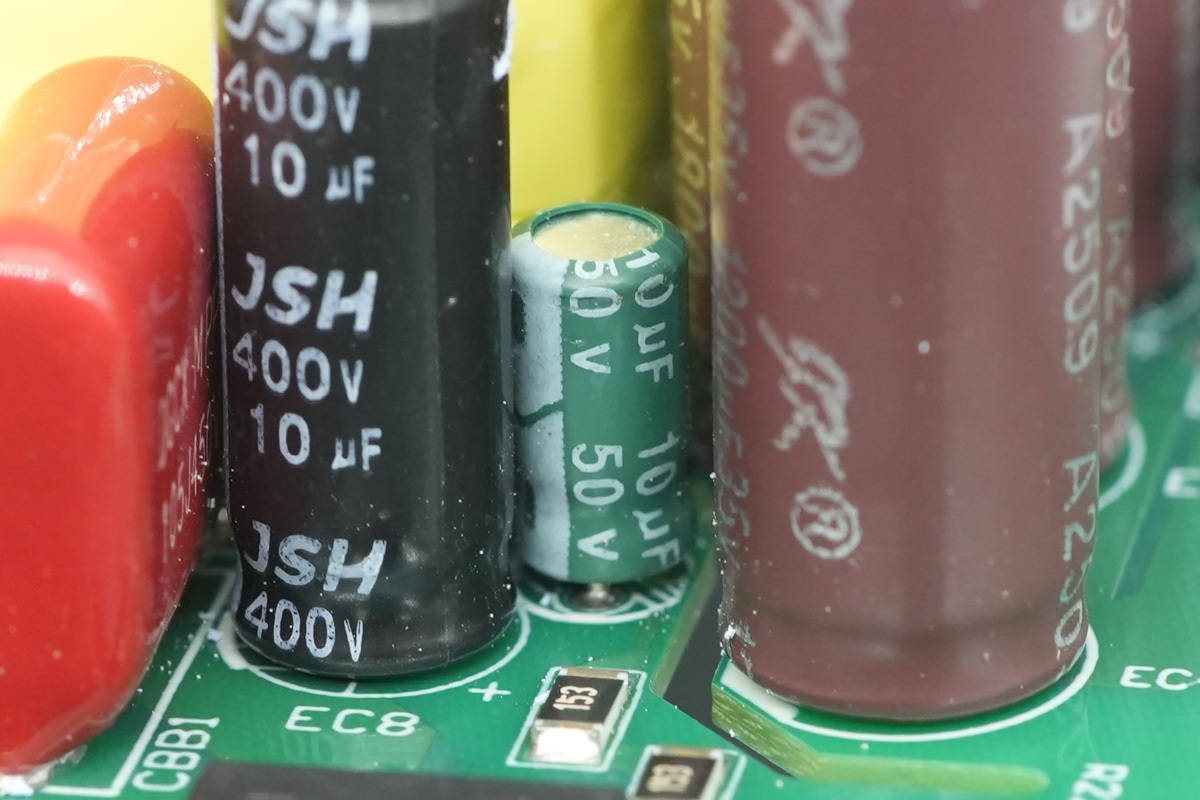

高压滤波电解电容来自万京源，规格为400V10μF。

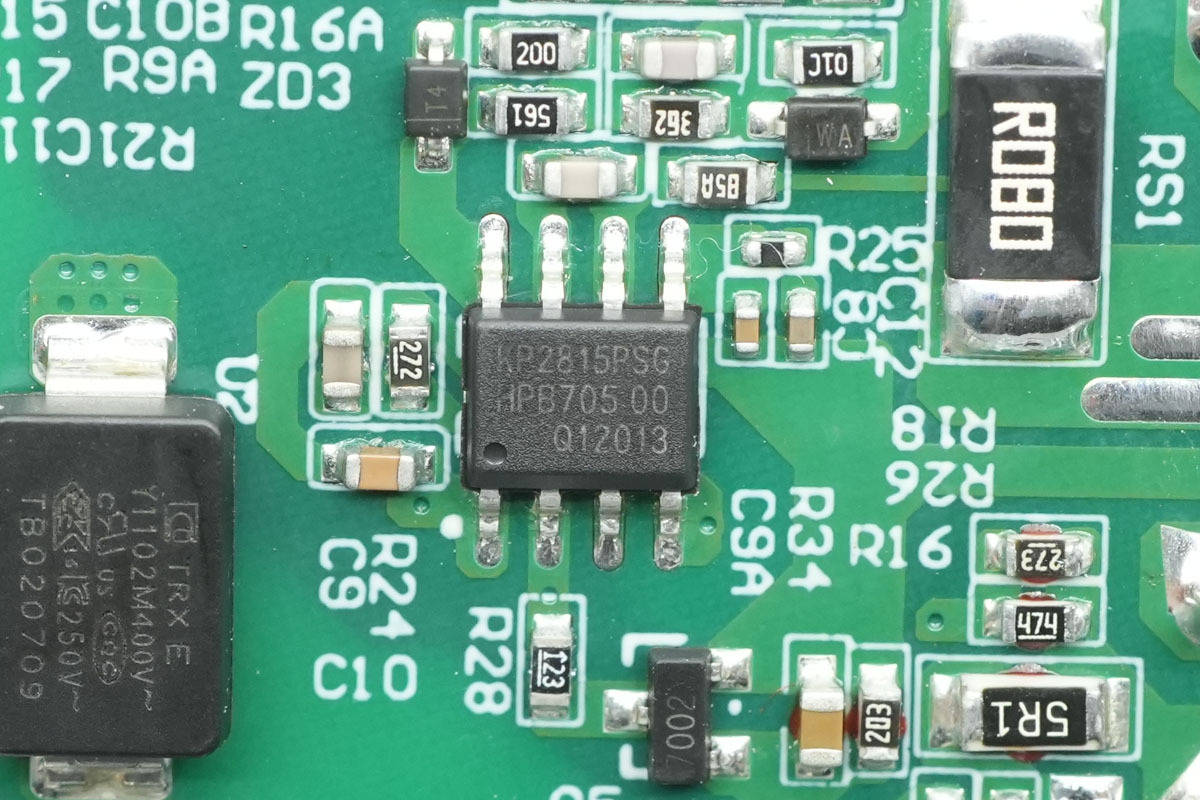

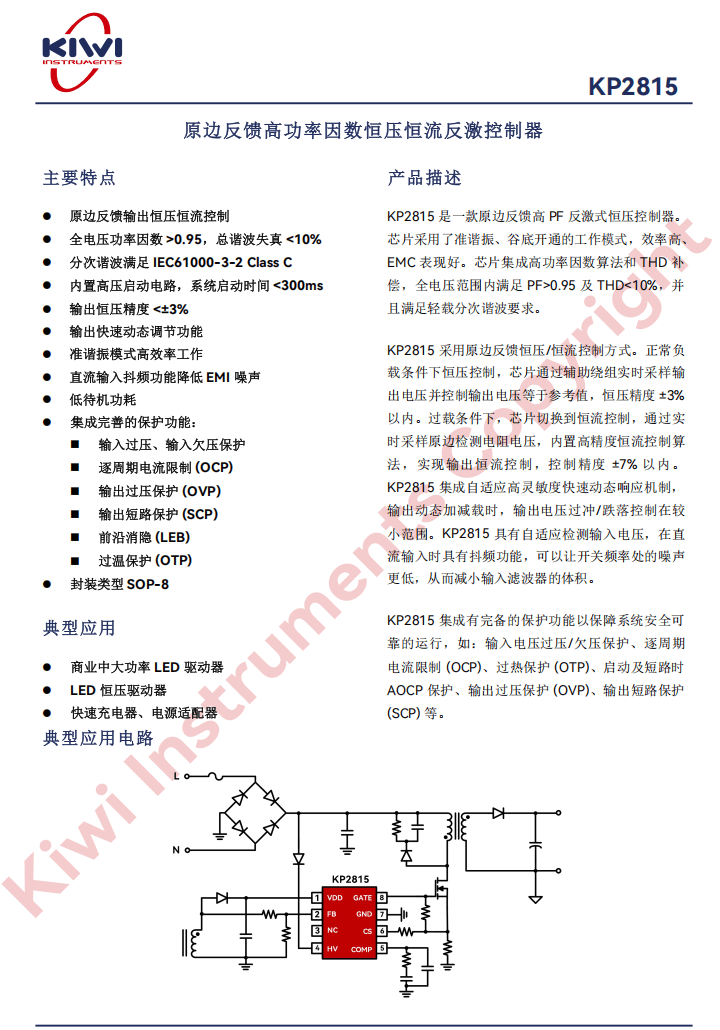

初级主控『芯片』来自必易微，型号为KP2815，这是一款原边反馈高PF反激式恒压控制器。『芯片』采用了准谐振、谷底开通的工作模式，效率高，EMC表现好。『芯片』集成高功率因数算法和THD补偿，全电压范围内满足PF>0.95及THD<10%，并且满足轻载分次谐波要求。
KP2815采用原边反馈恒压/恒流控制方式。正常负载条件下恒压控制，『芯片』通过辅助绕组实时采样输出电压并控制输出电压等于参考值，恒压精度±3%以内。过载条件下，『芯片』切换到恒流控制，通过实时采样原边检测电阻电压，内置高精度恒流控制算法，实现输出恒流控制，控制精度±7%以内。
KP2815集成自适应高灵敏度快速动态响应机制，输出动态加减载时，输出电压过冲/跌落控制在较小范围。KP2815具有自适应检测输入电压，在直流输入时具有抖频功能，可以让开关频率处的噪声更低，从而减小输入滤波器的体积。
KP2815集成有完备的保护功能以保障系统安全可靠的运行，如：输入电压过压/欠压保护、逐周期电流限制 (OCP)、过热保护 (OTP)、启动及短路时AOCP保护、输出过压保护 (OVP)、输出短路保护 (SCP) 等。
初级开关管采用采用英诺赛科INN650D080B，这是一颗耐压650V，瞬态耐压800V的增强型氮化镓开关管，导阻为80mΩ。支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。

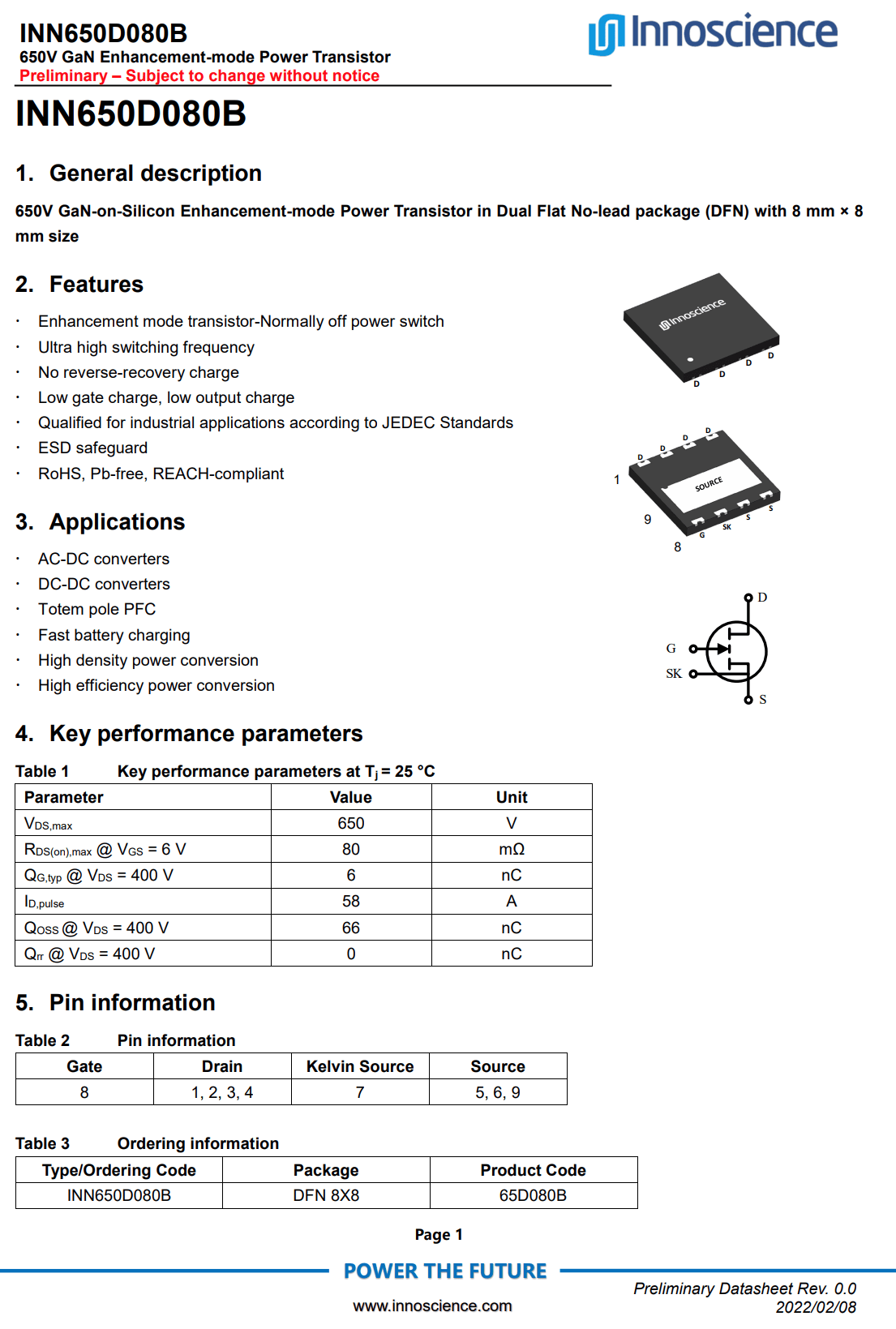

英诺赛科INN650D080B资料信息。
充电头网通过拆解了解到，英诺赛科氮化镓『芯片』目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破15亿颗。
主控『芯片』供电电容规格为50V10μF。

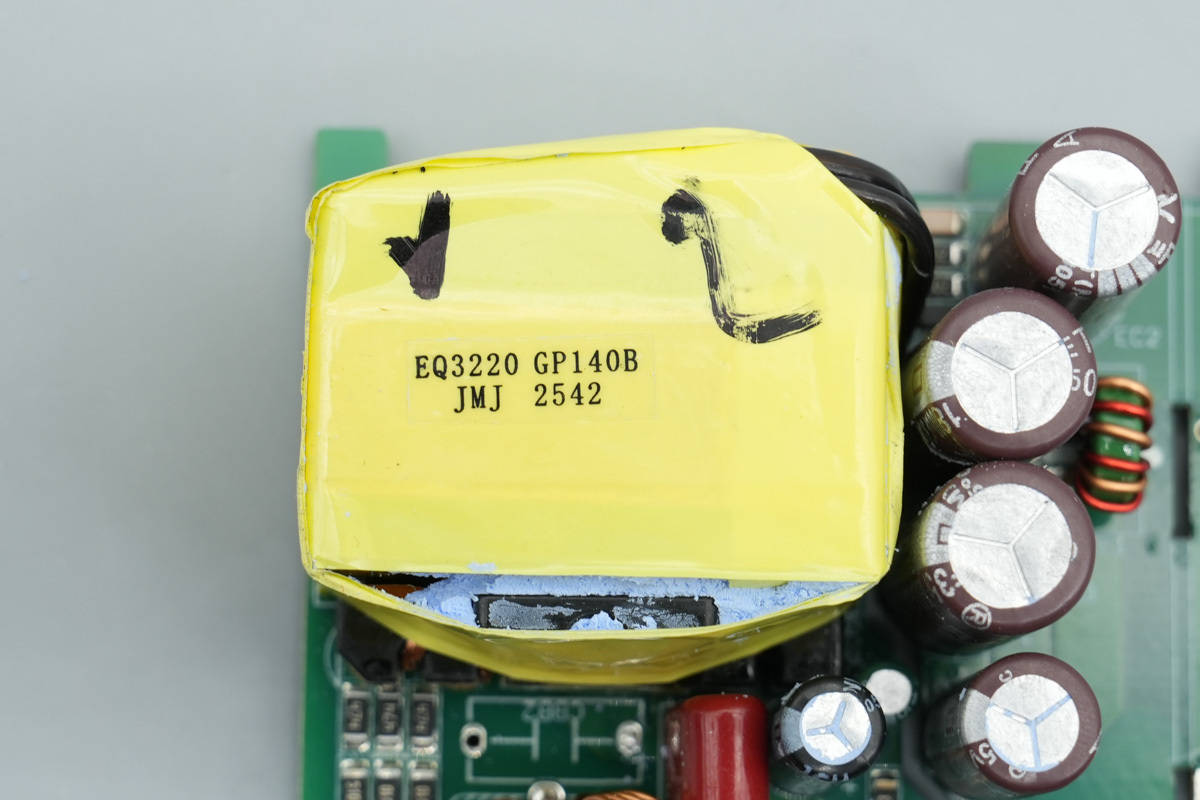

变压器特写。
OR 1008光耦特写，用于输出电压反馈。

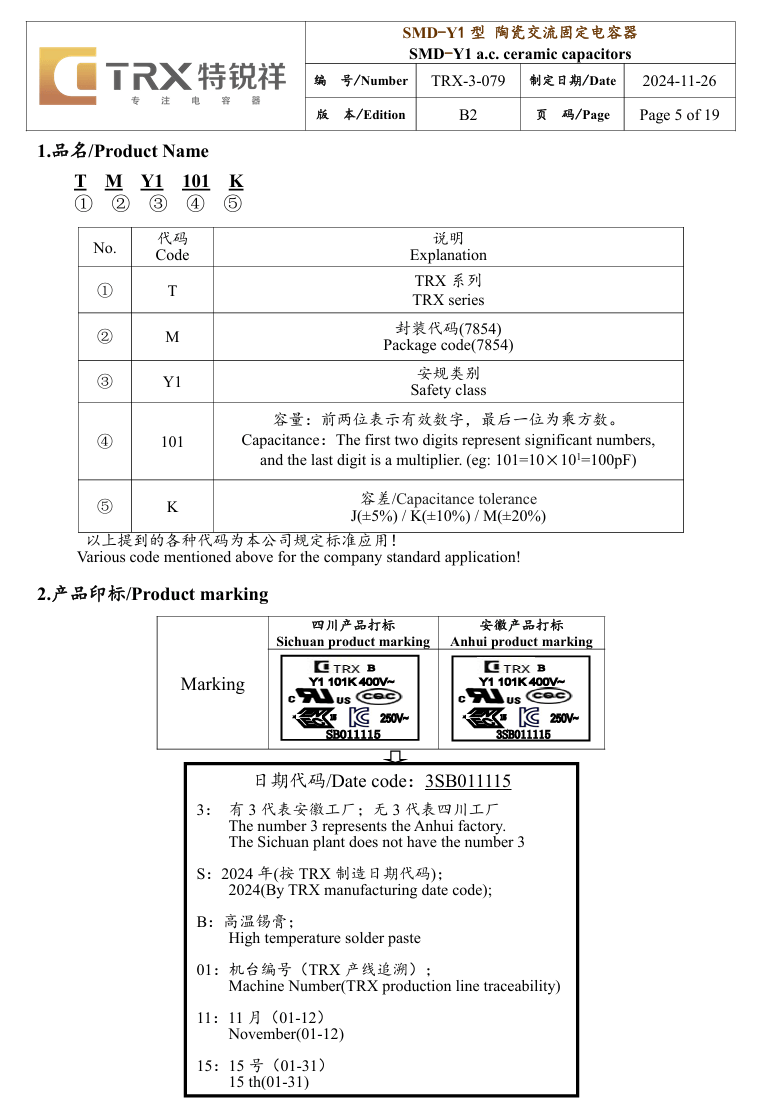

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1221K。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓充电器、OPPO 65W超级闪充氮化镓充电器、联想90W闪充双口氮化镓充电器、努比亚65W氘锋氮化镓充电器等数十款大功率充电器使用外，也可应用『于海』陆通20W充电器、第一卫20W快充小冰粒充电器、贝尔金20W氮化镓充电器等品牌20W迷你快充上，性能获得客户一致认可。
另一颗特锐祥贴片Y电容料号为TMY1102M。

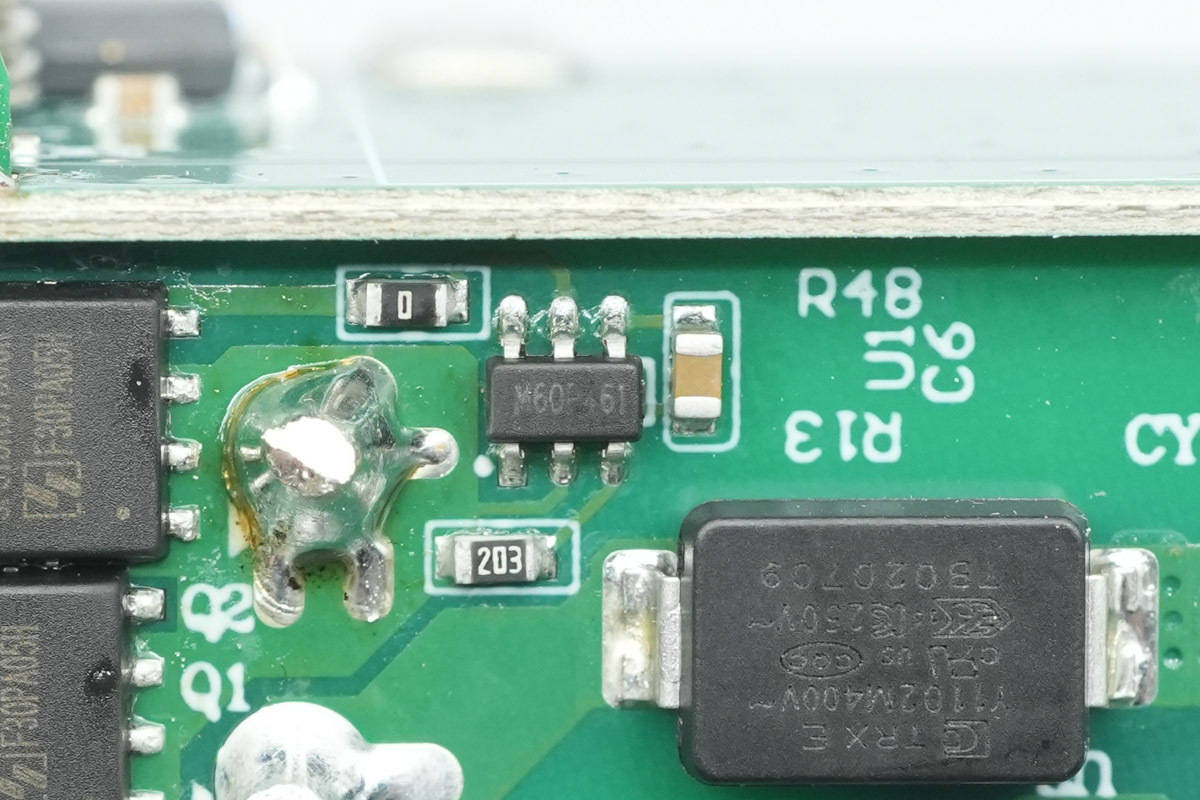

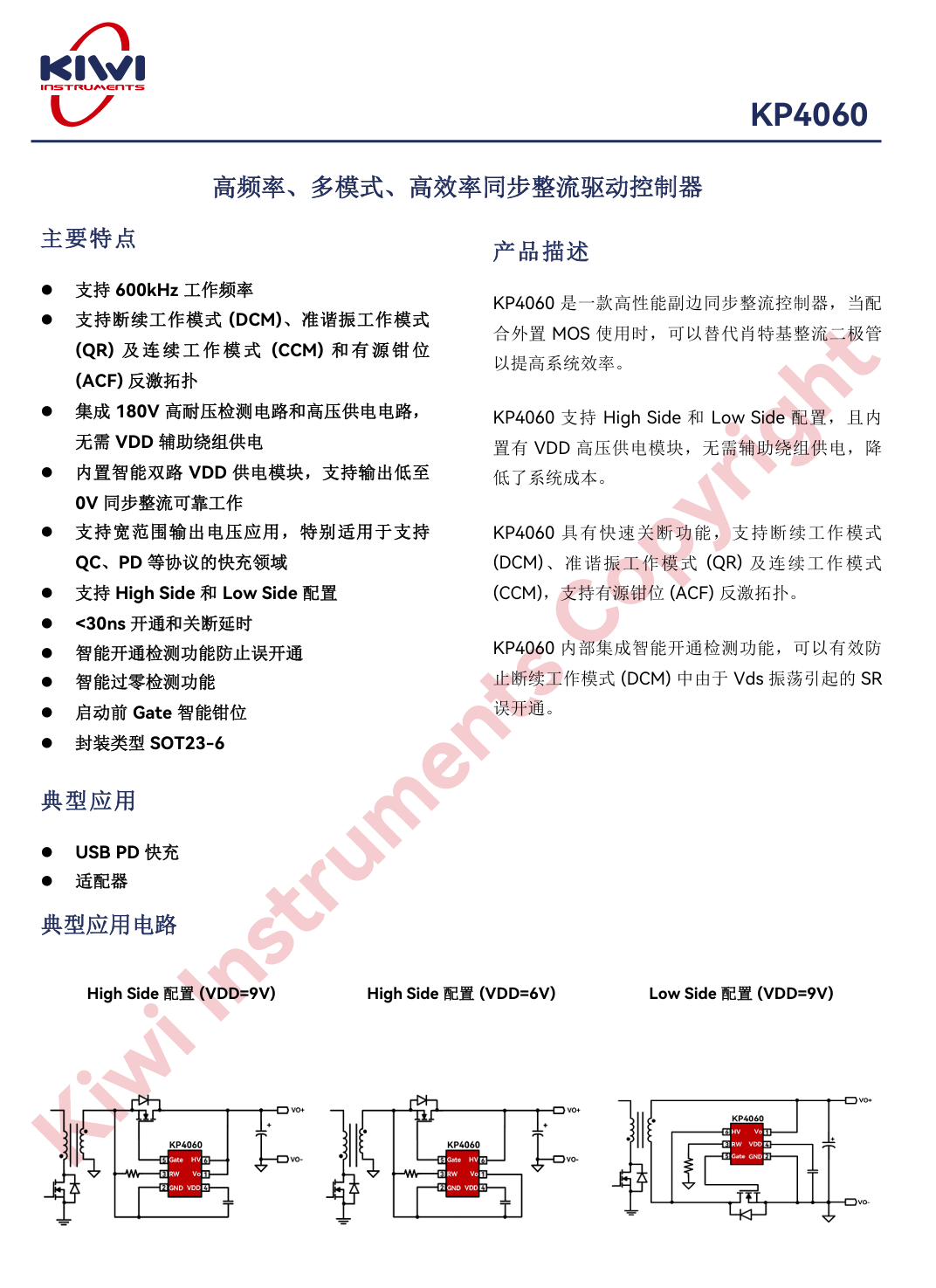

丝印M60同步整流控制器来自必易微，型号KP4060，支持DCM、CCM、QR工作模式和有源钳位Flyback拓扑，支持600kHz工作频率，集成高压检测电路和高压供电电路，集成智能双路LDO，无需辅助绕组供电，支持输出短路SR工作。采用了节省空间的SOT23-6封装。
KP4060支持宽范围输出电压应用，特别适用于支持QC、PD等协议的快充领域。并且支持高侧或低侧配置。<30ns开通和关断延时，Gate驱动钳位技术，防止寄生耦合导致的误开通，具有专利的智能电流过零关断和智能开通检测技术防止误开通，确保安全使用。
充电头网拆解了解到，必易微KP4060此前还被海备思SWITCH带HDMI口65W 1A1C氮化镓充电器、redow热豆45W 2A2C充电塔、马拉松65W 2C1A氮化镓充电器、傲基65W 2C1A超级硅充电器等产品采用，产品性能质量获得市场认可。

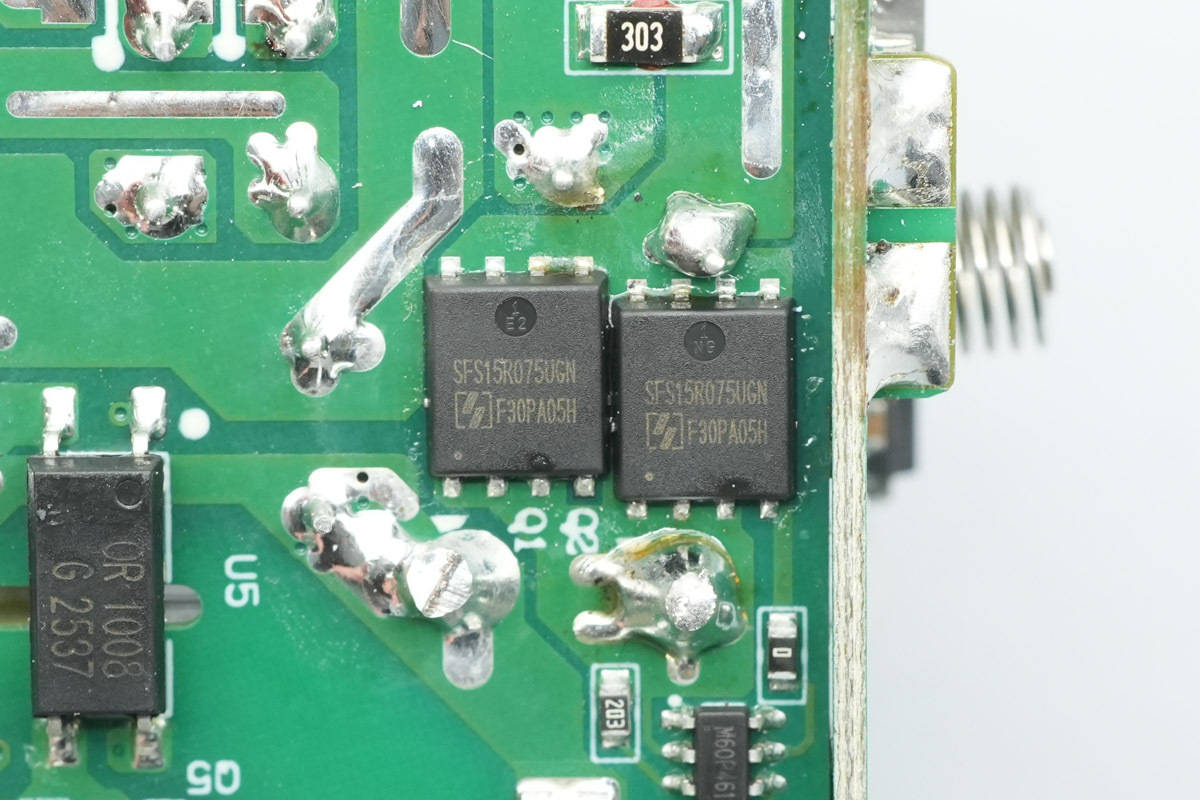

同步整流管来自Oriental东微，型号SFS15R075UGNF，NMOS管，耐压150V，导阻8mΩ，采用PDFN5*6封装。

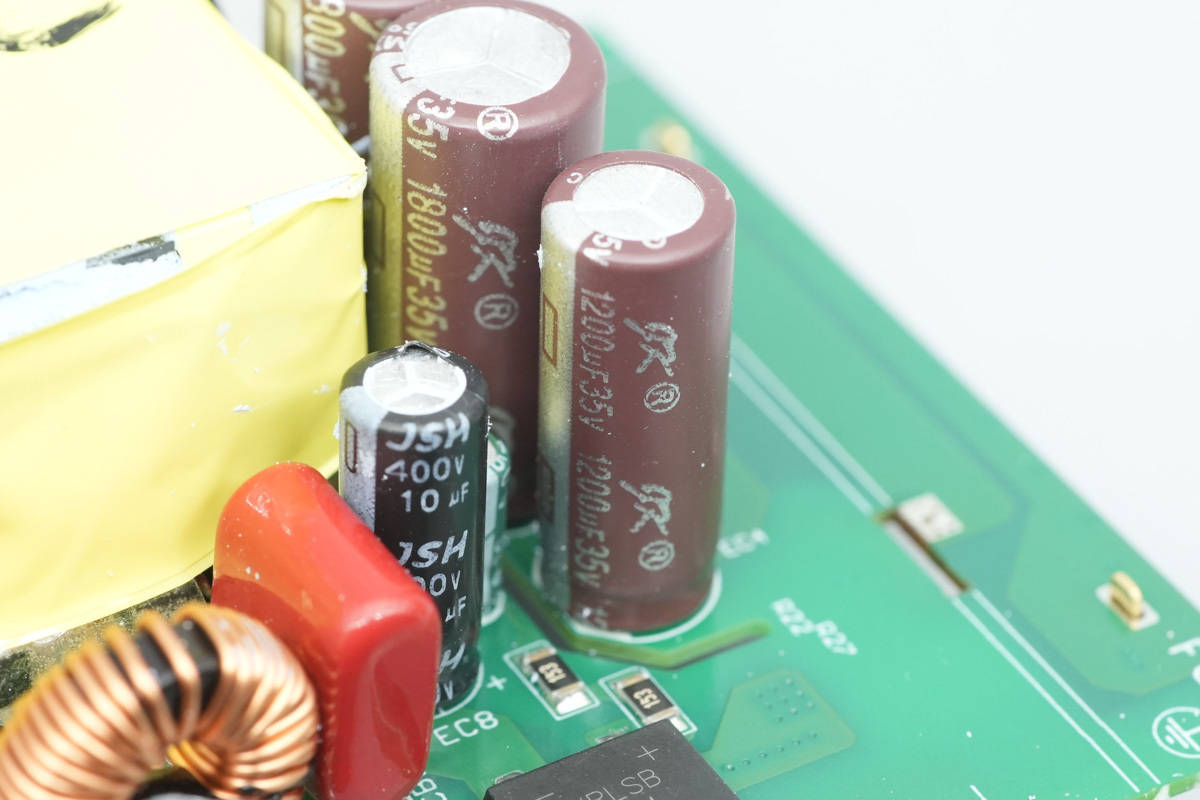

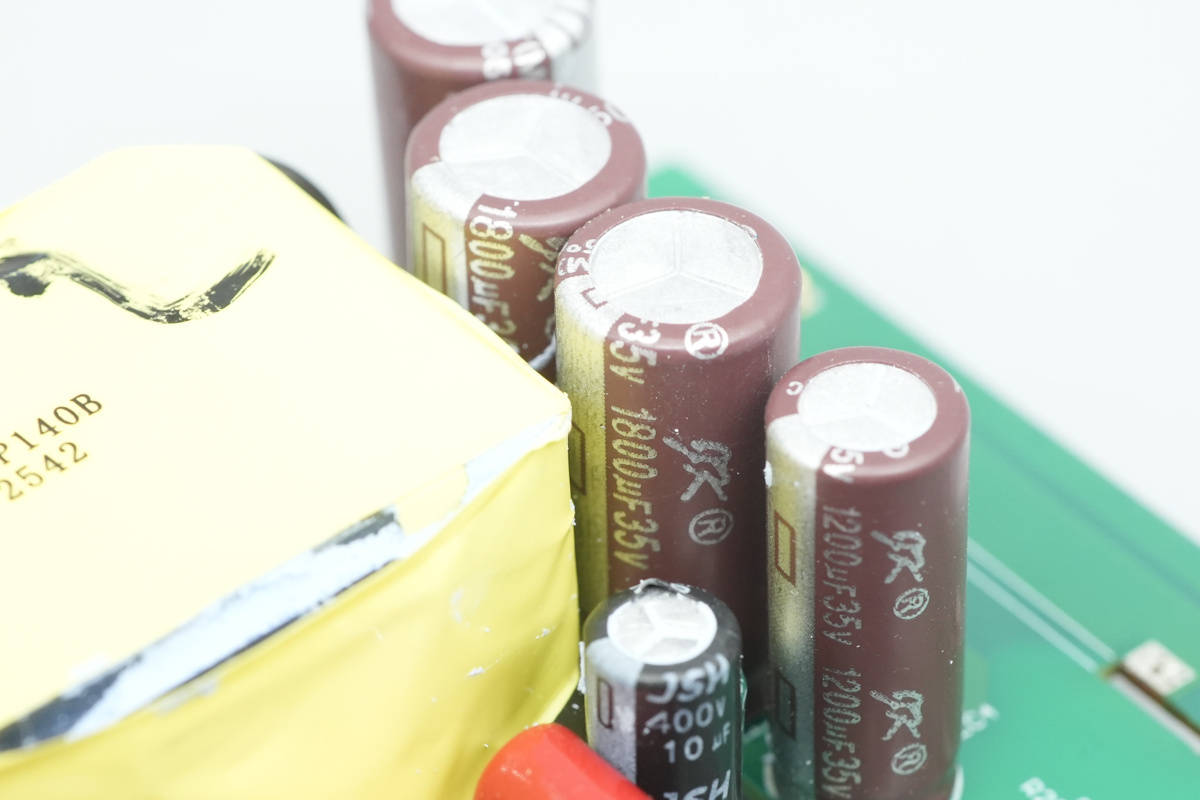

四颗输出滤波电容全部来自军康，一颗规格为35V1200μF。
两颗规格为35V1800μF。
第四颗规格也是35V1800μF。

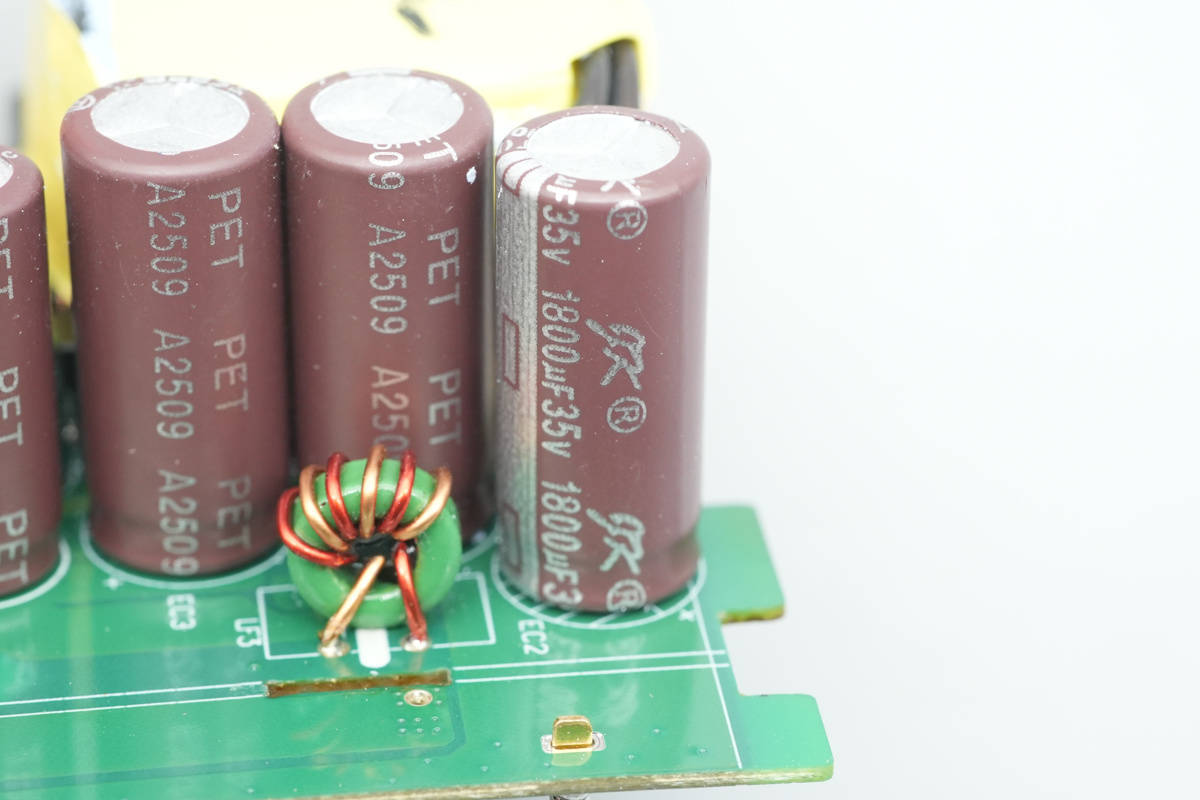

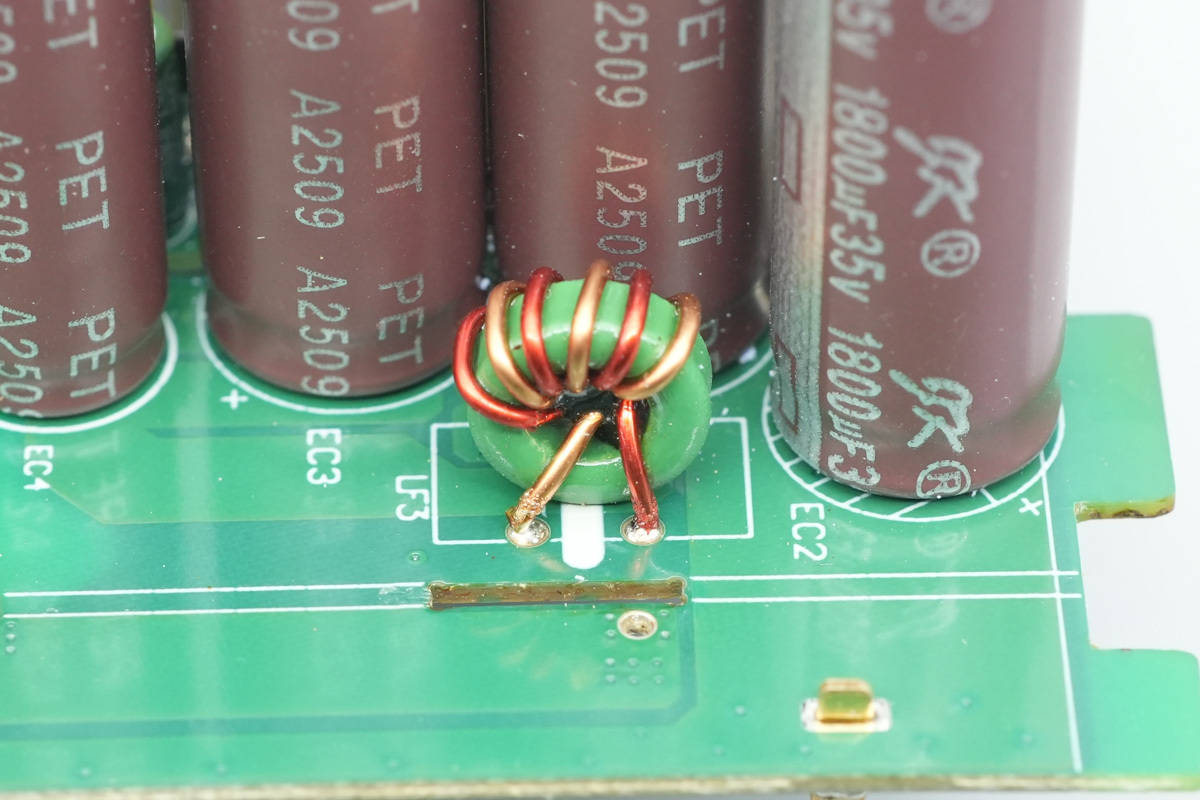

滤波电感特写。

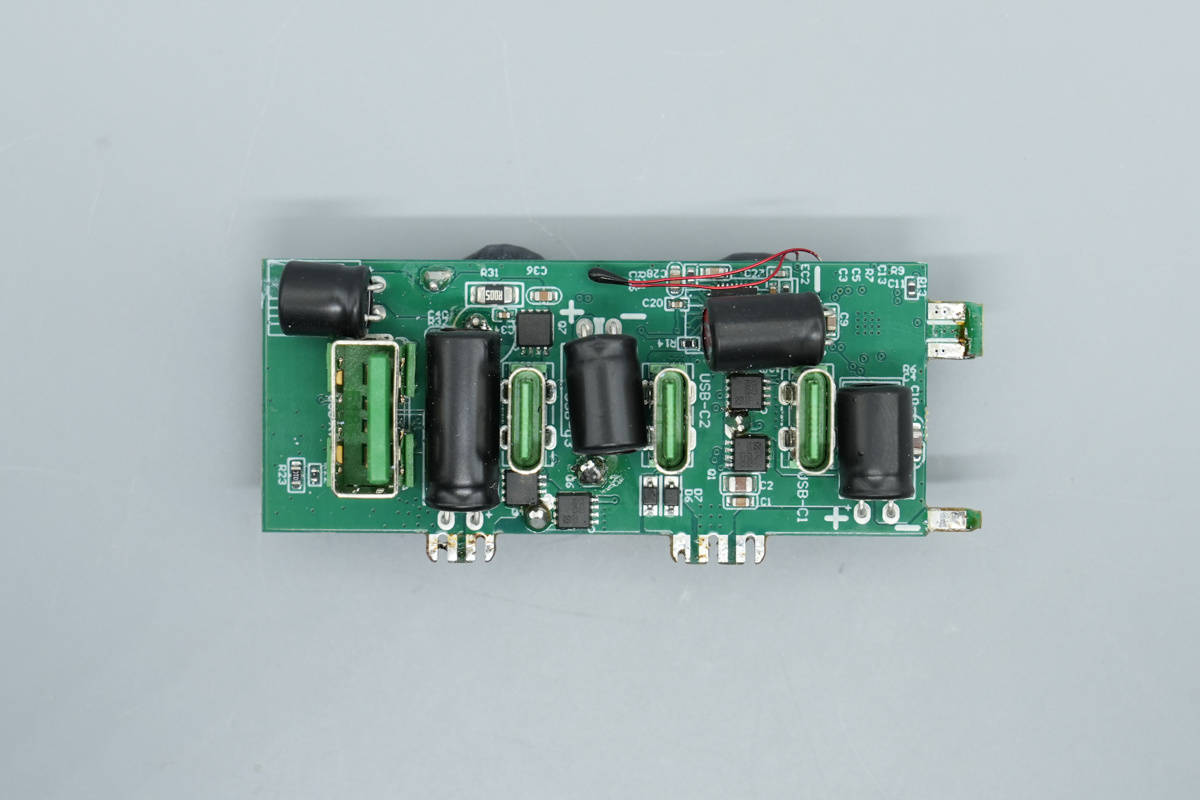

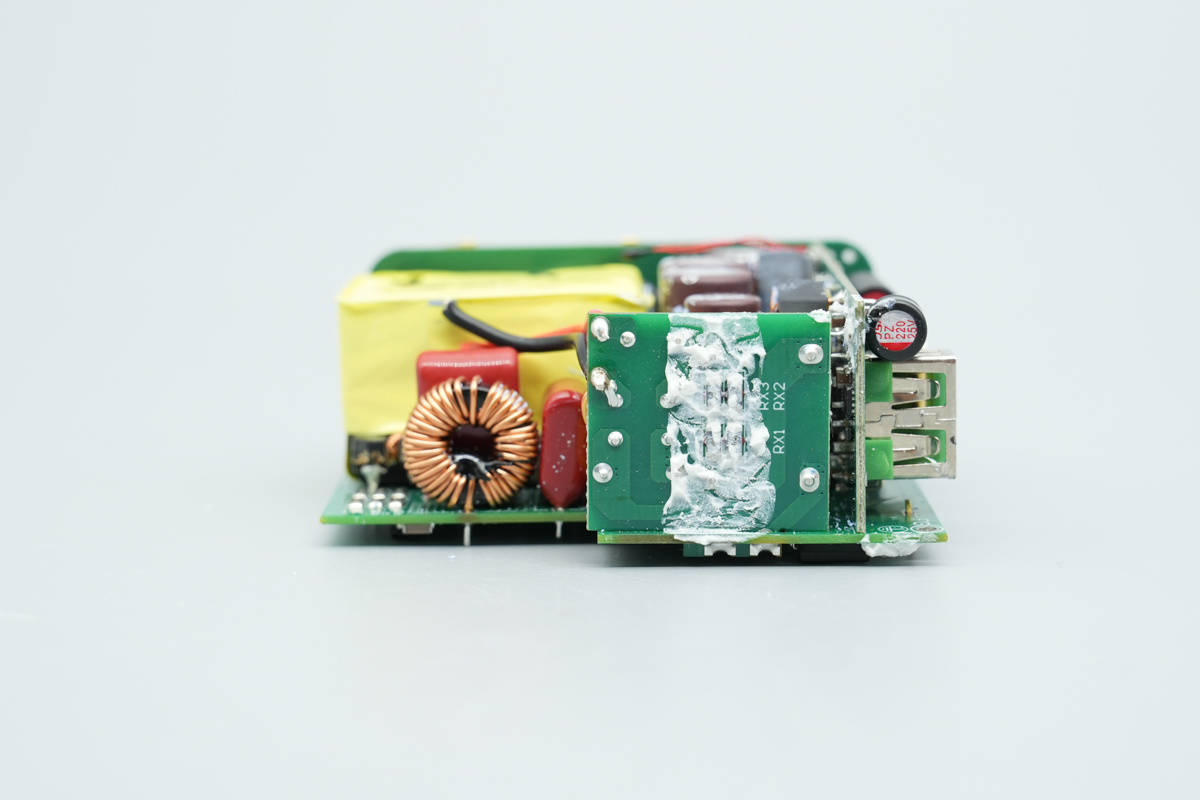

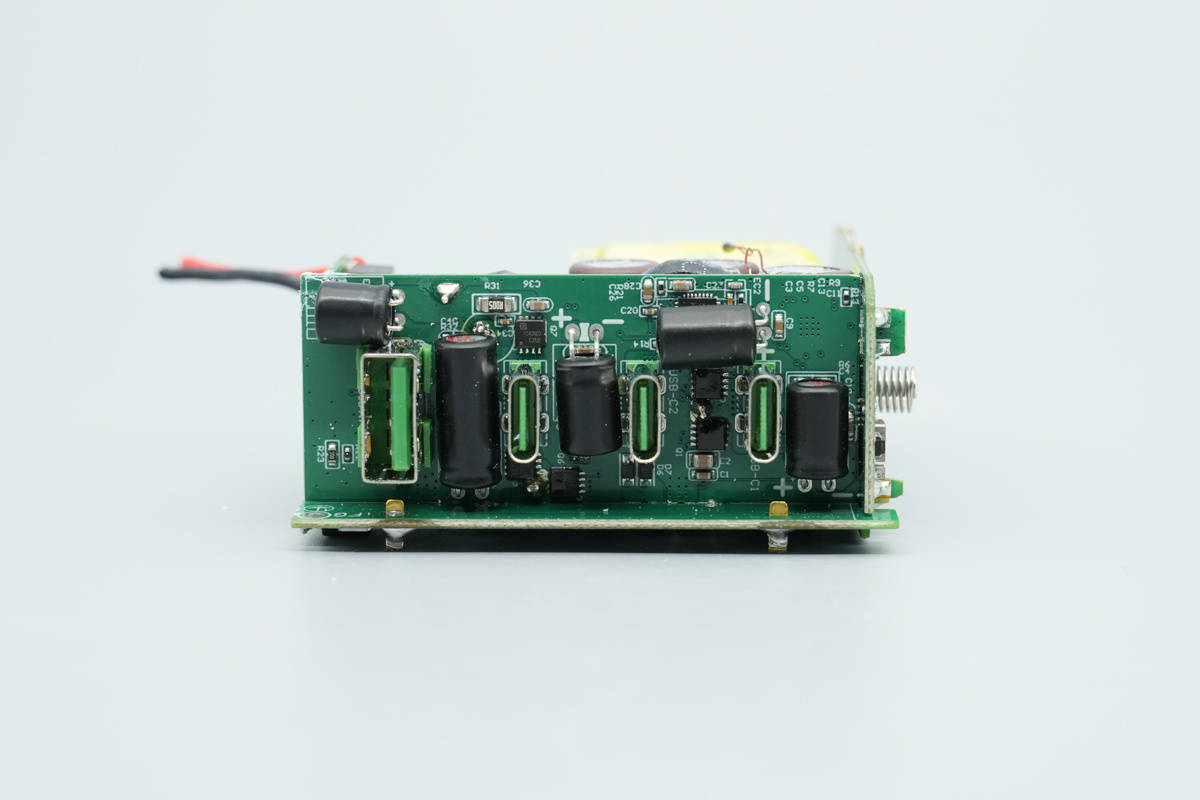

输出端焊接有USB接口小板。
将小板拆下，板子正面设有降压协议『芯片』、同步降压开关管、VBUS开关管以及滤波固态电容，电容均做了绝缘处理。

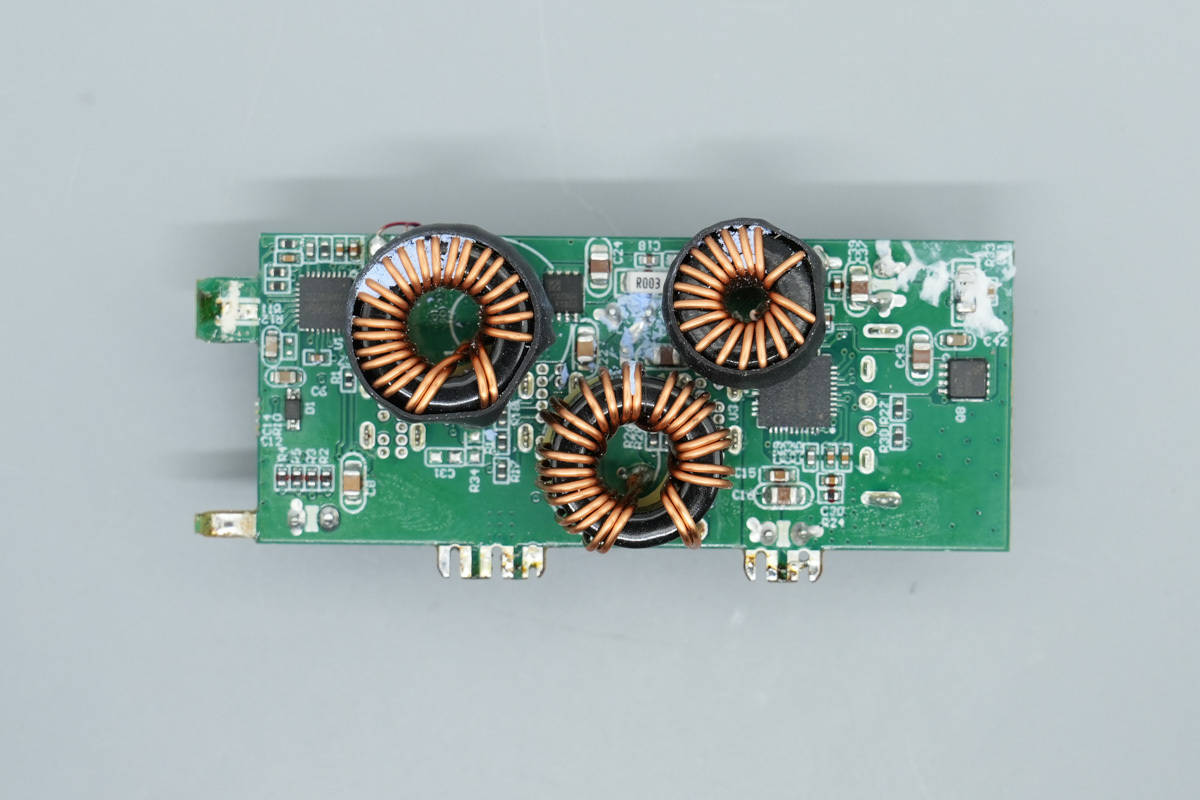

背面设有降压协议『芯片』、降压电感、VBUS开关管等器件。
热敏电阻特写。
USB-C1接口使用智融SW3566H降压协议『芯片』，是一款高集成度的多快充协议双口充电SOC『芯片』，支持USB-C和USB-A接口充电，并支持双口独立限流。『芯片』内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。
SW3566H集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。『芯片』内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，『芯片』温度等9个通道的数据采样，支持外接MCU进行参数显示。
SW3566H支持36V输入电压，最高输出电流7A，『芯片』内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，『芯片』过热保护和外接NTC热敏电阻保护，以及限功率保护。『芯片』采用QFN4*4-32封装。

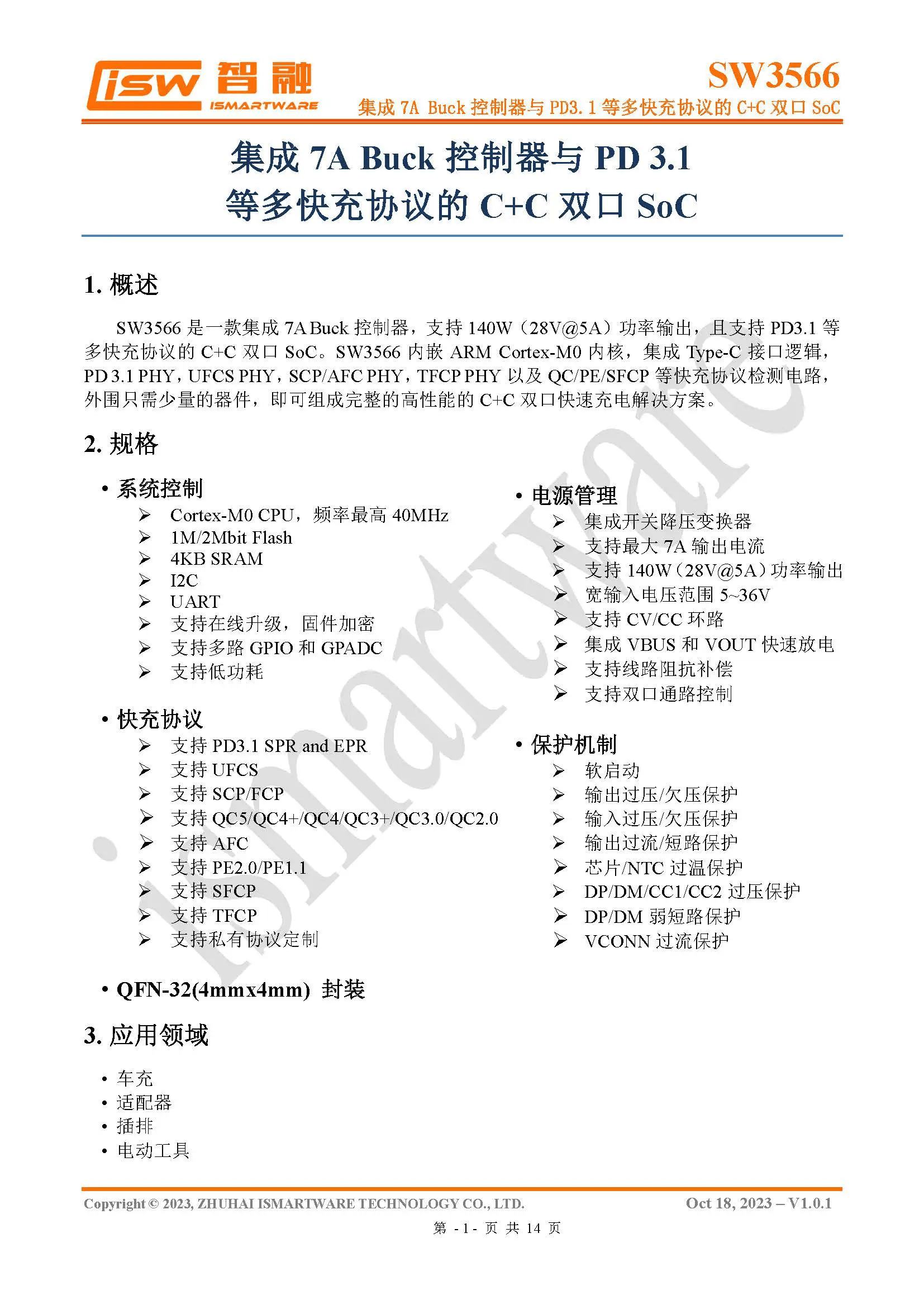

智融科技 SW3566 资料信息。
充电头网拆解了解到，智融SW3566H此前还被安克65W 2C1A氮化镓充电器、公牛240W 3C1A氮化镓桌面充电器、绿联300W 4C1A五口PD氮化镓快充充电器、TOMAX拓玛140W 3C1A氮化镓充电器、古石188W多口桌面充电器、拆解报告：TOMAX拓玛140W 3C1A氮化镓充电器等产品采用，『芯片』性能质量获客户一致认可。

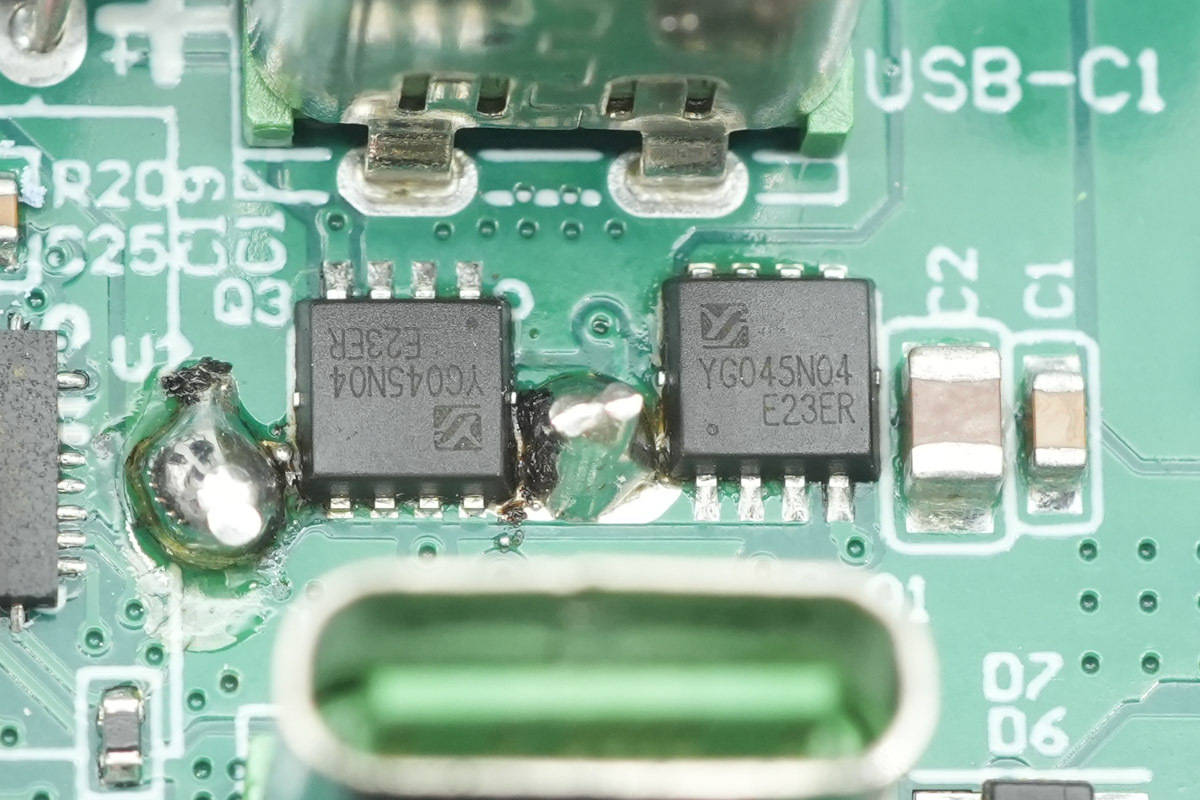

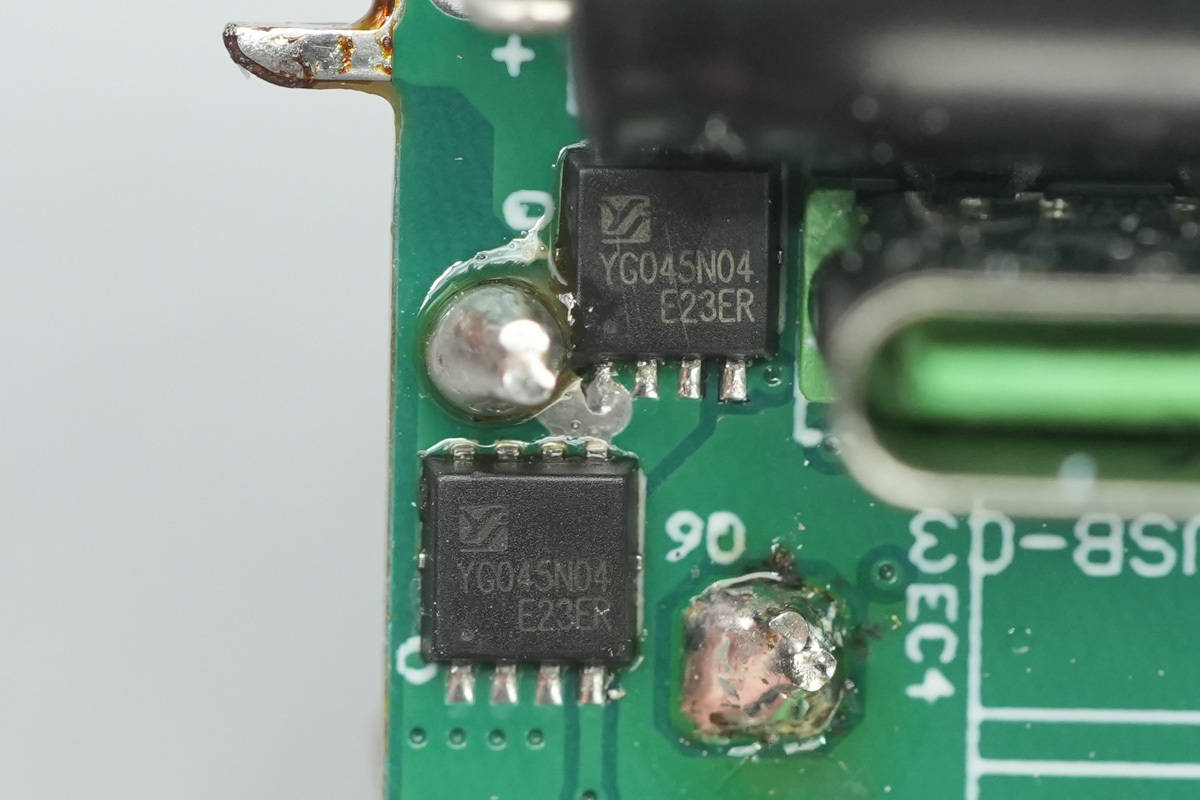

搭配的两颗同步降压开关管来自YouCrystal优晶微，型号YG045N04ADE，耐压40V，导阻4.5mΩ，采用PDFN3*3封装。
搭配的降压电感外套🧥热缩管绝缘保护。

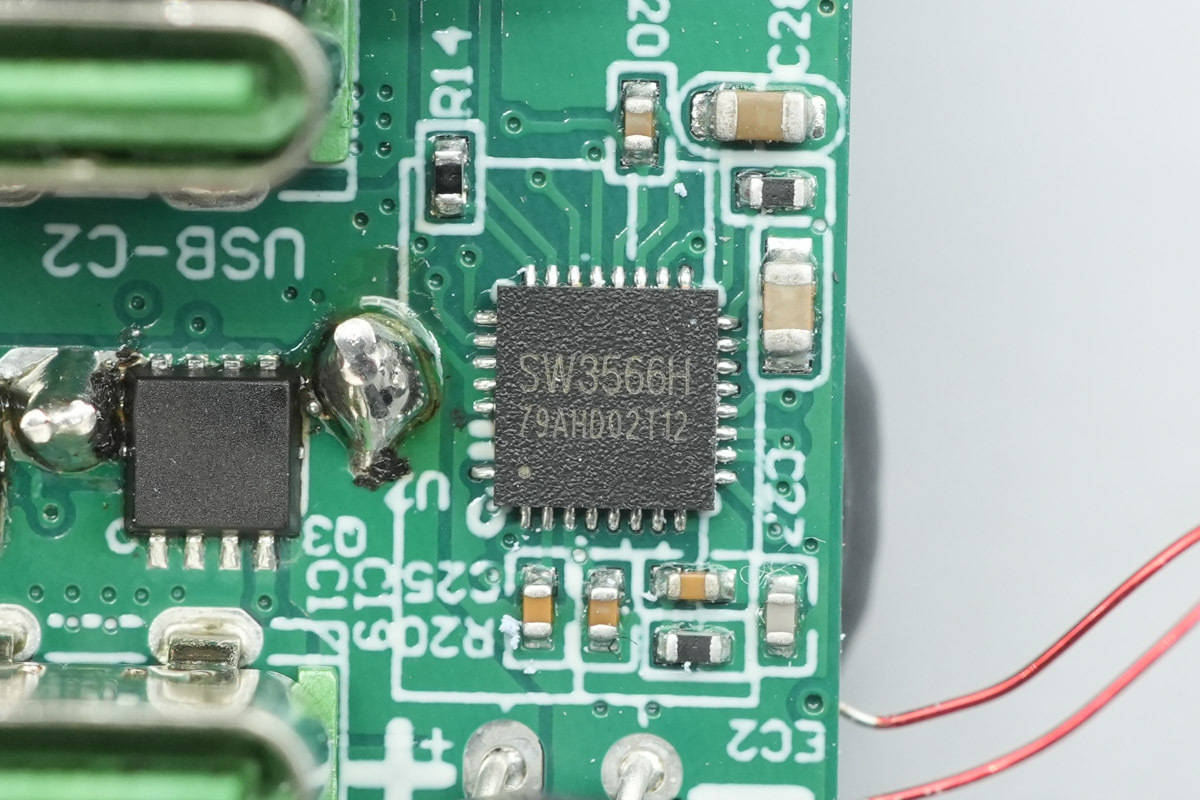

USB-C2接口降压协议『芯片』也是使用智融SW3566H。
搭配的两颗同步降压开关管也是优晶微YG045N04ADE。

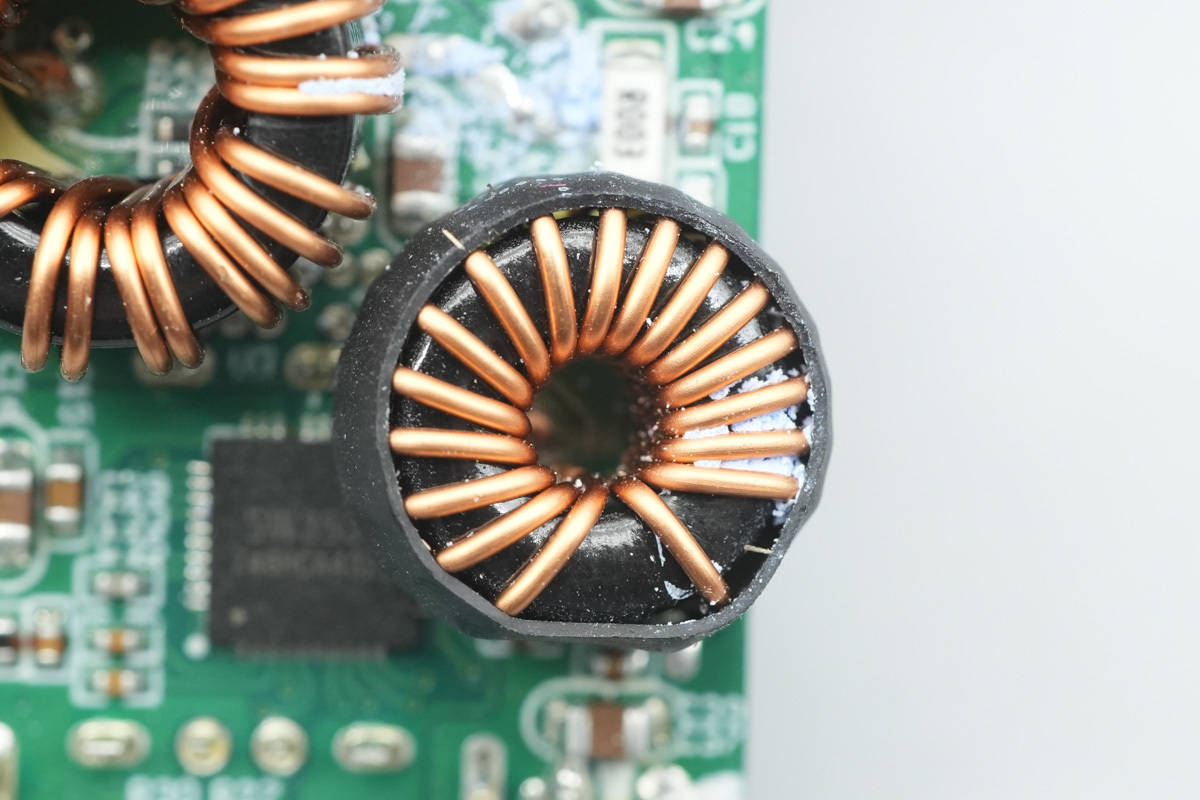

搭配的降压电感特写。

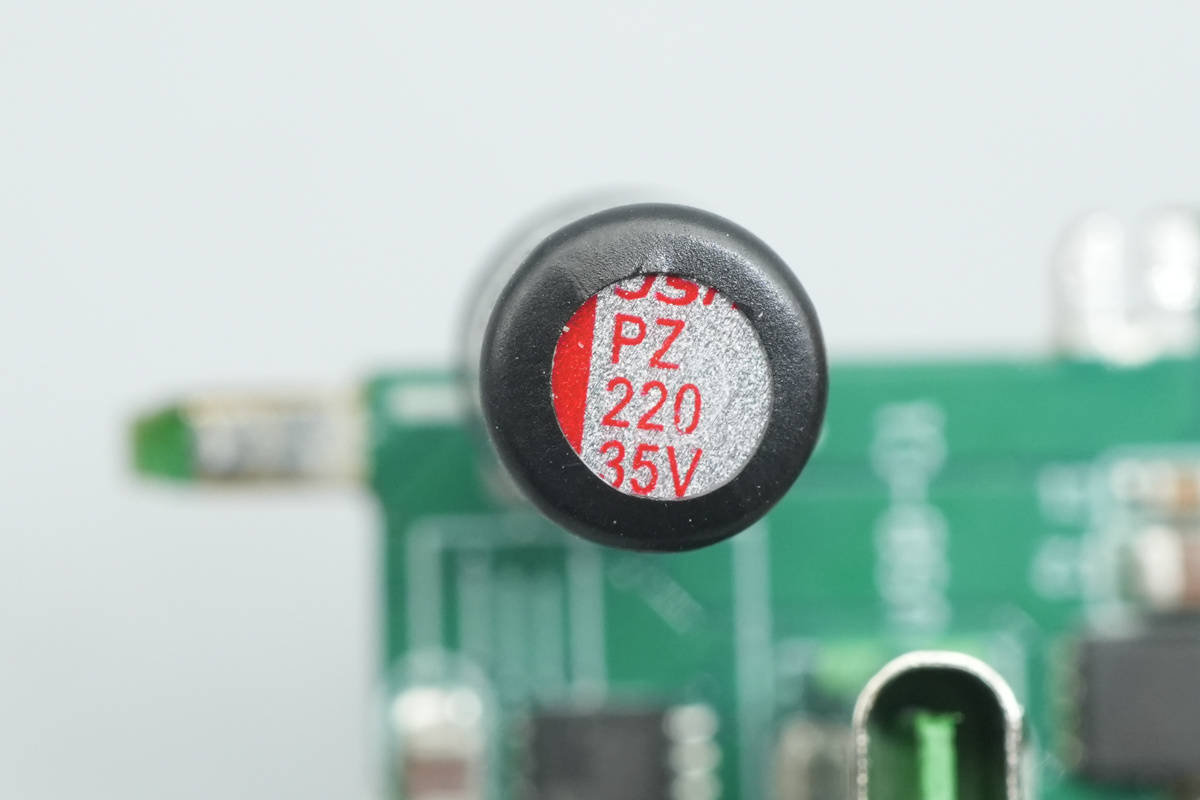

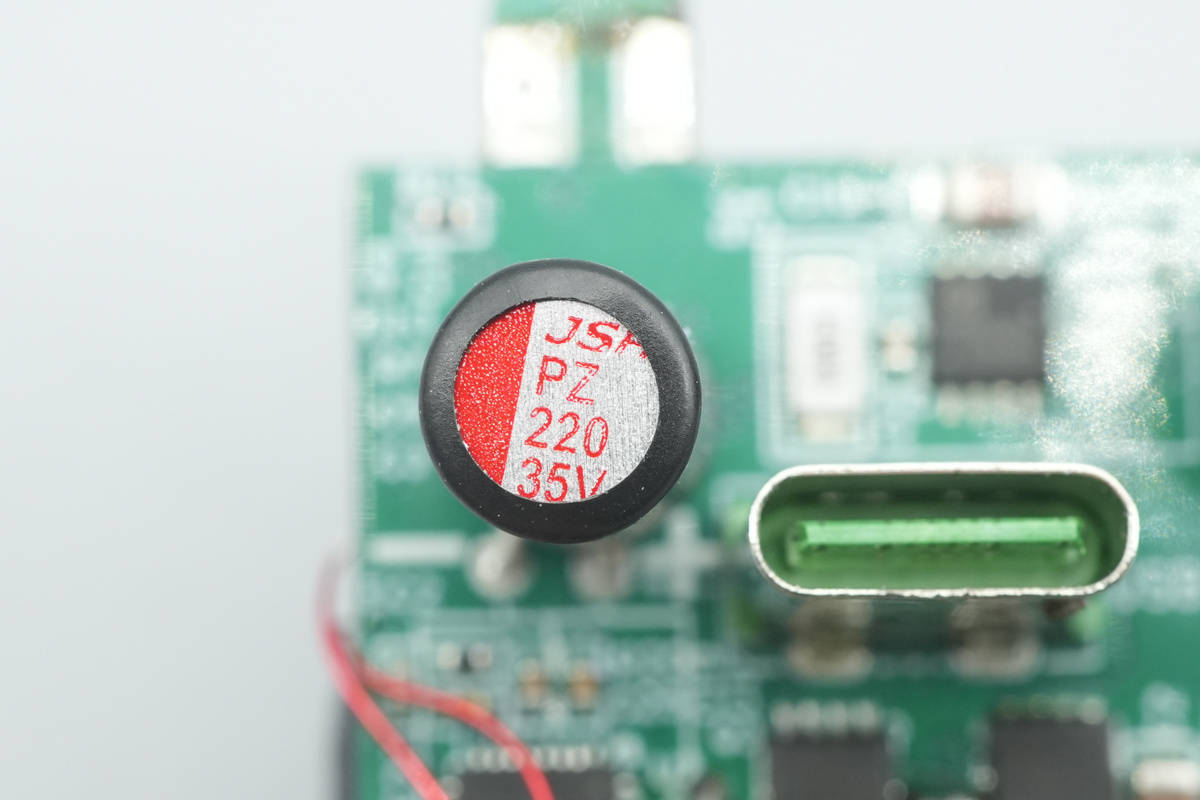

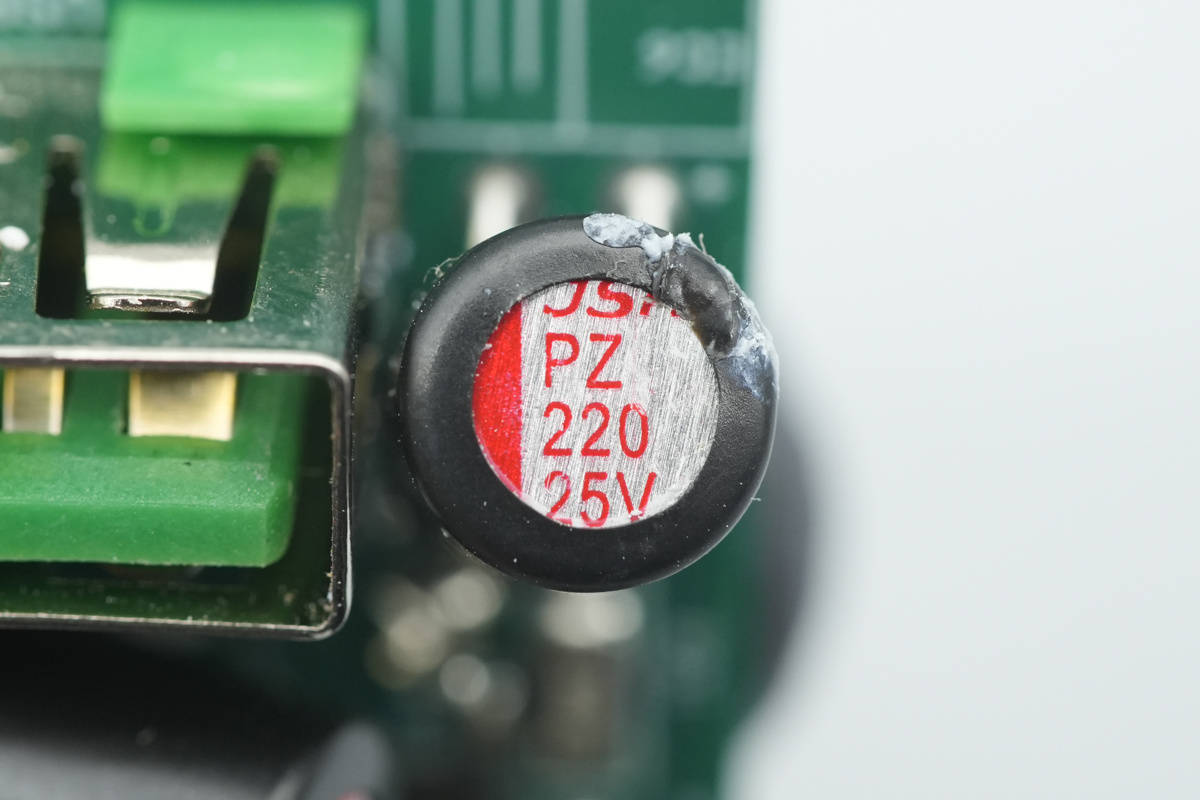

滤波固态电容来自万京源，规格为35V220μF。
另一颗滤波固态电容料号相同。
第三颗滤波固态电容料号也一样。

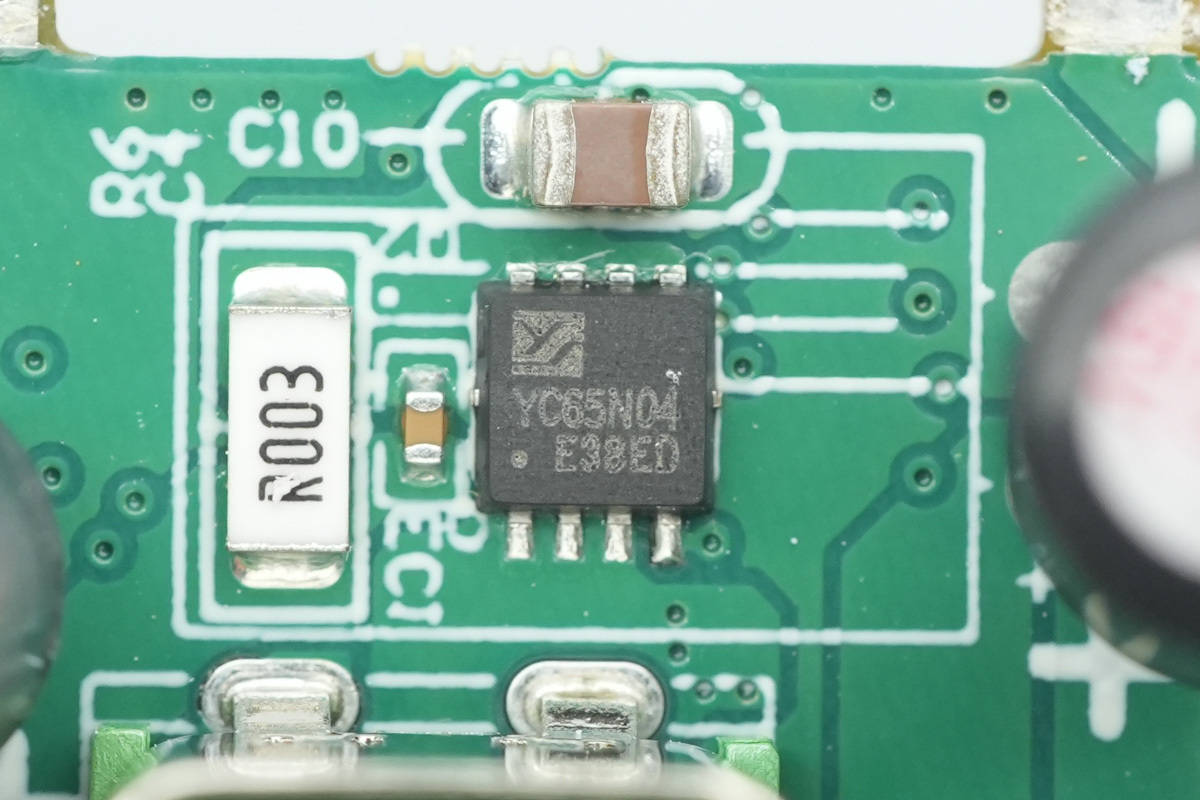

USB-C1口的输出VBUS开关管来自优晶微，型号YC65N04ADE，NMOS管，耐压40V，导阻4.8mΩ，采用PDFN3*3封装。
USB-C2口的输出VBUS开关管也是优晶微YC65N04ADE。

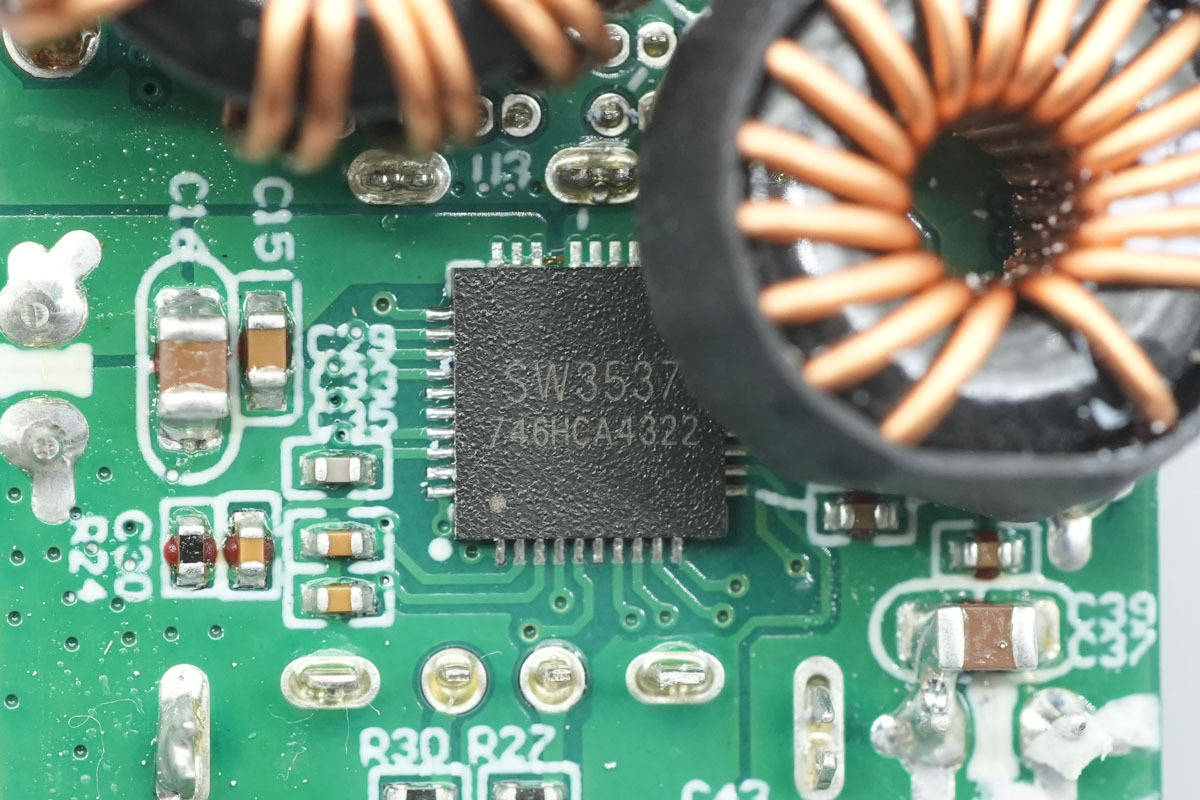

用于USB-C3和USB-A口的降压协议『芯片』采用智融科技SW3537，『芯片』内部集成5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议双口充电解决方案。
得益于『芯片』的高集成度，SW3537将传统降压方案中的协议『芯片』，同步降压控制器和降压MOS管全部集成在一个封装内部，大大简化了多口快充的电路设计，『芯片』支持A+C双口快充应用，具备完善的保护功能。

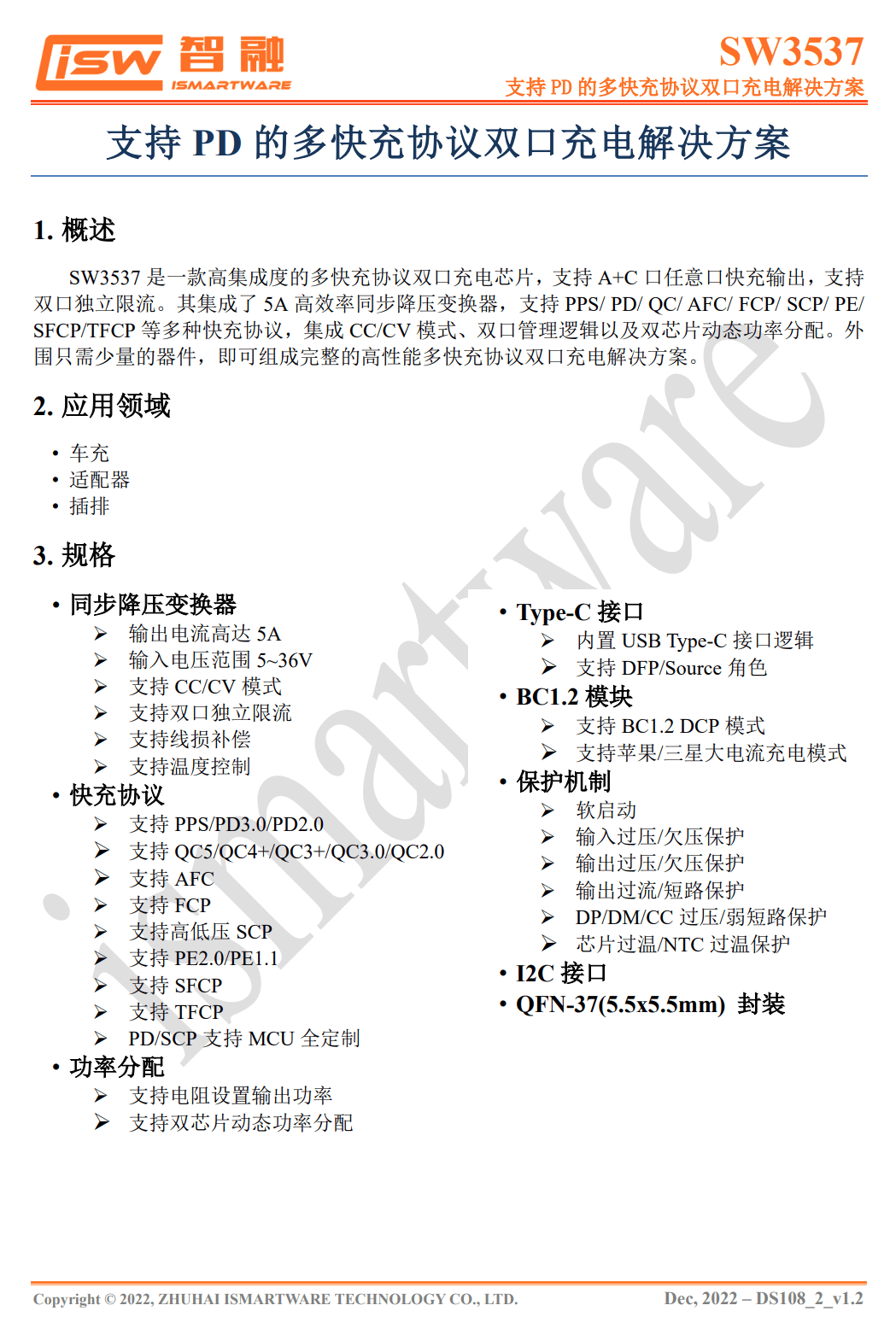

智融科技SW3537资料信息。
搭配的降压电感外套🧥热缩管绝缘保护。

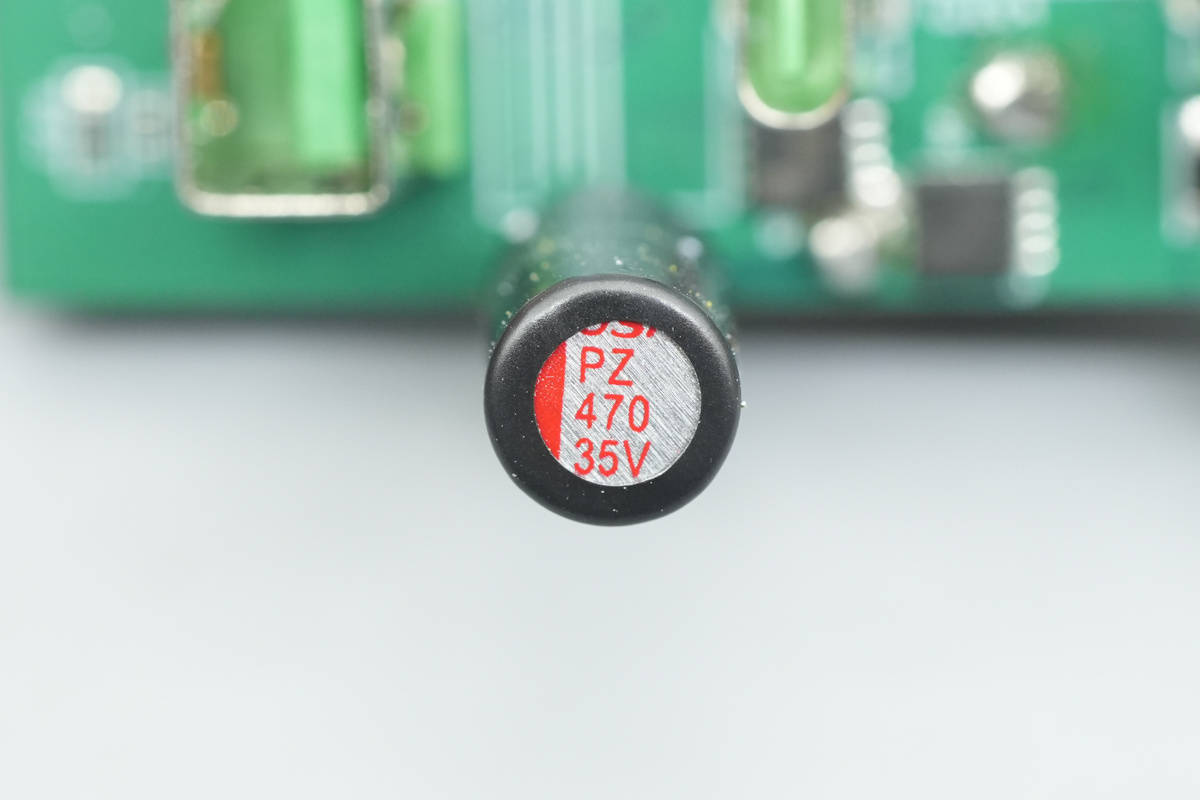

输出滤波固态电容也是来自万京源，规格为35V470μF。
另一颗输出滤波固态电容也是来自万京源，规格为25V220μF。

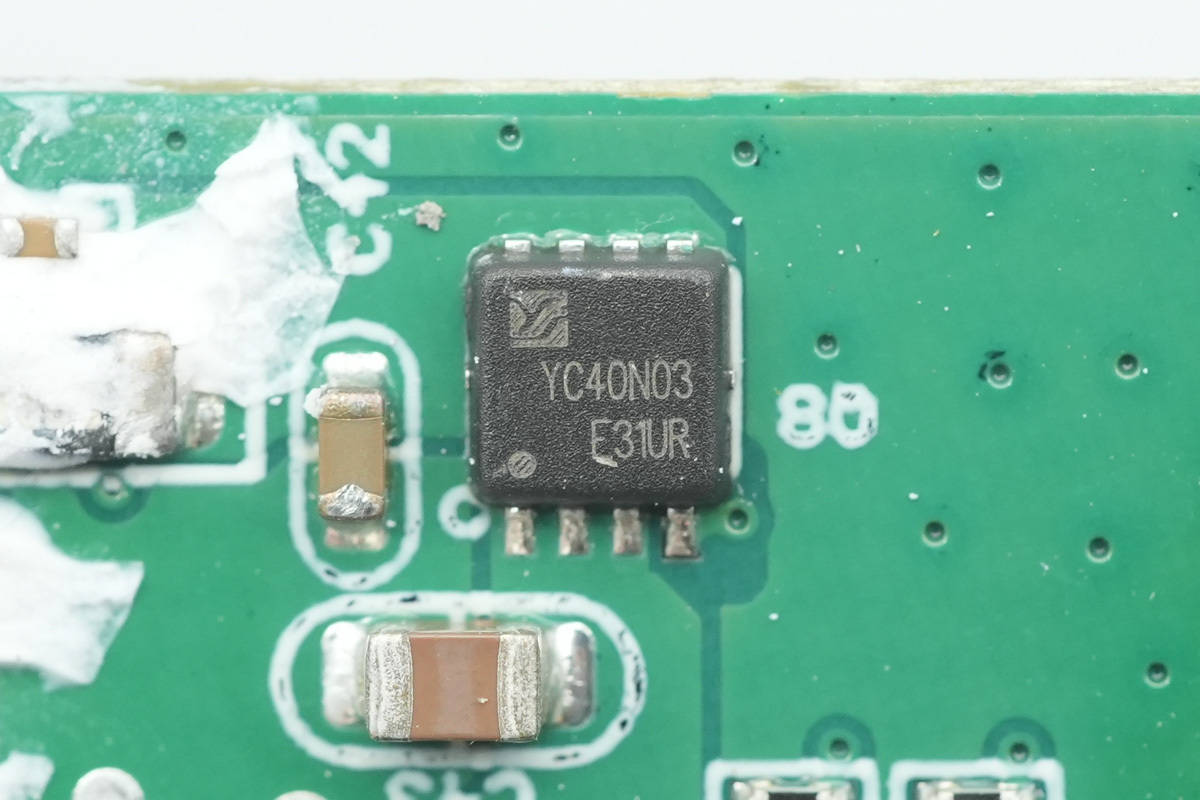

USB-C3口输出VBUS开关管来自优晶微，型号YC40N03ADE，NMOS管，耐压30V，导阻8.5mΩ，采用PDFN3*3封装。
USB-A口的输出VBUS开关管也是优晶微YC40N03ADE。

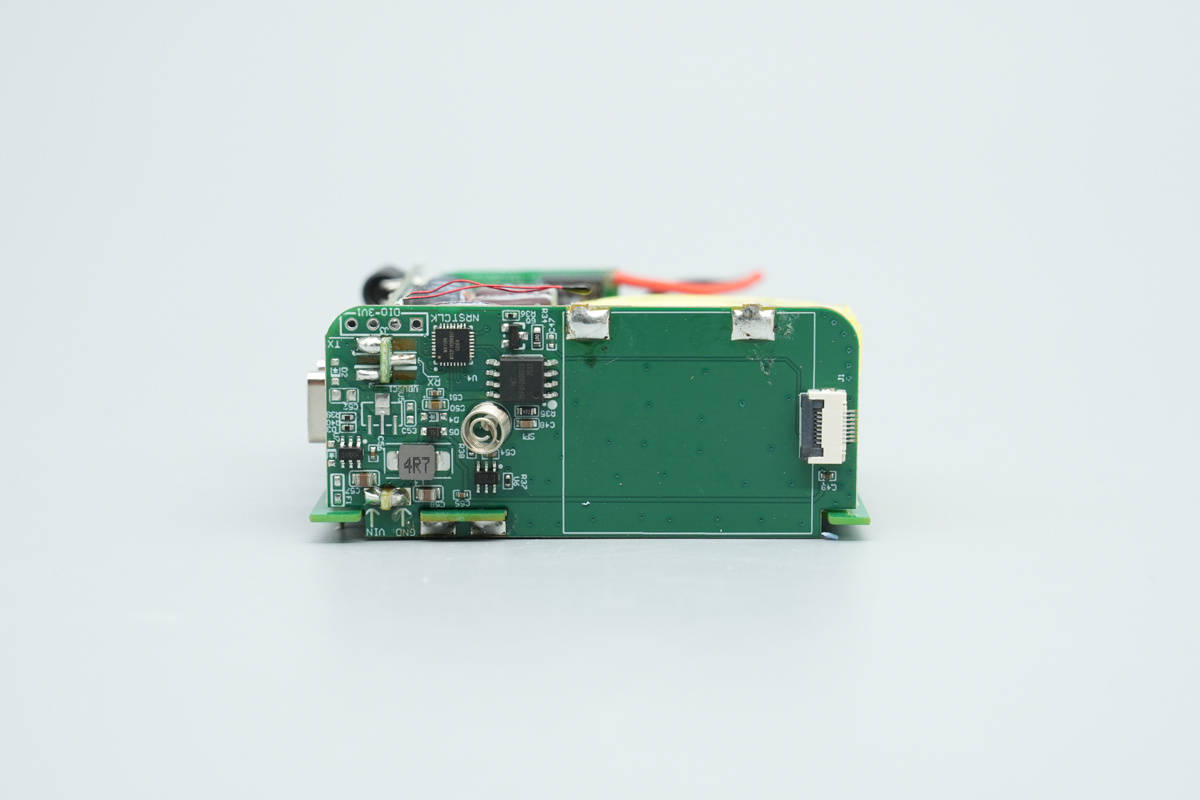

模块另一侧焊接屏幕控制小板，正面左侧区域设有MCU、存储器、同步降压转换器、降压电感、触摸感应『芯片』等。

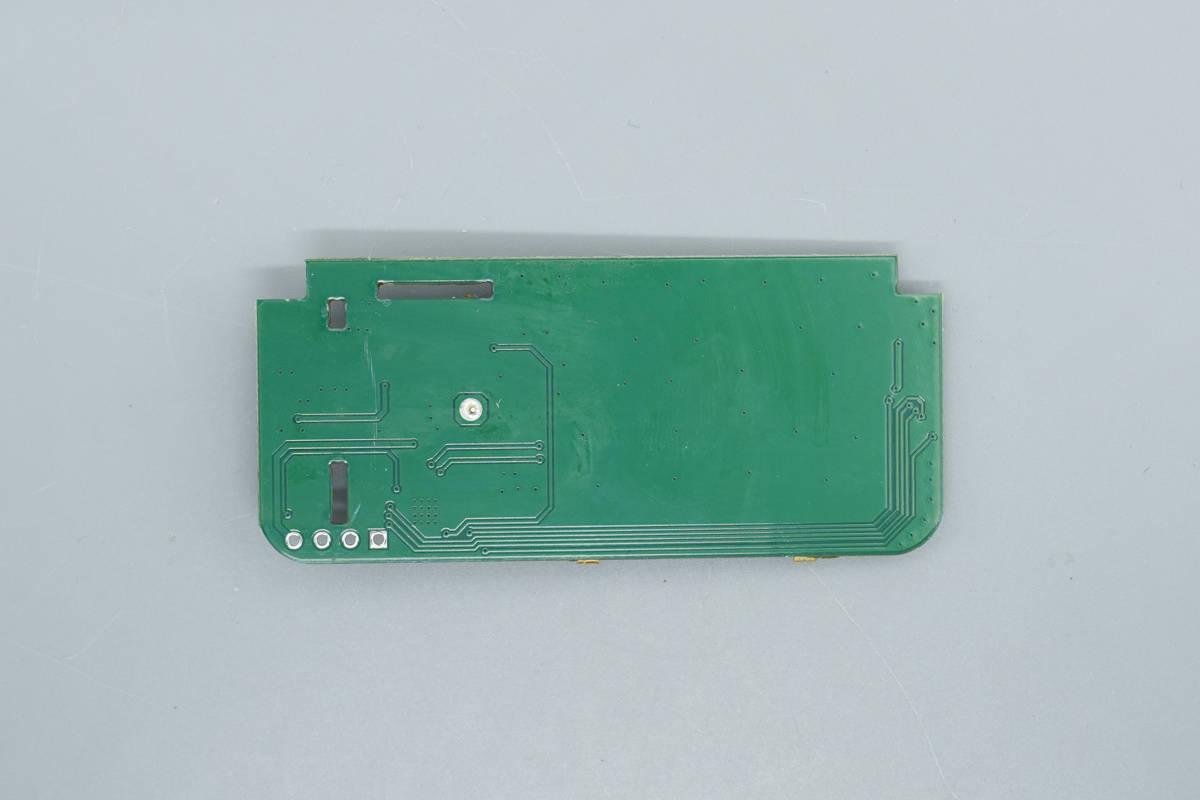

将板子拆下，另一面无器件。

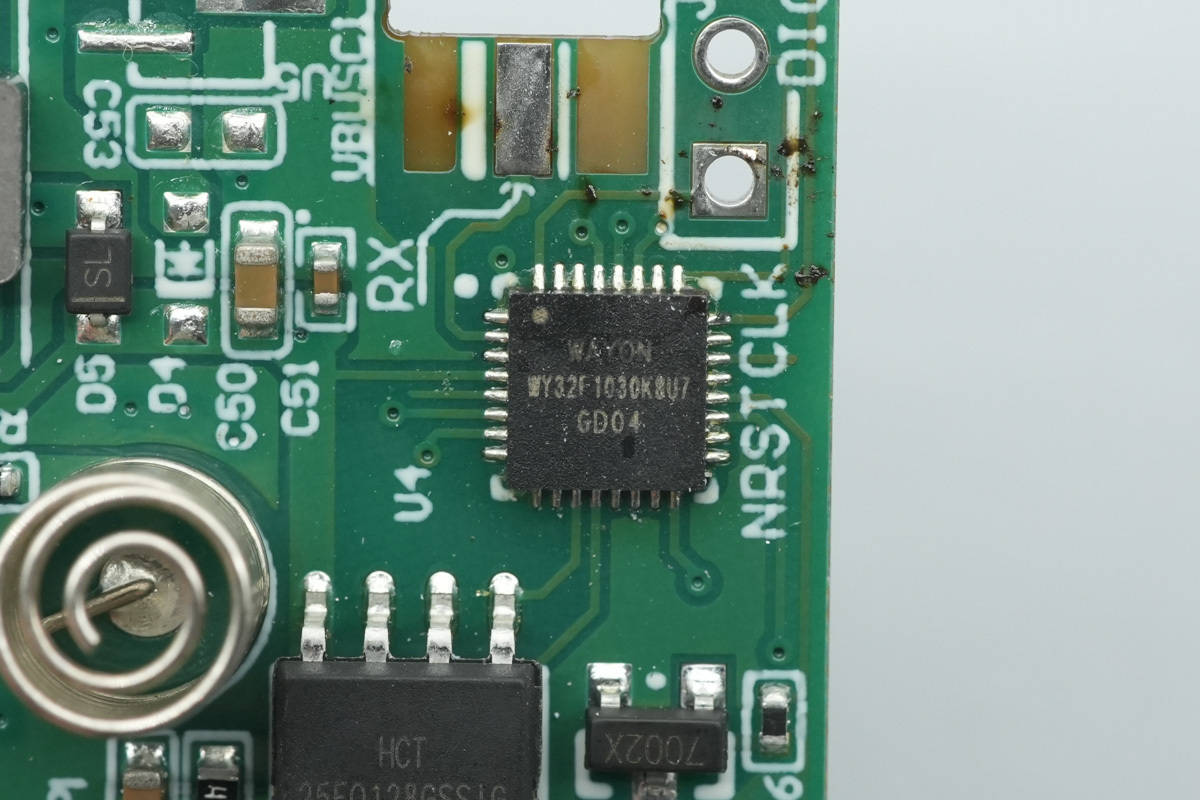

维安WY32F1030是一款32位MCU，采用QFN32封装。

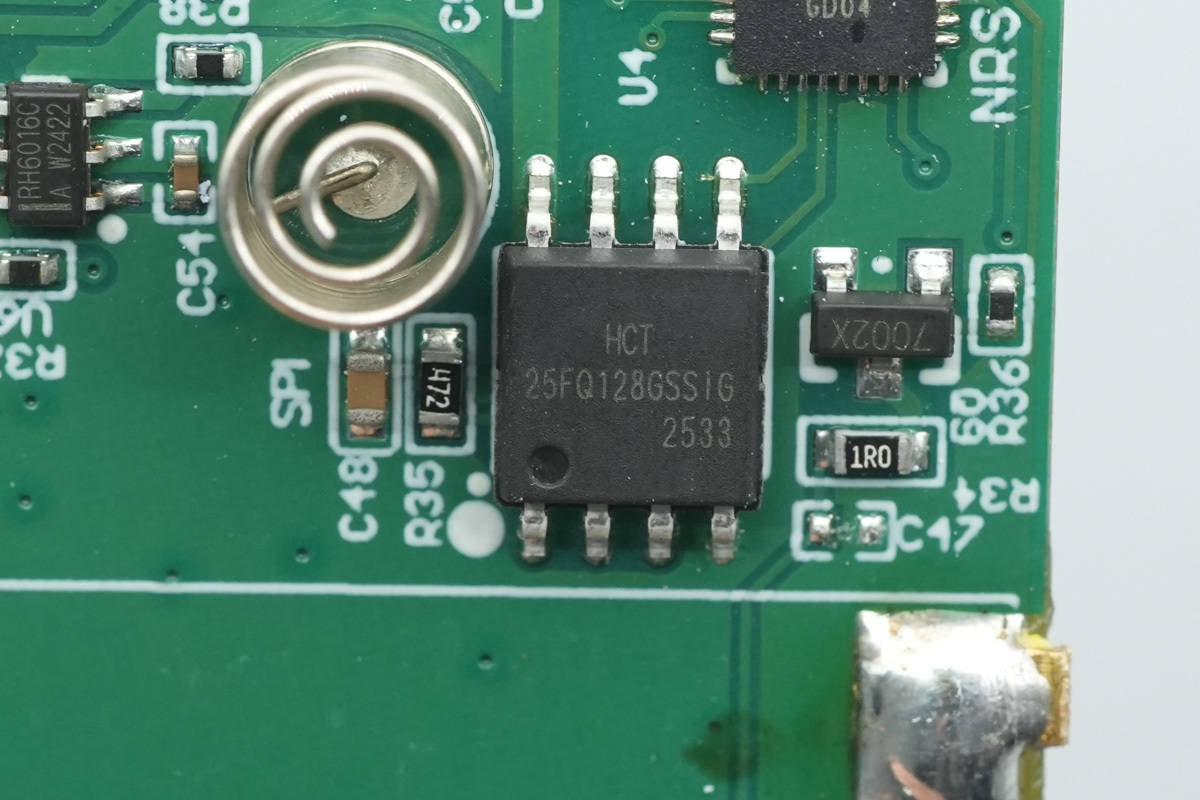

存储器来自HCT，型号25FQ128GSSIG，采用SOP8封装。

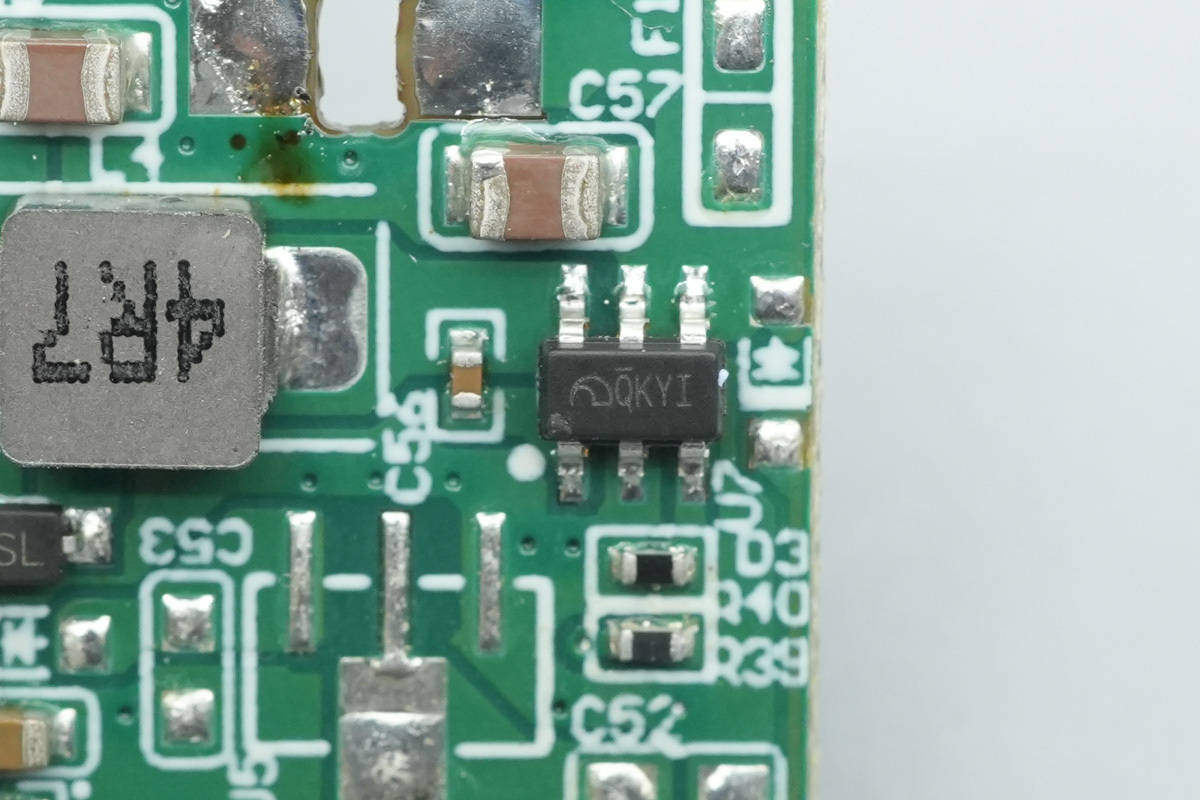

用于降压供电的同步降压转换器丝印QKYI。

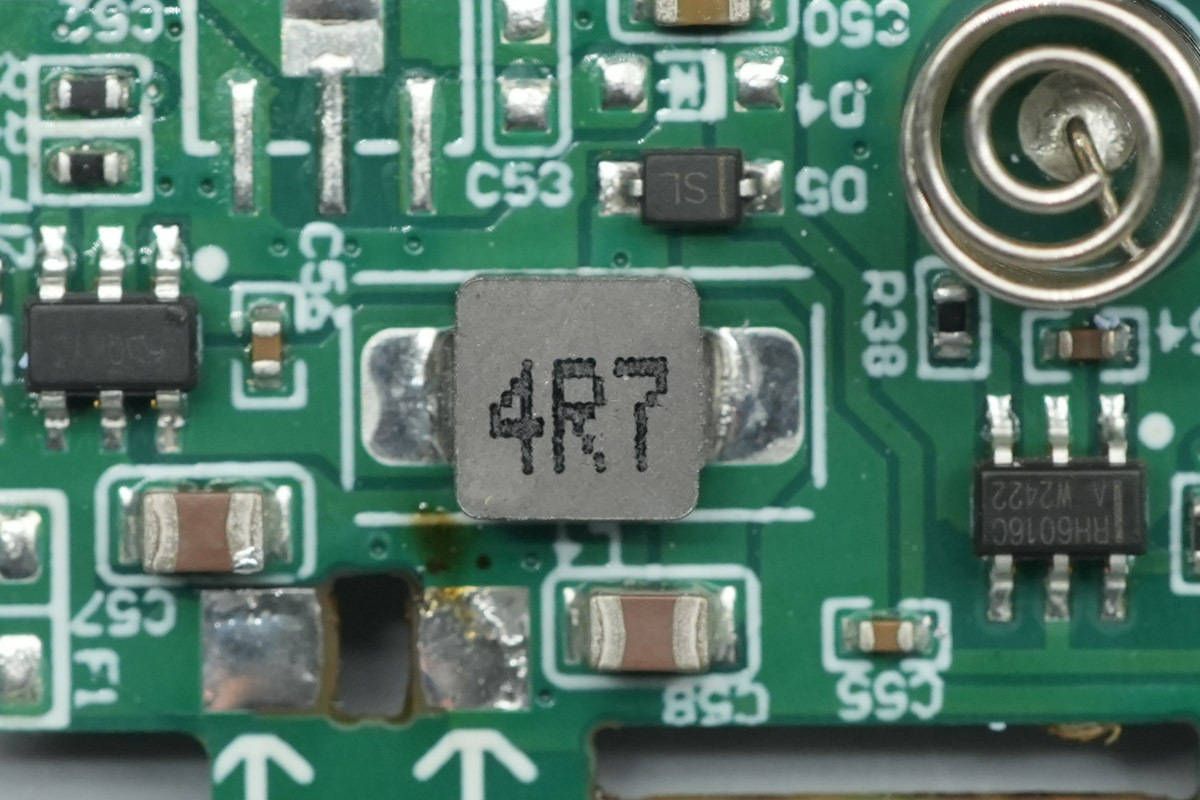

搭配的4.7μH降压电感特写。

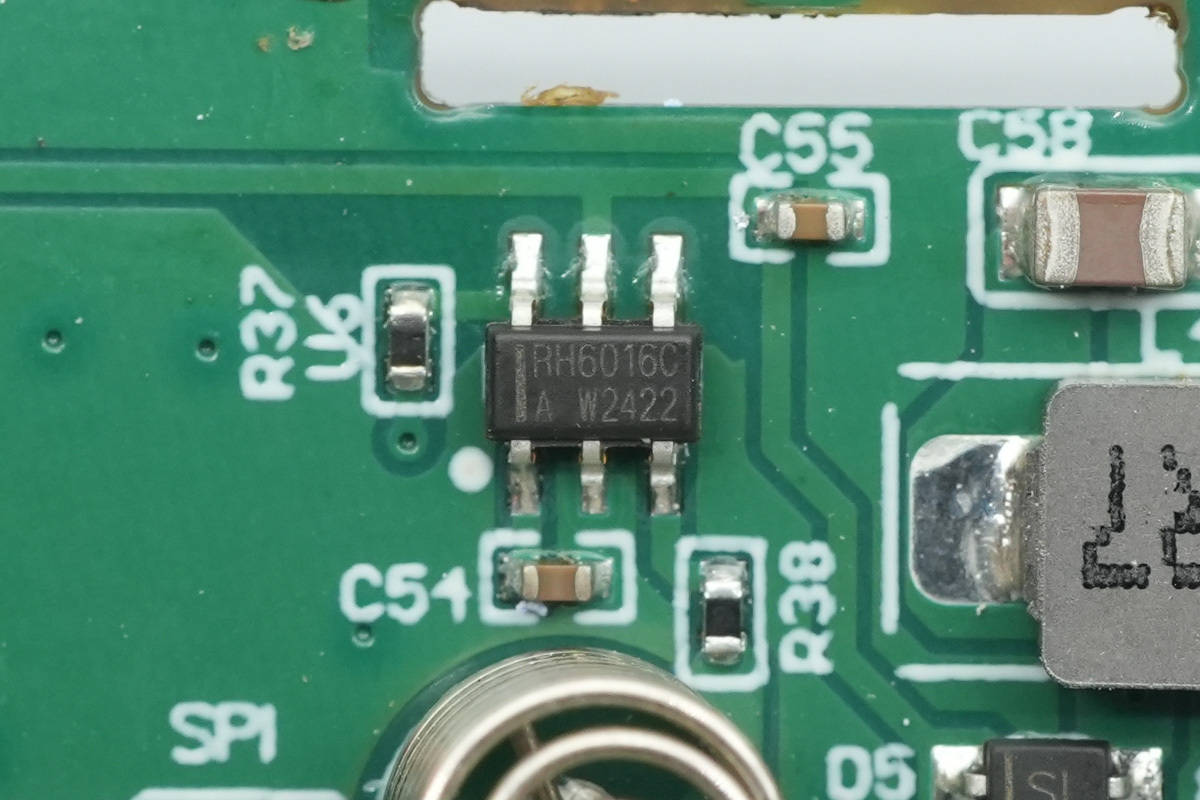

用于检测触摸操作的『芯片』来自Ronghe融和微，型号RH6016C，这是一颗内置稳压模块的单通道电容触摸感应『芯片』，内置高精度稳压，上电复位和低压复位，硬件去抖动等抗干扰措施。
屏幕特写。

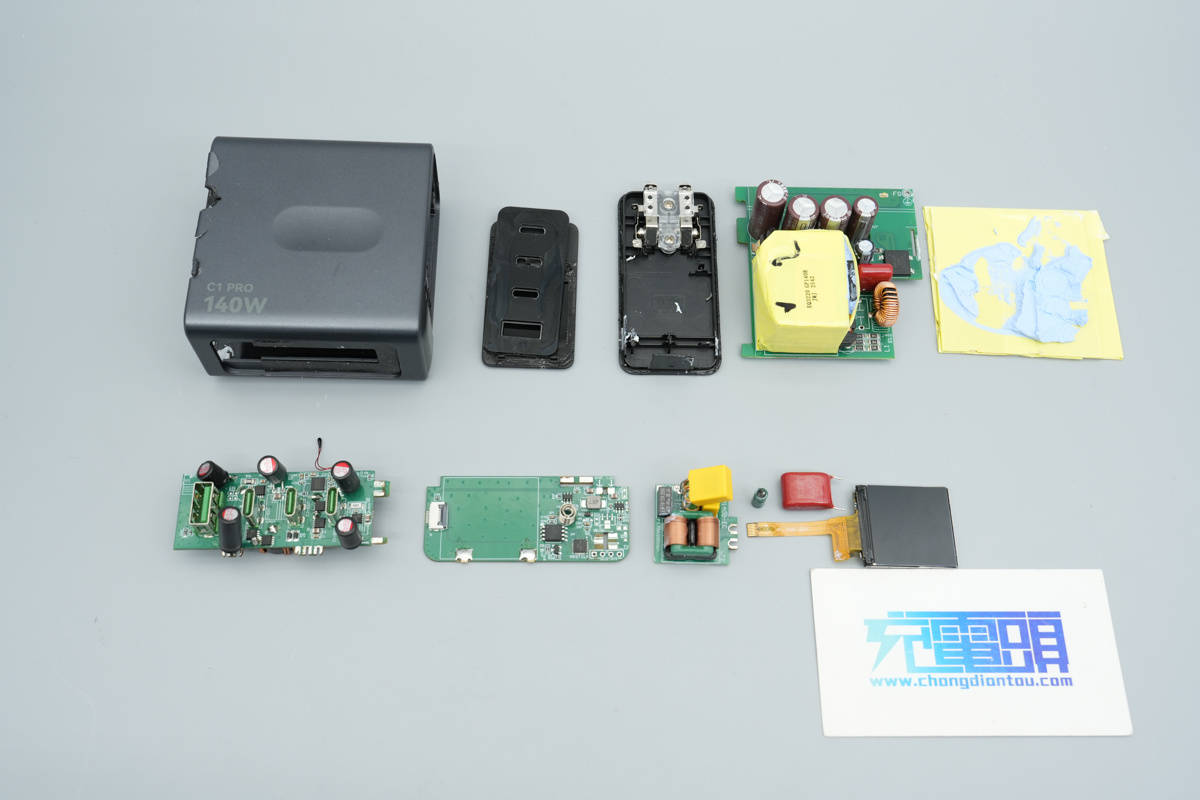

全部拆解一览，来张全家福。
充电头网拆解总结

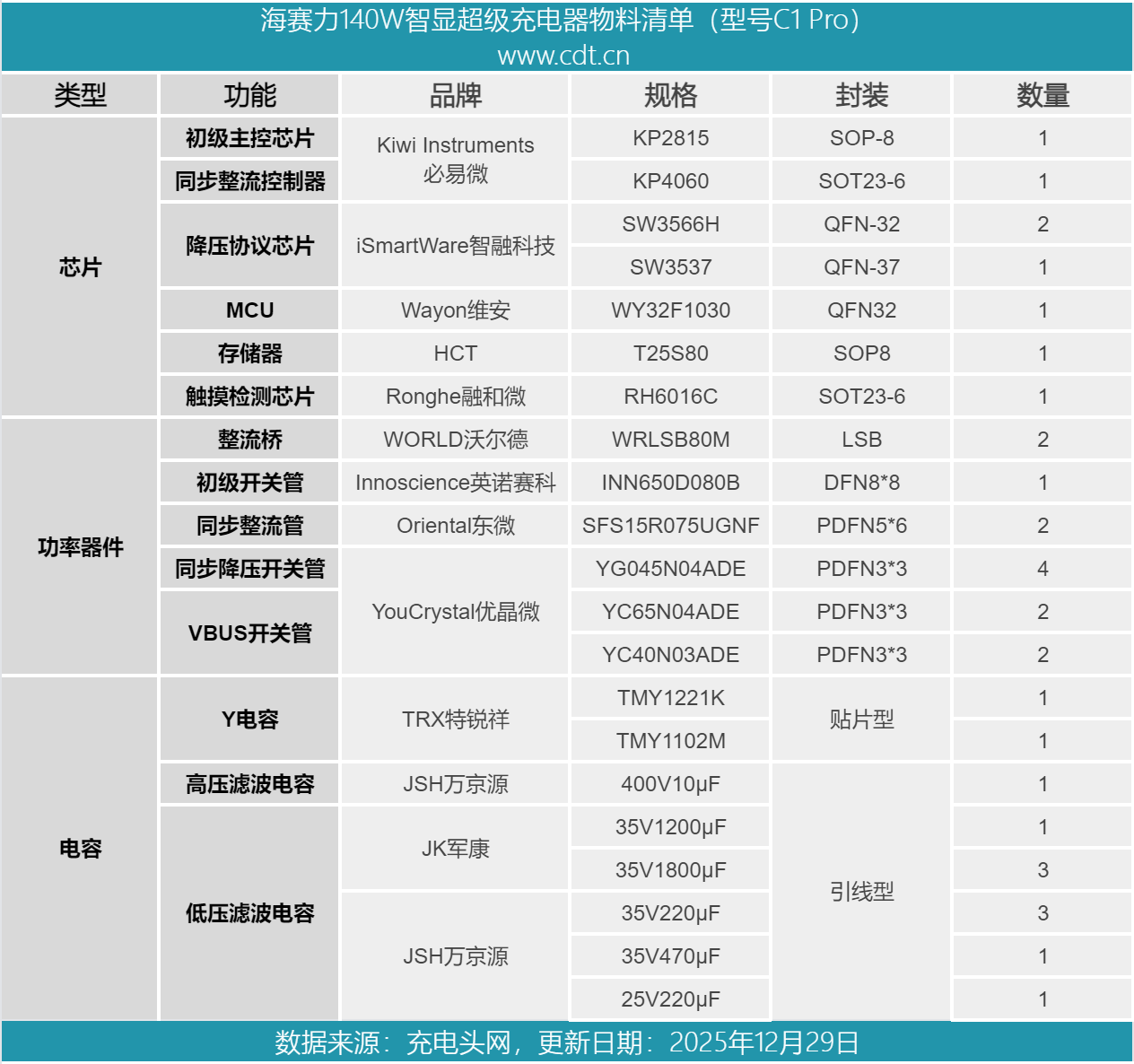

最后附上海赛力140W智显超级充电器的核心器件清单，方便大家查阅。
海赛力140W智显超级充电器机身喷涂金属漆，整体质感深邃颜值不错。配备的智能屏幕支持最核心的总功率、各接口功率以及温度实时反馈，充电状态、安全一目了然。配备触控键操作简单，还支持横版、竖版显示灵活设置，进一步提升用户的使用体验。配备3C1A接口兼容QC、SCP、PD3.1\PPS等快充协议，可很好适配苹果、小米、三星等品牌设备，一次满足笔记本📓电脑💻️、平板电脑、手机、耳机等设备同时充电不排队。
充电头网通过拆解了解到，充电器使用必易微KP2815+KP4060单级高PF电源方案设计，并搭配使用英诺赛科INN650D080B氮化镓功率器件。输出三路独立DC-DC二次降压电路使用智融科技SW3566H、SW3537方案。模块填充导热胶以及覆盖导热垫、散热片帮助散热，此外配置热敏电阻进行温度监控，搭配智能屏显做到安全可视化。
