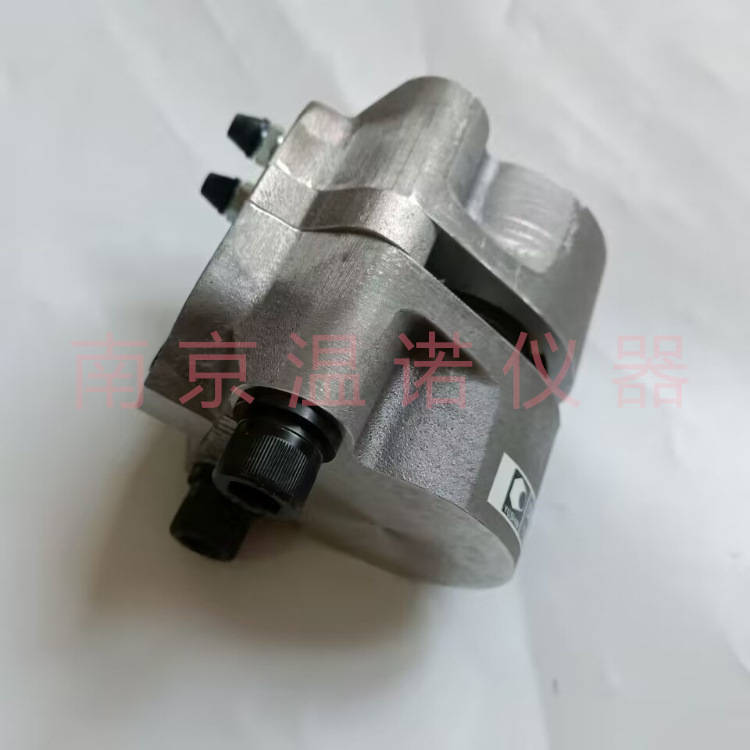

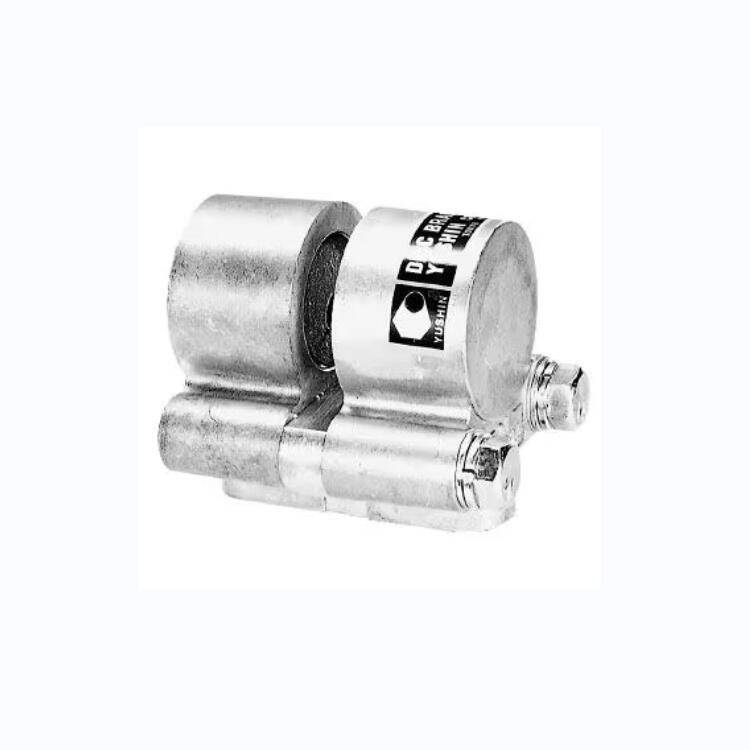

YUSHIN友信压盘刹车制动器 DBA-10 制动力（N）200
由气压操作的直动式盘式制动器。
体积小、重量轻，不占用安装空间。
由于用气量少，启动时间极快，可经常使用。此外，与液压式和电磁式相比，它的操作速度最快。
配备自动磨损调节机构，始终保持恒定行程，无需调节即可使用（20及以上型号）。
DBA-5和DBA-10类型使用内置锥形弹簧将垫可靠地拉回起始点。
通过改变压力，可以无级控制制动力。
密封件采用非润滑型，因此无需润滑。
型号 制动力（N） 机身尺寸（宽×高×深毫米） 质量（公斤）
DBA-5 80 42×42×35 0.15
DBA-10 200 59×64.5×65.5 0.4
DBA-20 450 79×91.5×84 1.0
DBA-50 1000 132×130×134 7.5
DBA-100 2000年 156×138×136 8.5
产品简介：日 本友信Yushin逆向气体制动器NDB-A
日 本YUSHIN友信株式会社是位于日 本横滨制动器制造商，产品有气动制动器，油压制动器，电磁制动器及电磁离合器制动器一体机等产品系列。
日 本友信Yushin制动器,日 本友信Yushin电磁制动器,日 本友信Yushin气动制动器,日 本友信Yushin油压制动器,日 本友信Yushin逆向气体制动器,YUSHIN 刹车,YUSHIN 夹钳,Yushin制动器,Yushin电磁制动器,Yushin气动制动器,Yushin油压制动器,Yushin逆向气体制动器,日 本友信制动器,日 本友信刹车,日 本友信夹钳, 友信电磁制动器,友信气动制动器,友信油压制动器,友信逆向气体制动器
Yushin制动器型号：
日 本友信Yushin气动油压通用型 DBO系列:DBO-5；
日 本友信Yushin气动型 DBA型：DBA-5,DBA-10,DBA-30,DBA-50,DBA-100；
日 本友信Yushin油压式 DBL型: DBL-10,DBL-20,DBL-50,DBL-100；
日 本友信Yushin双动式油压气动型RDB:RDB-10,RDB-20,RDB-50;
日 本友信Yushin逆作动空压型NDB-A:NDB-10A,NDB-20A，NDBA-50;
日 本友信Yushin逆动油压NDB系列:NDB-400A, NDB-400B, NDB-1400A, NDB-1400B.
刹车片：DP-150-060S，DP-200-060S， DP-260-104Y， DP-260-104D， DP-300-104Y， DP-350-104D， DP-350-200D， DP-500-200D，
增压型:BO-10,BO-20A,BO-20.
电磁盘式制动器GDN型:GDN-15 GDN-30, GDN-60, GDN-120 ,GDN-200 ,
电磁钳:MDB-3, MDB-8, MDB-26;
电磁盘式制动器与制动钳:PGDB-10, PGDB-20, PGDB-50, PGDB-100;
无励磁盘式制动器夹钳:NGDB-10, NGDB-20, NGDB-50, NGDB-100,
无励磁盘式制动器:NGB-5, NGB-10, NGB-20, NGB-40, NGB-80.
微型电磁离合器:AMC-2.5, AMC-5, AMC-10, AMC-20, AMC-40, AMC-80;
微型电磁制动器:AMB-2.5, AMB-5, AMB-10, AMB-20, AMB-40, AMB-80,
无励磁离合器制动器:NSB-1.5, MCNB-2, NSB-5 ,MCNB-5, MCNB-10, NSB-10, SNB-0.1, SNB-0.2, RNB-0.2, NSB-30, NSB-40, SNB-0.4, RNB-0.4, SNB-0.8, RNB-0.8, SNB-1.2, RNB-1.6, SNB-2.5, RNB-3, SNB-5, RNB-5, SNB-10, RNB-10, RNB-20.
空压型
空圧ディスクブレーキ
DBA形
小形で作動時間の早い正作動ブレーキ
多彩なパッドを準備
DBA
型番 制動力(N) サイズ(mm) 質量(kg)
5 80 42×42×35 0.15
10 200 59×65×66 0.4
20 450 79×92×84 1.0
50 1000 132×130×134 7.8
100 2000 156×138×136 8.5
逆作動空圧解放ディスクブレーキ
NDB-A形
非常停止?保持?パーキングにzui適
好応答性?確実作動
NDB-20A-2
型番 制動力(N) サイズ(mm) 質量(kg)
10A 200 55×55×65 0.4
20A 450 90×90×89 1.0
NDB-A
10A-0
受注生産
旧:NDB-10A 200 55×55×65
（2006年5月1日より受注生産） 0.4
20A-0
受注生産
旧:NDB-20A 450 90×90×89
（2005年9月1日より受注生産） 1.5
NDBA-50形
DBA?DBL?DBO-50と完 全取付互換
制動力は調整可能
NDBA-50
型番 制動力(N) サイズ(mm) 質量(kg)
50
100～1000 132×133×134 7.5
油圧ディスクブレーキ
DBL形
小形で高速作動の正作動ディスクブレーキ
鉱物油?ブレーキ液用選択可能
DBL
型番 制動力(kN) サイズ(mm) 質量(kg)
10 2.4 59×65×66 0.4
20 5.4 79×92×84 1.0
50 12.0 132×130×134 7.8
100 25.0 172×180×142 15.5
複動油圧ディスクブレーキ
RDB形
解放も油圧でスッキリ復帰
長ストロークもOK
RDB
型番 制動力(kN) サイズ(mm) 質量(kg)
10 2.4 60×67×90 0.75
20 5.4 82×95×92 1.5
50 12.0 134×130×134 8.0
逆作動油圧解放ディスクブレーキ
NDB形
非常停止?保持?パーキングにzui適
小形で大出力
NDB
型番 制動力(kN) サイズ(mm) 質量(kg)
400A 2 120×115×144 8
400B 4 120×115×144 8
1400A 7 165×100×202 6
1400B 14 165×100×202 6
電磁ディスクブレーキ
GDN形
無調整で小形なディスクブレーキ
ディスクは鉄をご使用下さい
GDN
型番 制動力(N) サイズ(mm) 質量(kg)
15 150 65×65×48 1.1
30 300 87×90×67 2.5
60 600 100×112×79 5
120 1200 130×150×110 11
200 2000 162×150×114 15
電磁クランプ
MDB形
小さなボディでノンバックラッシュ
ディスクは鉄をご使用下さい
MDB
型番 制動力(N) サイズ(mm) 質量(kg)
3 130 60×53×50 0.7
8 280 80×80×63 2.2
26 750 100×102×97 5.9
電磁ディスクブレーキ＆クランプ
PGDB形
電圧の変化で制動力を制御可能
NGDBと取付完 全互換
PGDB
型番 制動力(N) サイズ(mm) 質量(kg)
10 100 96×67×109 1.9
20 200 114×83×142 3.5
50 500 160×120×178 8.8
100 1000 195×146×209 15.7
無励磁作動電磁ディスクブレーキ＆クランプ
NGDB形
非常停止やクランプにzui適
PGDBと取付完 全互換
NGDB
型番 制動力(N) サイズ(mm) 質量(kg)
10 100 96×67×125 1.9
20 200 114×83×151 3.5
50 500 160×120×194 8.8
100 1000 195×146×220 15.7
無励磁作動電磁ディスクブレーキ（シングル）
NGB形
長ストローク?長寿命?片押タイプ
ヘビーデューティなディスクブレーキ
NGB
型番 制動力(N) サイズ(mm) 質量(kg)
5 50 105×74×55 2
10 100 121×90×64 3
20 200 152×108×85 5
40 400 184×144×109 10
80 800 236×178×135 20
ディスク版
DP形 凡用のディスク材（ブランク）です
DP
型番 外径(mm) 厚さ(mm)
150-060S 150 6
200-060S 200 6
260-104Y 260 10.4
260-160Y 260 16.0
260-104D 260 10.4
300-104Y 300 10.4
300-160Y 300 16.0
350-104D 350 10.4
350-200D 350 20
500-200D 500 20
デガウス（残留磁気除去装置）
DG形
GDN?MDB用のブレーキ解放促進用
DG
型番 形状
03 ボックスタイプ
05 基盤タイプ
ブースター（増圧器）
BO形
空圧を高油圧に変換
BO
型番 増圧比 吐出量(cm3) 質量(kg)
10 1：11 10 3.7
20A-2 1：12 20 8.1
20B-2 1：20 17 8.1
