加拿大工业480V电网接380V设备，为何必须专用转换变压器？卓尔凡变压器厂家方小姐139-2926+3356在加拿大阿尔伯塔省一家中资石油设备工厂，价值200万加元的中国产压裂泵控制系统突然宕机。经查，设备铭牌明确标注“380V±5%”，而工厂电网为480V。『工程师』临时采用自耦变压器降压，运行三个月后电机绕组烧毁，导致油井作业停滞五天，直接损失超50万加元。这一事件并非孤例——随着中资制造业加速布局北美，480V/380V电压不匹配已成为中国设备登陆加拿大面临的首要技术挑战。
一、加拿大电网的刚性现实：480V已成工业标准
1.1 北美电压体系与中国标准的根本差异

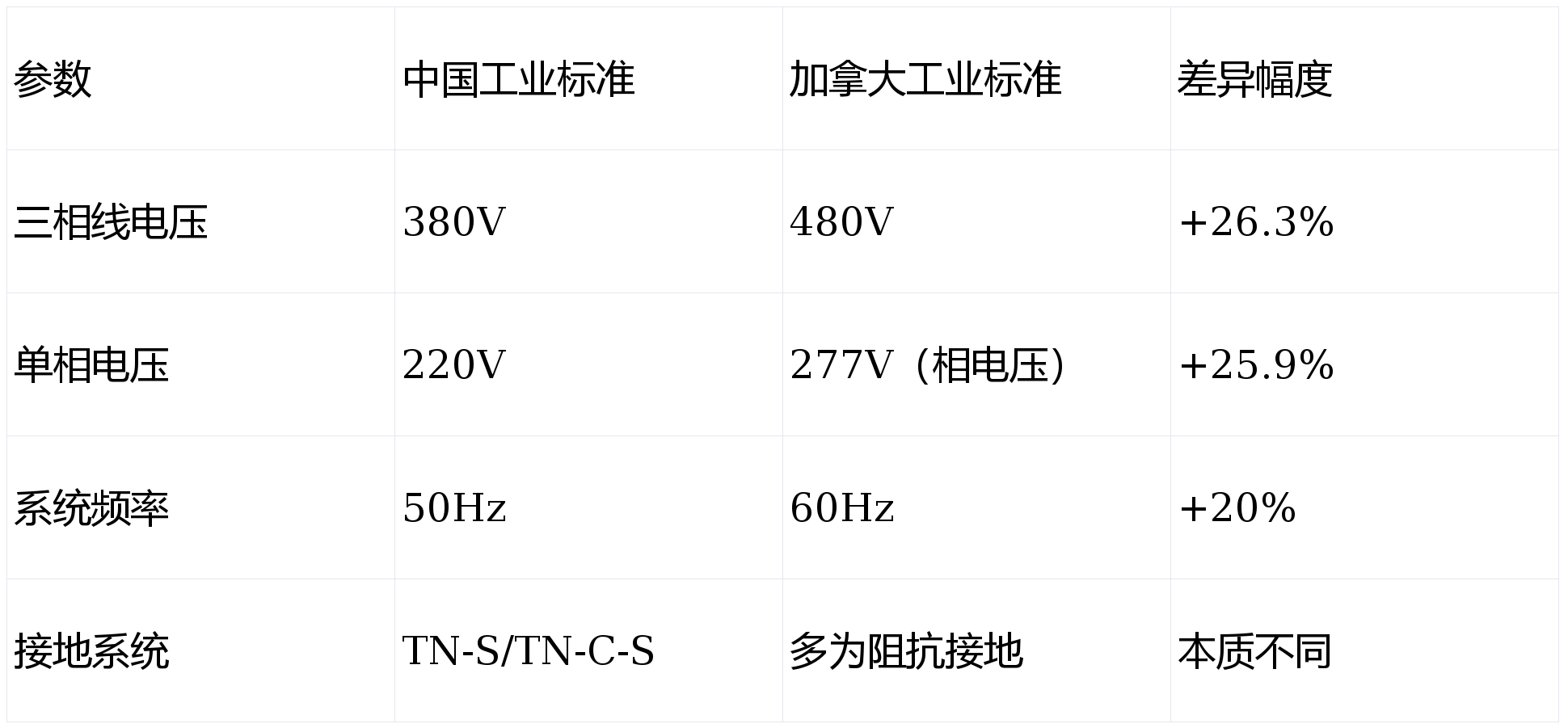

加拿大的工业供电体系遵循北美电气标准，与中国及欧洲体系存在结构性差异：
关键数据解读：
- 电压差高达26.3%：这不是简单的“略高”，而是严重过压
- 频率差异20%：直接影响电机转速和控制系统时序
- 接地系统不同：加拿大工业电网普遍采用高阻抗接地，与中国低阻抗接地特性迥异
1.2 简单降压方案的致命缺陷
许多企业为节省成本，尝试三种“简易方案”，均以失败告终：
方案一：自耦变压器直接降压
- 问题：仅改变电压，不改变频率（60Hz→设备50Hz）
- 后果：电机转速提高20%，导致过载烧毁
- 案例：蒙特利尔某塑料厂，注塑机电机运行72小时后轴承损坏
方案二：串接电抗器限流
- 问题：电压仍为480V，仅限制电流
- 后果：设备长期欠压运行，功率不足，发热严重
- 案例：温哥华港口起重机，起吊能力下降40%
方案三：更换设备内部元件
- 问题：需改动电源模块、电机绕组、控制电路
- 后果：失去原厂质保，认证失效，安全隐患大
- 案例：多伦多汽车部件厂，改造后设备起火，保险公司拒赔
二、专用转换变压器的六大不可替代性
2.1 双重转换：电压与频率同步适配
卓尔凡专用转换变压器的核心是电压+频率双重转换系统：
技术架构：
- 第一级：AC/DC整流：480V/60Hz输入转为650V直流
- 第二级：DC/AC逆变：650V直流转为380V/50Hz输出
- 拓扑结构：三电平NPC拓扑，输出THD≤3%
性能参数：
- 输入范围：480V±10%（432-528V）
- 输出精度：380V±1%（静态），±3%（动态）
- 频率转换：60Hz→50Hz，精度±0.1%
- 转换效率：≥96%（满载）

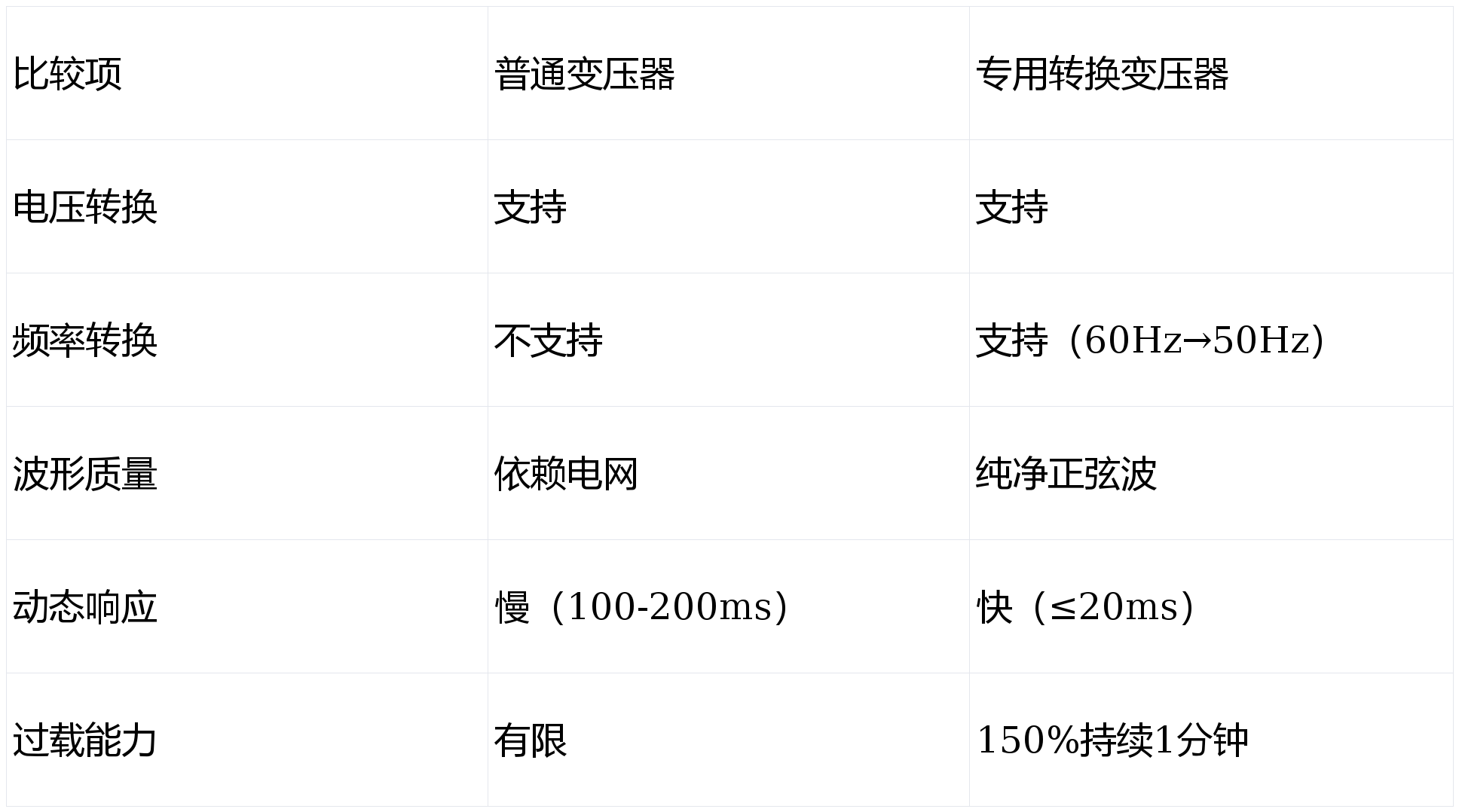

与简单变压器的本质区别：
2.2 安全隔离：满足加拿大严苛电气法规
加拿大电气法规（CEC）对设备安全的要求极为严格：
强制要求：
- 双重绝缘或加强绝缘：CEC Rule 2-026
- 接地连续性：设备接地电阻≤0.1Ω
- 漏电流限制：≤5mA（医疗设备≤0.5mA）
专用变压器的安全设计：
- 完全电气隔离：初级与次级绝缘强度≥3000VAC
- 屏蔽层接地：法拉第屏蔽层，共模抑制≥80dB
- 接地检测：实时监测接地连续性，异常报警
- 漏电保护：内置30mA GFCI（接地故障断路器）
不隔离的直接风险：
- 设备外壳带电，操作员触电（加拿大工业事故统计，每年电击事故12%源于接地不良）
- 地环路电流干扰控制系统
- 不符合CSA认证要求，设备被勒令停用
2.3 谐波治理：满足IEEE 519标准
加拿大工业电网谐波污染严重，特别是石油、矿山等高能耗行业：
电网现状：
- 总谐波失真（THD）：通常8-15%，部分矿区达20%
- 中国设备耐受：设计值通常≤5%
专用变压器解决方案：
- 有源滤波模块：实时检测并补偿谐波
- 12脉冲整流：消除5、7次特征谐波
- 输出滤波：LC滤波器，THD≤3%
未治理的后果：
- 电机额外发热，效率下降10-15%
- 控制系统误动作，数据丢失
- 电网罚款（部分地区对谐波超标收取附加费）
2.4 环境适应性：应对加拿大极端气候
加拿大气候条件严苛，专用变压器需特殊设计：
气候挑战：
- 极寒：阿尔伯塔冬季-40℃，油液凝固
- 高温：安大略夏季+40℃，散热挑战
- 湿度：沿海省份盐雾腐蚀
卓尔凡的适应性设计：
- 低温启动：-40℃环境下，30分钟升温至工作温度
- 宽温散热：-40℃至+50℃全功率运行
- 防腐蚀：外壳304不锈钢，防护等级IP54
- 抗震设计：符合IEC 60068-2-6，适应矿山振动
三、合规认证：没有CSA认证，寸步难行
3.1 强制性认证体系
在加拿大，没有CSA认证的电气设备无法合法使用：
CSA认证：加拿大标准协会认证，强制要求
- CSA C22.2 No. 14：工业控制设备
- CSA C22.2 No. 66：电子设备
- CSA C22.2 No. 107.1：电源转换设备
其他关键认证：
- UL认证：虽为美国标准，但在加拿大广泛认可
- NRCan能效认证：满足加拿大自然资源部能效要求
- CRN注册：压力设备需在加拿大注册号簿登记
3.2 认证失败的实际代价
案例：卡尔加里某中资油田服务公司
- 设备：压裂泵控制柜（中国制造）
- 问题：使用非认证转换装置
- 后果：
- 省级安全部门检查，设备被查封
- 油井作业许可被暂停
- 罚款：5万加元
- 改造费用：8万加元
- 停产损失：20万加元/天
总计损失：超过100万加元，远超专用变压器投资
四、技术经济性：专用变压器是成本还是投资？

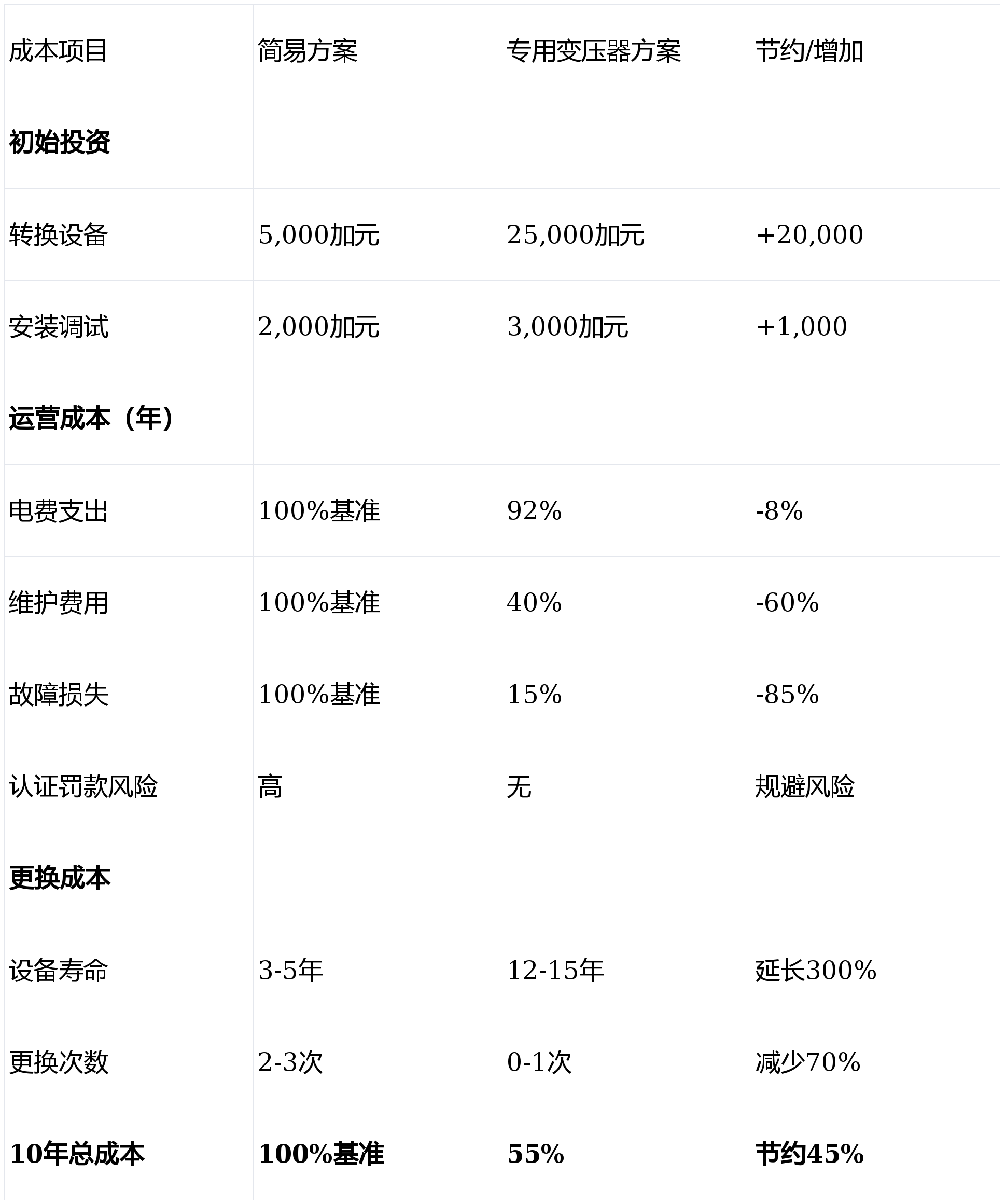

4.1 全生命周期成本分析
以100kW设备为例，10年运营周期：
4.2 投资回报率计算
假设条件：
- 设备功率：100kW
- 年运行：6,000小时
- 电价：0.12加元/kWh
- 简易方案故障损失：2万加元/年
专用变压器收益：
- 电费节约：8% × 100kW × 6,000h × 0.12 = 5,760加元/年
- 维护节约：60% × 1万 = 6,000加元/年
- 故障避免：85% × 2万 = 17,000加元/年
- 认证罚款避免：1万加元/年（估算）
年总收益：5,760 + 6,000 + 17,000 + 10,000 = 38,760加元
投资回收期：
- 投资差额：25,000 + 3,000 - (5,000+2,000) = 21,000加元
- 回收期：21,000 ÷ 38,760 ≈ 0.54年（约6.5个月）
结论：专用变压器额外投资可在7个月内收回，之后9年为纯收益期。
五、卓尔凡加拿大定制方案：三大核心技术突破
5.1 宽输入范围设计
针对加拿大电网波动大的特点：
输入适应性：
- 电压范围：432-528V（-10%至+10%）
- 频率范围：57-63Hz
- 抗扰度：±20%电压骤降持续100ms不影响输出
实测数据（埃德蒙顿油田）：
- 电网电压波动：480V±12%（实测430-537V）
- 输出电压稳定：380V±2%
- 频率稳定：50Hz±0.2%
5.2 高效散热系统
加拿大温差大，散热系统需特殊设计：
散热方案：
- 智能风冷：温度≤40℃自然冷却，>40℃启动风机
- 热管技术：关键功率器件采用热管散热，效率提升30%
- 低温加热：-20℃以下自动启动绕组加热，防止凝露
高寒地区表现（育空地区矿山，-45℃）：
- 启动时间：45分钟（传统产品无法启动）
- 满载温升：68K（标准允许75K）
- 连续运行：18个月无故障
5.3 智能监控与预警
监控系统：
- 7英寸『触摸屏』，英/法双语
- 实时监测参数：电压、电流、频率、功率、THD、温度
- 预警功能：提前24-72小时预测故障
- 通讯接口：以太网、Modbus TCP，接入工厂DCS
数据记录：
- 存储最近10,000条事件记录
- 支持U盘导出
- 云平台接入可选（符合加拿大数据安全法规）
六、实际应用案例
6.1 阿尔伯塔油砂项目
项目：中资企业提供油田泵组，功率2×500kW
挑战：
- 480V/60Hz电网接入380V/50Hz设备
- 环境温度：-40℃至+35℃
- 沙尘严重，防护要求高
- CSA认证强制要求
解决方案：
- 两台ZFC-480/380-600kVA专用转换变压器
- 防护等级：IP55
- 低温包：-40℃设计
- 完整CSA认证文件
运行效果：
- 电压稳定：380V±1.5%
- 频率精度：50Hz±0.1%
- 设备可用率：99.7%
- 能效：97.2%（满载）
- 投资回收：8个月
6.2 魁北克造纸厂
项目：中国产纸浆生产线，总功率1,200kW
特殊需求：
- 多台设备同步控制
- 谐波敏感（PLC、仪表）
- 法语文档要求
定制方案：
- 集中式转换系统：480V→380V，60Hz→50Hz
- 有源滤波：THD从18%降至2.8%
- 法语『操作界面』和技术文档
- 通过魁北克省额外安全认证
效益：
- 生产线速度：达到设计值100%（原方案仅82%）
- 产品合格率：从88%提升至97%
- 年节约电费：4.2万加元
- 避免罚款：谐波治理避免电网罚款3万加元/年
6.3 温哥华港口设备
项目：中国制造集装箱起重机，起升机构400kW
挑战：
- 频繁启停，冲击电流大
- 盐雾腐蚀环境
- 需远程监控
方案特点：
- 过载能力：200%持续30秒
- 防腐设计：外壳316L不锈钢
- 物联网模块：远程监控，手机APP控制
结果：
- 启动电流：限制在额定值150%以内
- 设备寿命：预计15年以上
- 维护成本：降低70%
- 客户满意度：从“设备常坏”到“零投诉”
七、选择专用转换变压器的决策框架
7.1 技术必要性检查清单
在加拿大使用中国设备前，必须确认：
- 电压匹配：设备额定电压是否380V？
- 频率匹配：设备是否50Hz设计？
- 认证要求：是否有CSA/UL认证？
- 环境条件：是否极端温度或腐蚀环境？
- 谐波敏感：设备是否对电能质量敏感？
两项及以上为“是”→必须使用专用转换变压器
7.2 供应商选择标准
合格供应商应提供：
- 完整认证：CSA、UL、NRCan能效认证
- 本地支持：加拿大技术服务团队
- 成功案例：同类项目应用经验
- 质保承诺：至少2年质保
- 文档齐全：英语/法语技术文档
结论：一次投资，全面保障
面对加拿大480V电网与中国380V设备的巨大鸿沟，专用转换变压器已从“技术选项”变为“生存必需品”。这不仅是简单的电压变换，更是：
安全屏障：隔离危险，保护人员与设备
合规通行证：获取CSA认证，合法进入市场
效率引擎：优化电能转换，降低运营成本
寿命保障：避免设备过压过频运行，延长使用寿命
简易方案的“节约”是表面的，专用变压器的“投资”是真实的。在严谨的加拿大工业体系中，遵循标准不是成本，而是智慧；专业解决方案不是开销，而是回报。
卓尔凡电源科技有限公司，凭借在北美市场十余年的深耕，为超过200家中资企业提供了加拿大电力适配解决方案。我们不仅是设备供应商，更是您进入加拿大市场的技术伙伴。
加拿大技术中心：多伦多、卡尔加里、温哥华
本文基于加拿大电气法规与市场实践编制，具体技术方案需根据现场评估确定。设备安装前必须由持证电工施工，并通过当地电气安全检查。
