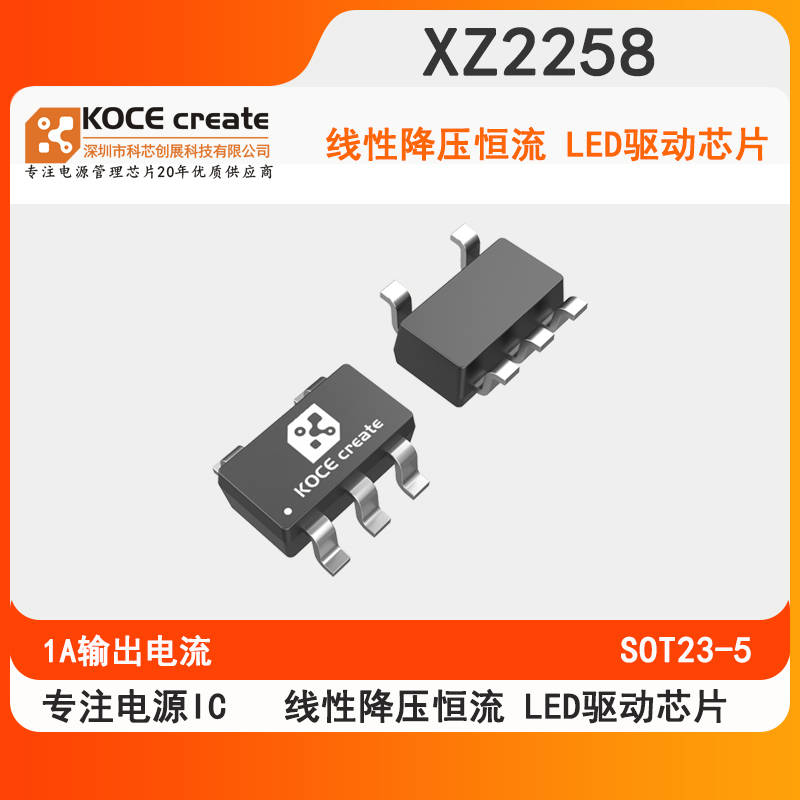

概述 XZ2258是一款1A恒流LED驱动器，旨在提供一种简单且高效的方法来驱动高功率LED。它具备 100mV参考电压反馈控制功能，以限度地减少功率损耗。通过外接电阻器可设定所需的电流 ，从而适用于驱动不同类型的LED。在无负载情况下，其供电电流为40uA，而在关闭状态下则降 至<1uA。2.5V至5.5V的输入电压范围使XZ2258非常适合于由单节锂离子电池供电的应用场景。 100%的占空比可实现低压降操作，从而延长便携式系统中的电池寿命。PWM/PFM模式运行方式 可为对噪声敏感的应用提供极低的输出纹波电压。开关频率被内置设定为1.5MHz，从而能够使用 小型表面贴装电感器和电容器。其他特性还包括用户可访问的用于开启和PWM 调光 LED 的 CTRL 引脚、热停机制、逐次循环电流限值以及过流保护功能。 XZ2258需要少的现成外部元件，并采用节省空间的SOT23-5封装。
特点 输入电压范围:2.5V至5.5V 1A连续输出电流 LED开路保护 内置过流保护 输入过压保护 轻载高效率的PFM模式 内部软启动 启用时的PWM亮度控制 100mV低反馈电压 无需肖特基二极管 过温保护 LED短路保护 -40℃至%2B85℃温度范围 40μA (typ)静态电流 工作频率:1.5MHz 封装:SOT23-5 应用领域 LED驱动器 LED手电筒 工业照明 数码静态与视频相机📷️
